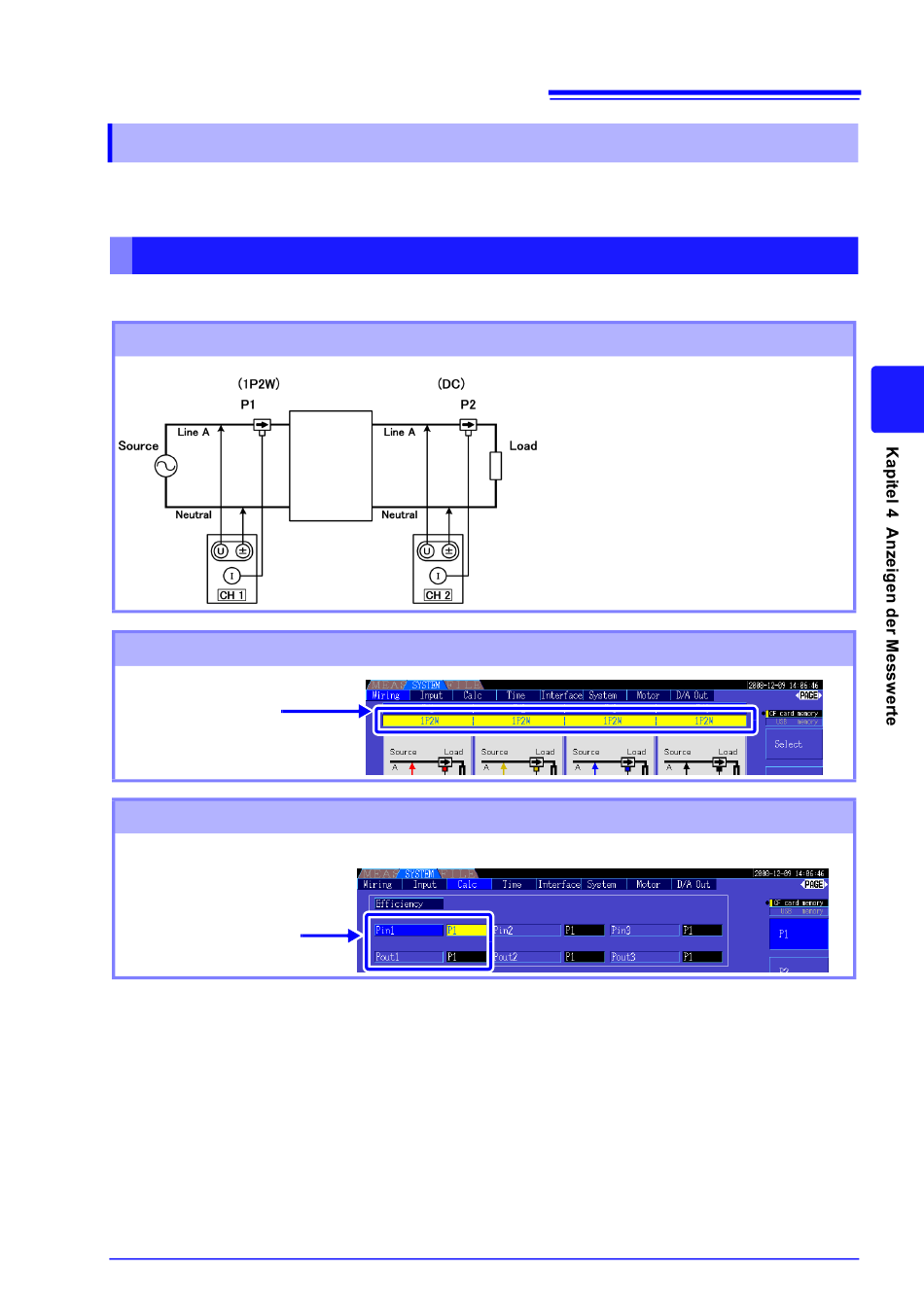

4.7.3 Messbeispiele
In diesem Abschnitt wir ein Beispiel für eine Effizienz- und Verlustmessung erläutert.
Führen Sie vor der Messung die vorbereitenden Schritte unter „Kapitel 3 Vorbereitungen vor
Messungen" (S. 25)) aus, und konfigurieren Sie die entsprechenden Verbindungen und Einstellungen.
Messen von Effizienz und Verlust eines Schaltleistungsgeräts
Beispiel: Die Ein- und Ausgangsseite des Schaltleistungsgeräts ist mit CH 1 bzw. CH 2 des Instruments
verbunden.
Verbindungsbeispiel
Eingangsseite
Verkabelungsmoduseinstellung
Verkabelungsmodus 1
[1P2W] × 4 Systeme
Einstellen der Berechnungsformel
Berechnungsformel
η
|
|
|
1 = 100 ×
P2
/
P1
|
|
|
|
Loss1 =
P1
-
P2
Stellen Sie Pin1 auf P1,
und Pout1 auf P2
4.7 Anzeigen von Effizienz- und Verlustmesswerten
Ausgangsseite
Schaltleis-
tungsgerät
|
Erforderliche Ausrüstung:
• L9438-50 Spannungskabel(2)
• 9272-10 Stromzange(1)................
Eingangsseite
• 9277 Breitband-Stromzange (1) ...
Ausgangsseite
