70

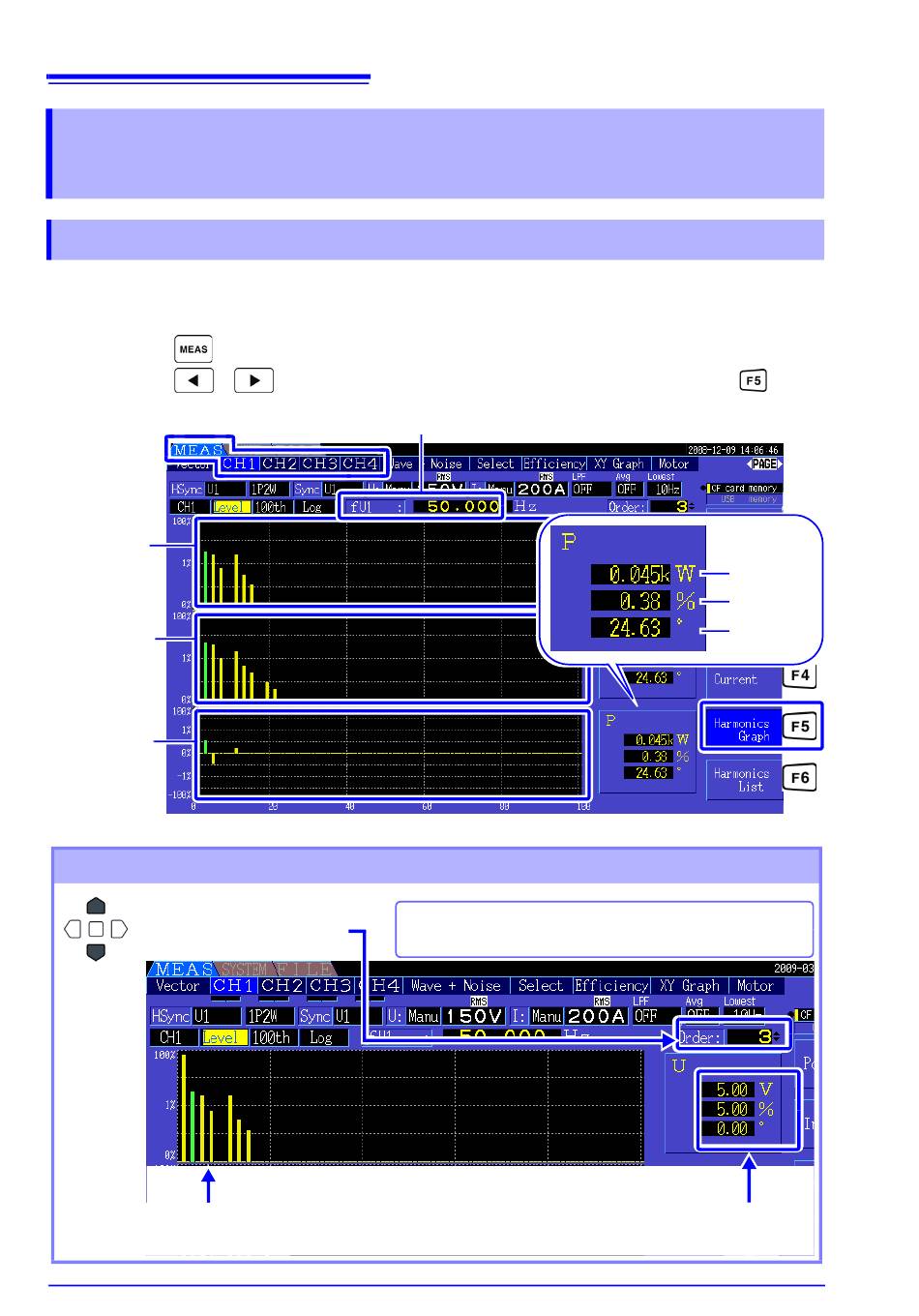

4.4 Anzeigen der Oberschwingungsmesswerte
4.4 Anzeigen der
Oberschwingungsmesswerte
4.4.1 Anzeigen der Oberschwingungsgrafik
Die Ergebnisse der Oberschwingungsanalyse von Spannung, Strom und Wirkleistung auf demselben
Kanal können als Balkendiagramm angezeigt werden. Darüber hinaus werden numerische Daten für die
mit dem Cursor ausgewählte Ordnung angezeigt.
Drücken Sie
, um den Messbildschirm anzuzeigen.
Drücken Sie
Harmonische
Spannung
Harmonischer
Strom
Harmonische
Wirkleistung
Ändern der angezeigten Ordnung
Ändern Sie die ausgewählte
Ordnung.
Die ausgewählte Ordnung wird durch den
grünen Balken gekennzeichnet.
, um die gewünschte [CH]-Seite auszuwählen, und drücken Sie
Harmonische Synchronisationsquellfrequenz
Diese Auswahl entspricht den Ordnungen auf dem
Oberschwingungslistenbildschirm.
Zeigt die Messwerte der mit dem
Cursor ausgewählten Ordnung an.
.
Amplitude
Inhalt (%)
Phasenwinkel
