26

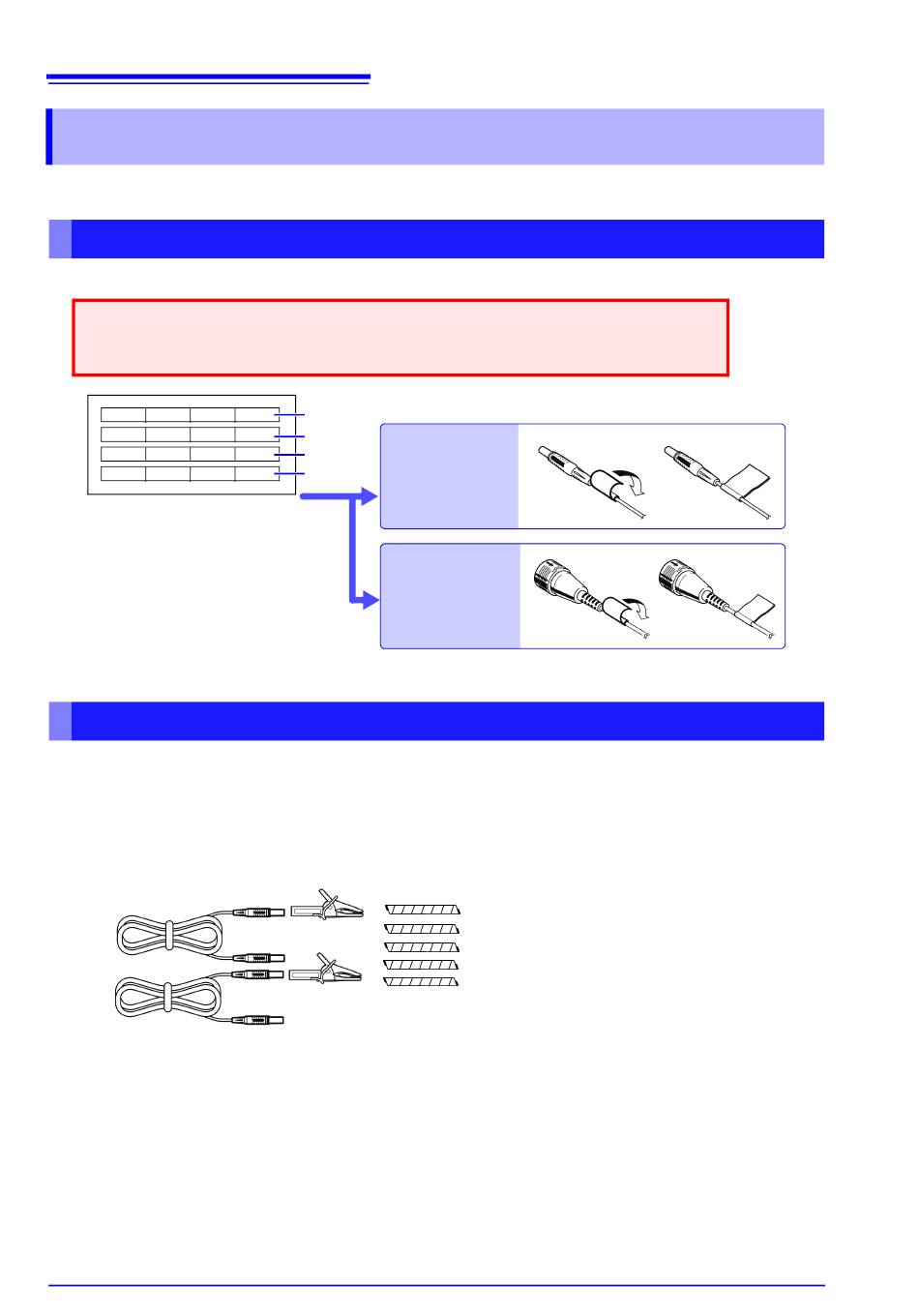

3.2 Erste Vorbereitungen am Instrument

3.2 Erste Vorbereitungen am Instrument
Führen Sie vor dem Start der ersten Messung folgende Schritte aus.

Anbringen der Aufkleber an Spannungskabeln und Stromzangen

Die Aufkleber dienen der genauen Kennzeichnung der Kabel und der zugehörigen Eingangsbuchse.

Vor dem Anbringen der Aufkleber

Befreien Sie die Oberfläche der Spannungsmessleitungen und Stromzangen von Staub
und stellen Sie sicher, dass sie trocken ist.
Messleitungsaufkleber
Bringen Sie je einen Aufkleber
derselben Farbe neben der
Eingangsbuchse und an der
zugehörigen
Spannungsmessleitung oder am
Stromzangenkabel an.
Bündeln der Spannungsmessleitungen mit Hilfe der Spiralschläuche
Mit den Spannungsmessleitungen des Modells L9438-50 werden fünf Spiralschläuche mitgeliefert.
Verwenden Sie die Spiralschläuche, um die roten und schwarzen Leitungen zusammen zu umwickeln.
Benötigte Teile zur Vorbereitung
L9438-50 Spannungskabel
Krokoklemmen (zwei, je eine rot und schwarz)
Bananensteckerleitungen (zwei, je eine rot und schwarz)
Spiralschläuche (fünf, zum Bündeln der Kabel)
Rot
Gelb
Aufkleber an
Blau
beiden Enden der
Grau
Spannungsmesslei
tungen anbringen
Aufkleber an beiden
Enden der
Stromzangenkabel
anbringen.
