110

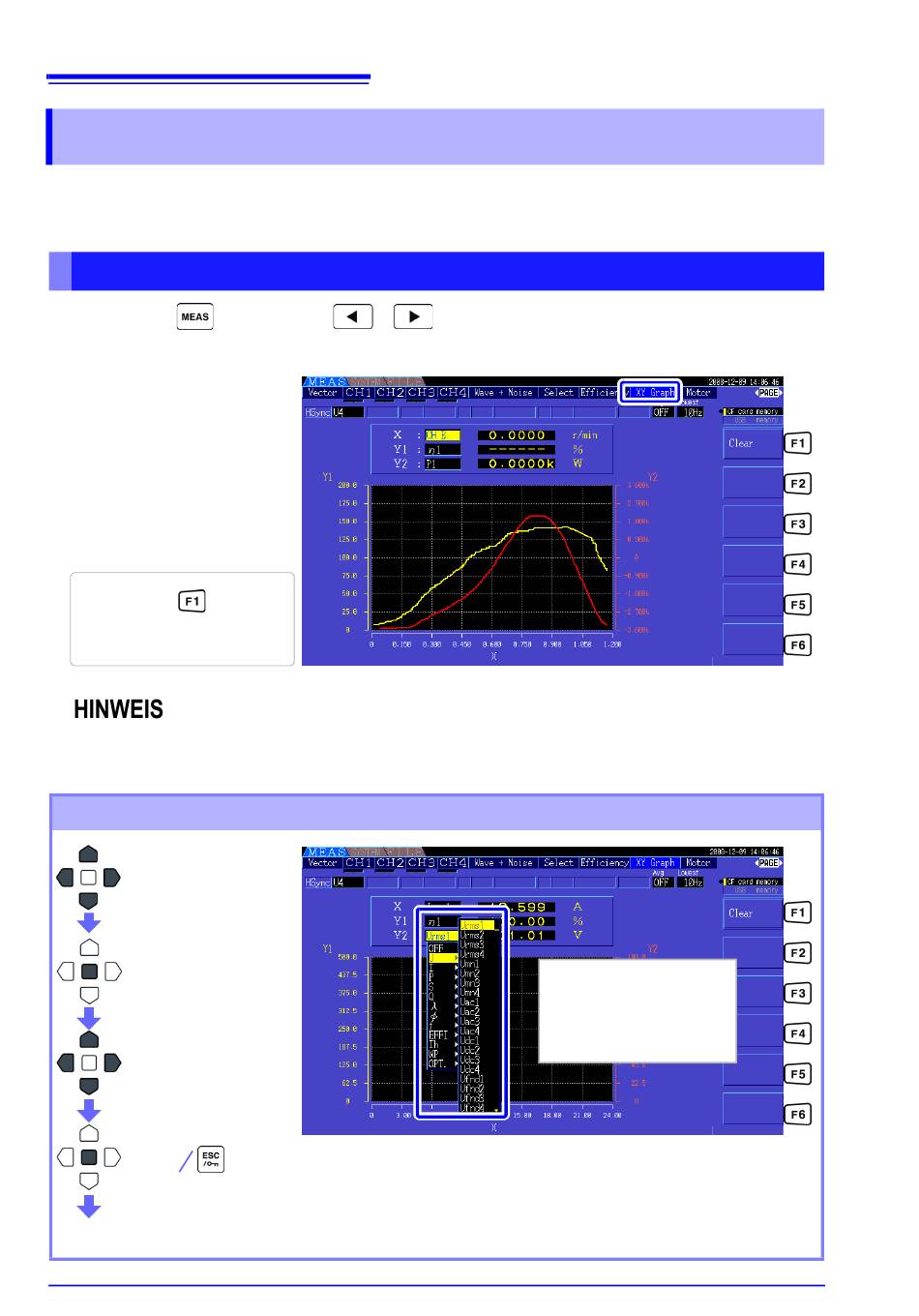

5.4 X-Y-Zeichenfunktion
5.4 X-Y-Zeichenfunktion
Wählen Sie aus den Basismesselementen Parameter für x und y (horizontal und vertikal) aus, um
einfache X-Y-Diagramme zu erstellen. Diagrammbildschirme können als screenshot gespeichert und
gedruckt werden.
X-Y-Diagrammanzeige
Drücken Sie
und die Tasten
Das Zeichnen des X-Y-Diagramms beginnt und wird mit der Aktualisierungsrate der Anzeige fortgesetzt.
Drücken Sie
, um die
Zeichnung zu löschen und
neu zu starten.
•
• Wenn die AUTO-Bereich-Elemente ausgewählt werden, werden die Daten gelöscht,
Einstellen der Anzeige
Bewegen Sie die
Cursor-Markierung auf
das zu ändernde
Element (Parameter).
Eingabe
(Anzeige des Einblendmenüs)
Einen Parameter zur
Anzeige auswählen.
Eingabe
Anzeigedaten werden gelöscht, und das Zeichnen beginnt.
Zeichnungsdaten werden nicht im Speicher abgelegt, sodass sie beim Wechseln
des Bildschirms verloren gehen.
wenn der interne Bereich in AUTO-Bereich geändert wird.
Abbrechen
, um die Seite
[XY Graph]
Anzeigeelement
(Parameter)
Es können ein X-Achsen-
Parameter und zwei
Y-Achsen-Parameter eingestellt
werden.
anzuzeigen.
