64
4.3 Beobachten des Integrationswerts
4.3.2 Einstellen des Integrationsmodus
Wählen Sie für jeden Kanal den Integrationsmodus aus.
Für jedes Verkabelungssystem stehen zwei Optionen zur Auswahl.
DC Mode
RMS Mode

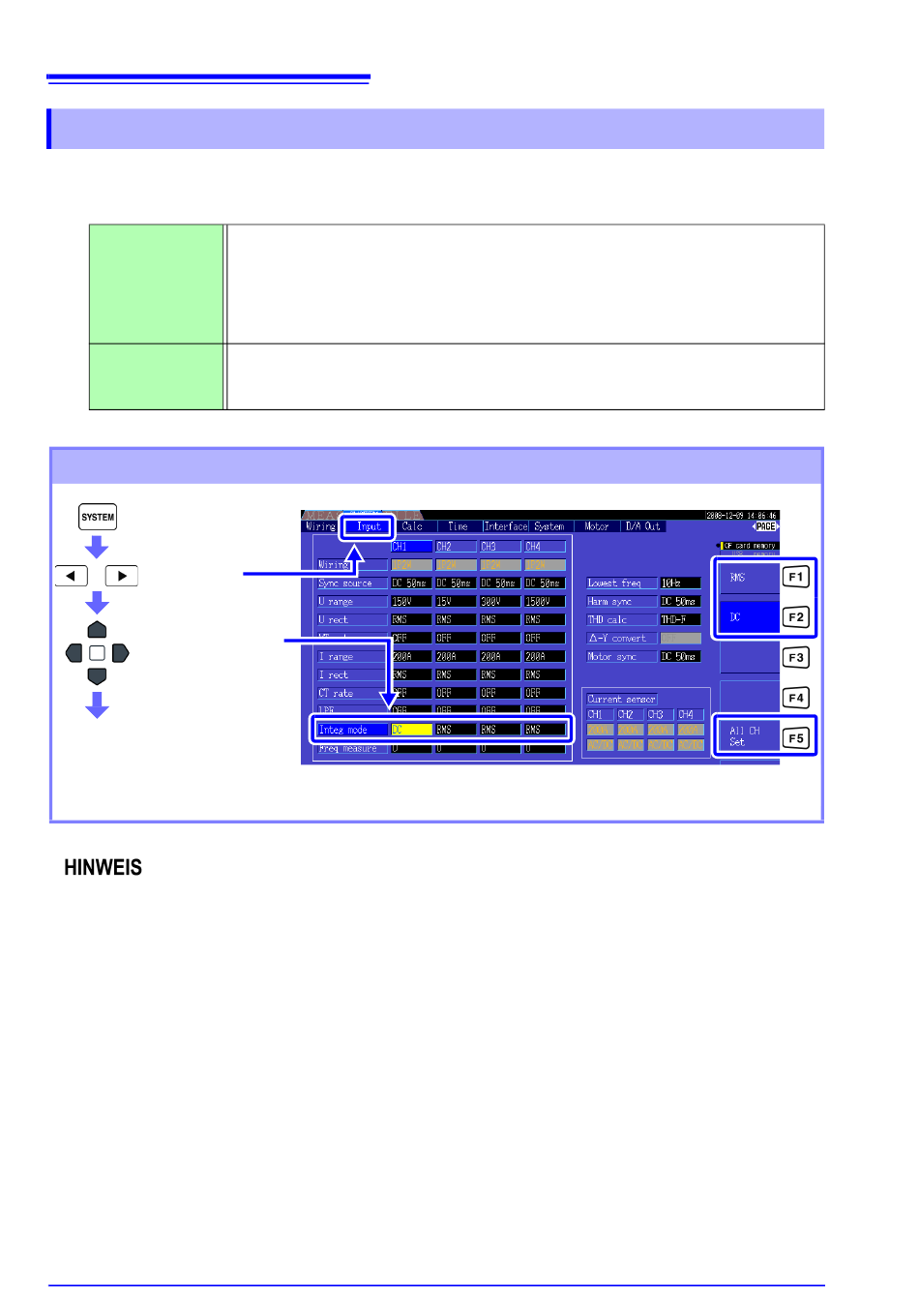

Vorgehensweise zum Einstellen
-Seite
[Input]
aufrufen
Zu ändernden Kanal
auswählen
Auswahl mit den F-Tasten
SieheÜber [All CH Set]. „2.2 Grundlegender Betrieb" (S. 18)
Die Anzeige von THD (Gesamte Oberschwingungsverzerrung) oder RF (Brummfaktor) des
Messwerts wird je nach Integrationsmoduseinstellung bestimmt.
Wenn der RMS-Integrationsmodus ausgewählt ist, wird THD angezeigt, und wenn der DC-
Modus ausgewählt ist, wird RF angezeigt.
Integriert für jede Polarität während eines jeden Abtastintervalls die Strom- und
Leistungsmomentanwerte (bei einer Abtastfrequenz von 500 kHz).
Nur auswählbar für 1P2W-Verkabelung mit AC/DC-Stromzangen (Modelle CT6862, CT6863,
9709, 9277, 9278 und 9279).
Die Integration wird gleichzeitig für drei Stromwerte (Ih+, Ih- und Ih) und drei
Wirkleistungswerte (WP+, WP+ und WP) ausgeführt.
Integriert während eines jeden Messintervalls die RMS-Strom- und Leistungsstromwerte (50
ms).
Alle Polaritäten werden nur für die Wirkleistung integriert.
