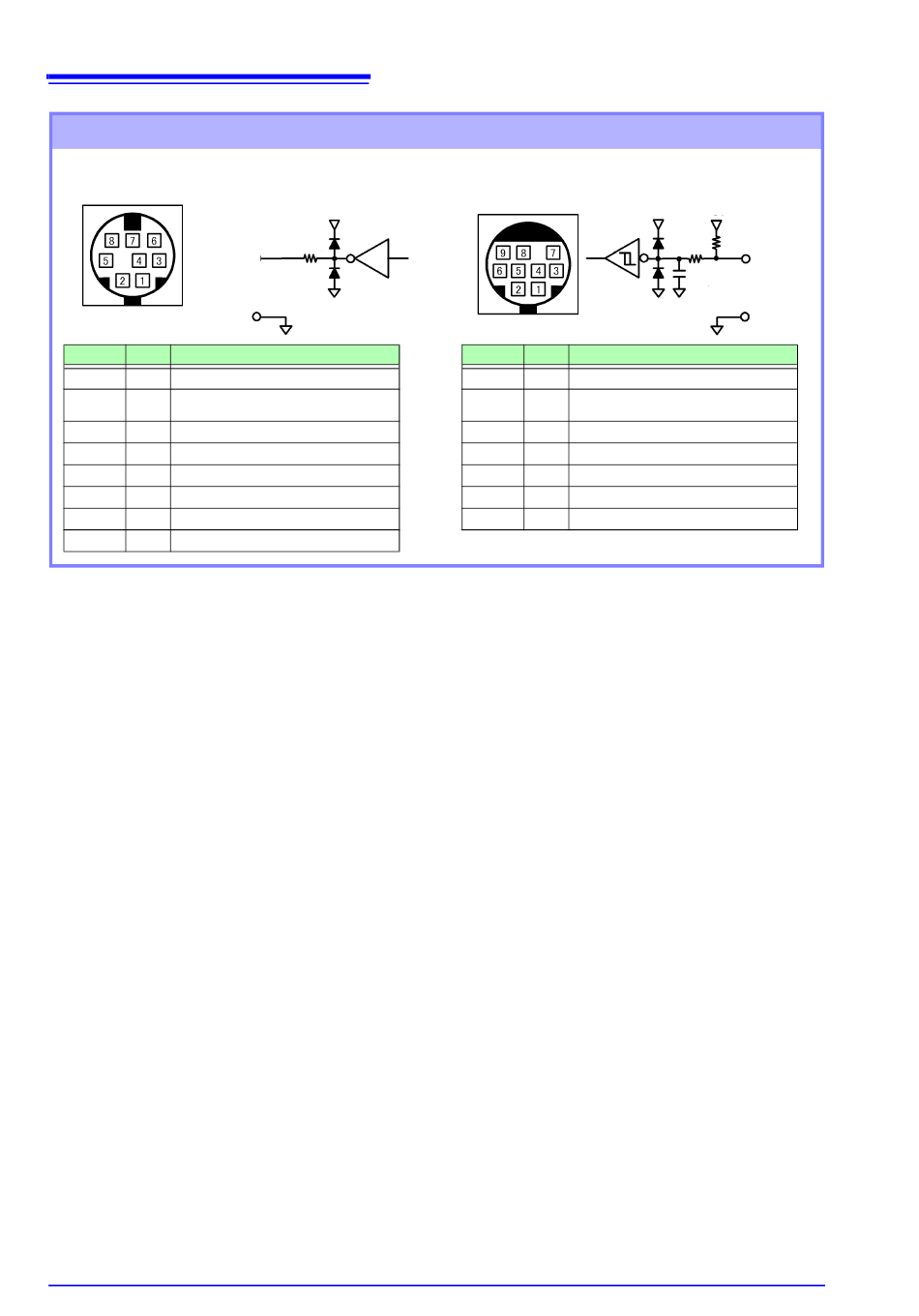

8.3 Verbinden mehrerer Instrumente des Modells 3390 (Synchronisierte Messung)
Ausgangsstifte des Synchronisationskabels
Synchronisationsausgang (OUT): 8-poliger Mini-
DIN-Stecker-konfiguration
Ausgangs
anschluss
GND
Stift-Nr.
I/O
1
O
Daten-Reset 0 für Daten-Reset
2
O
Start/Stopp-Integration
0: Start, 1: Stopp
3
O
1-s-Uhr
4
O
Ereignis 0 für gültiges Ereignis
5
I
Master/Slave-Einstellung
6
-
Nicht verwendet
7
I/O
GND
8
I/O
GND
+5 V
120 Ω
Funktion
Synchronisationseingang (IN): 9-poliger
Mini-DIN-Stecker-konfiguration
Stift-Nr.
I/O
1
I
Daten-Reset 0 für Daten-Reset
2
I
Start/Stopp-Integration
0: Start, 1: Stopp
3
I
1-s-Uhr
4
I
Ereignis 0 für gültiges Ereignis
5
O
Master/Slave-Einstellung
6
-
Nicht verwendet
7
I/O
GND
+5 V
+5 V
10 kΩ
10 kΩ
Eingang-
sanschluss
100 pF
GND
Funktion
