4.2 Anzeigen von Leistungsmessungen und Ändern der Messkonfiguration
4.2.4 Einstellungen zur Frequenzmessung
Durch die Konfiguration der U- oder I-Einstellungen für jeden Eingangskanal kann das Instrument
mehrere Frequenzen in verschiedenen Verkabelungssystemen gleichzeitig messen.
Anzeigesystem der Frequenzmessung
• 0,5000 Hz → 9,9999 Hz → 10,000 Hz → 99,999 Hz → 100,00Hz → 999,99 Hz → 1,0000 kHz →
5,0000 kHz
• 0,5000 Hz ← 9,8999 Hz ← 9,900 Hz ← 98,999 Hz ← 99,00 Hz ← 989,99 Hz ← 0,9900 kHz ←
5,0000 kHz
• Für andere Messeingangsfrequenzen (nicht zwischen 0,5 Hz und 5 kHz): „0,0000 Hz" wird für
Frequenzen unter 0,5 Hz angezeigt, und „------ Hz" für 5 kHz und höher.

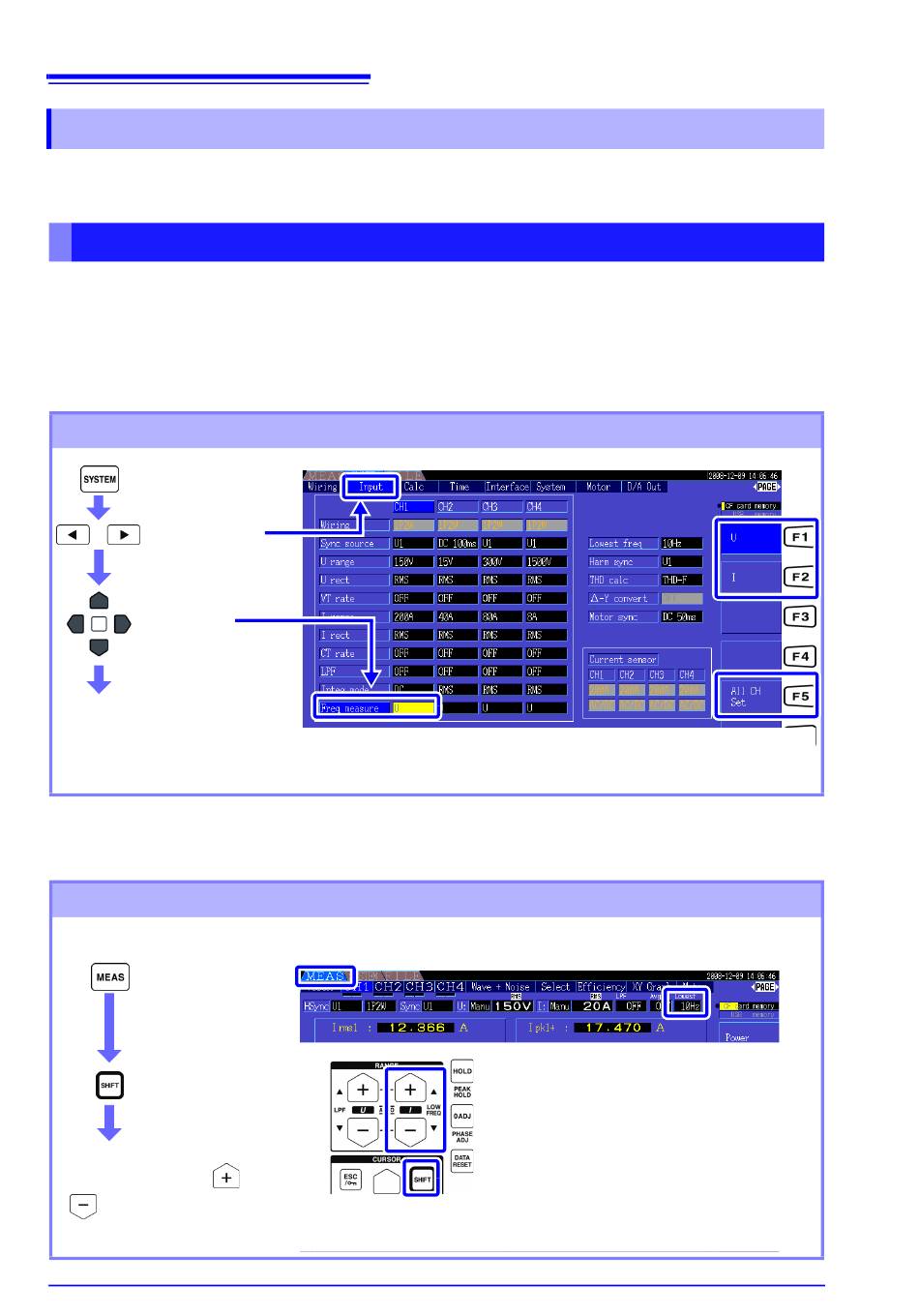

Vorgehensweise zum Einstellen der Frequenzmessquelle
[Input]-Seite
aufrufen
Wählen Sie
[Freq measure]
Auswahl mit den F-Tasten
SieheÜber [All CH Set]. „2.2
Grundlegender Betrieb" (S. 18)
Legen Sie die unterste (Grenz-) Messfrequenz für Frequenzmessungen fest.
Stellen Sie die Untergrenze der Messfrequenz je nach Eingangsfrequenz ein.
Die Einstellung wird auf dem Messbildschirm als [Lowest]-Wert angezeigt.
Einstellen der Untergrenze der Messfrequenz auf dem Messbildschirm
Diese Einstellung ist auf allen Seiten des Messbildschirms verfügbar.
Einstellung durch Drücken der
Tasten
LOW FREQ
und
