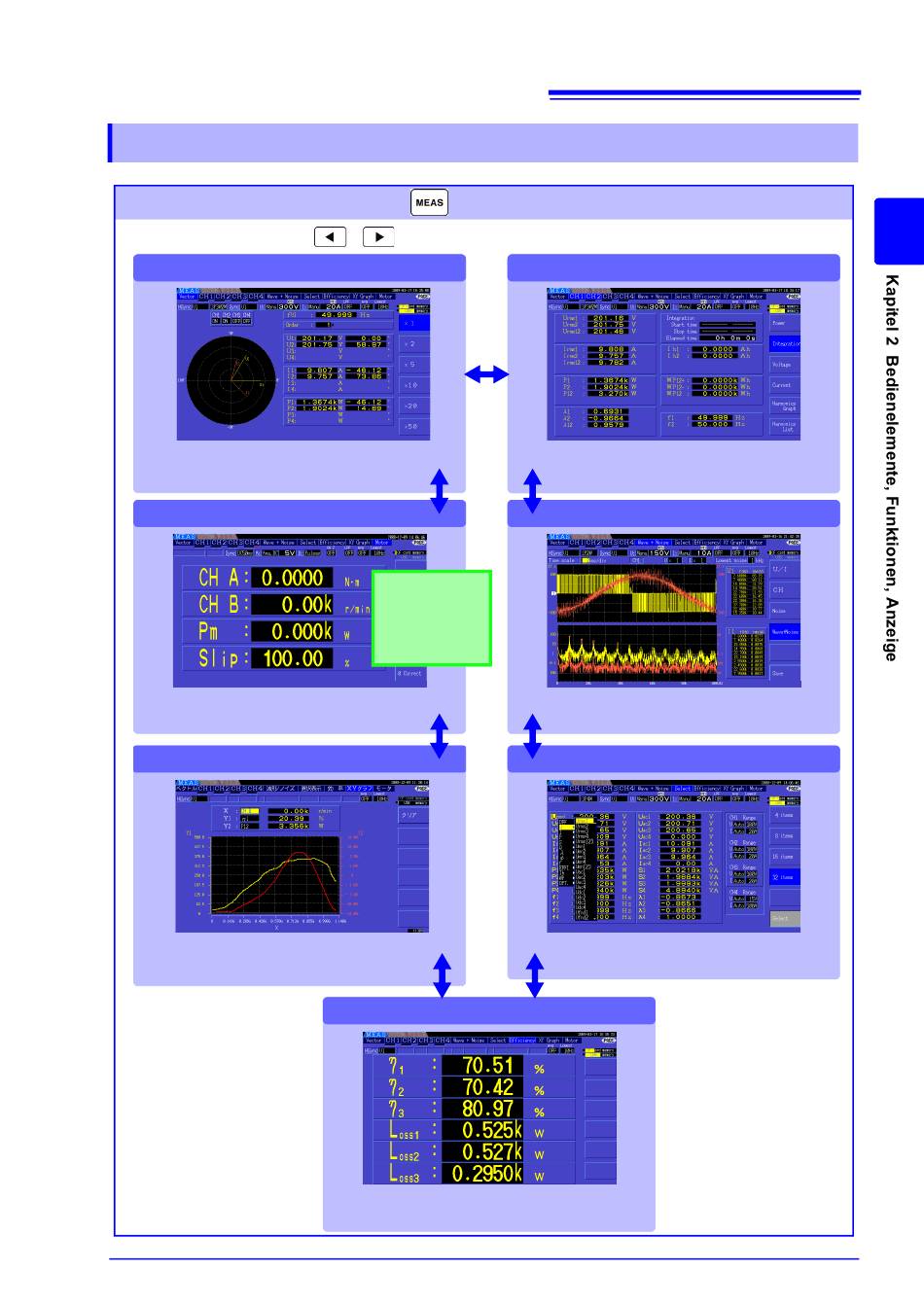

2.3.3 Bildschirmtypen

Messbildschirm
(Wird durch Drücken der
Durch Drücken der Tasten
[Vector]
Diese Seite zeigt die auf den Kanälen 1 bis 4 gemessenen
Werte für Spannung, Strom und Leistung als numerische
Werte und als Vektoren an.
[Motor]
Diese Seite zeigt die Messwerte der
Motoranalyseoption an.
[XY Graph]
Diese Seite zeigt ein X-Y-Diagramm, bei dem
Messparameter für die horizontale und
vertikale Achse ausgewählt wurden.
2.3 Anzeigeelemente und Bildschirmtypen
-Taste angezeigt)
ändern Sie die Bildschirmseite wie folgt.
Wird nur angezeigt,
wenn Modell 9791
Eingangsmodul oder
9793
Eingangsmodul + D/
A-Ausgangsmodul
installiert ist.
[Efficiency]
Diese Seite zeigt die durch Berechnungsformeln bestimmte
numerischen Werte von Effizienz und Verlust an.
Auf diesem Bildschirm werden Messwerte angezeigt.
[CH1] bis [CH4]
Diese Seite zeigt die gemessenen Werte für Leistung,
Spannung und Strom und die Integrationswerte an, und
bietet Zugriff auf die Oberschwingungsgrafiken und
Listen aller Kanäle.
[Wave + Noise]
Diese Seite zeigt Spannungs-, Strom- und
Störstromschwingungsformen an. Die
Schwingungsformen können gespeichert werden.
[Select]
Wählen Sie auf dieser Seite einen beliebigen
Parameter zur Anzeige aus.
