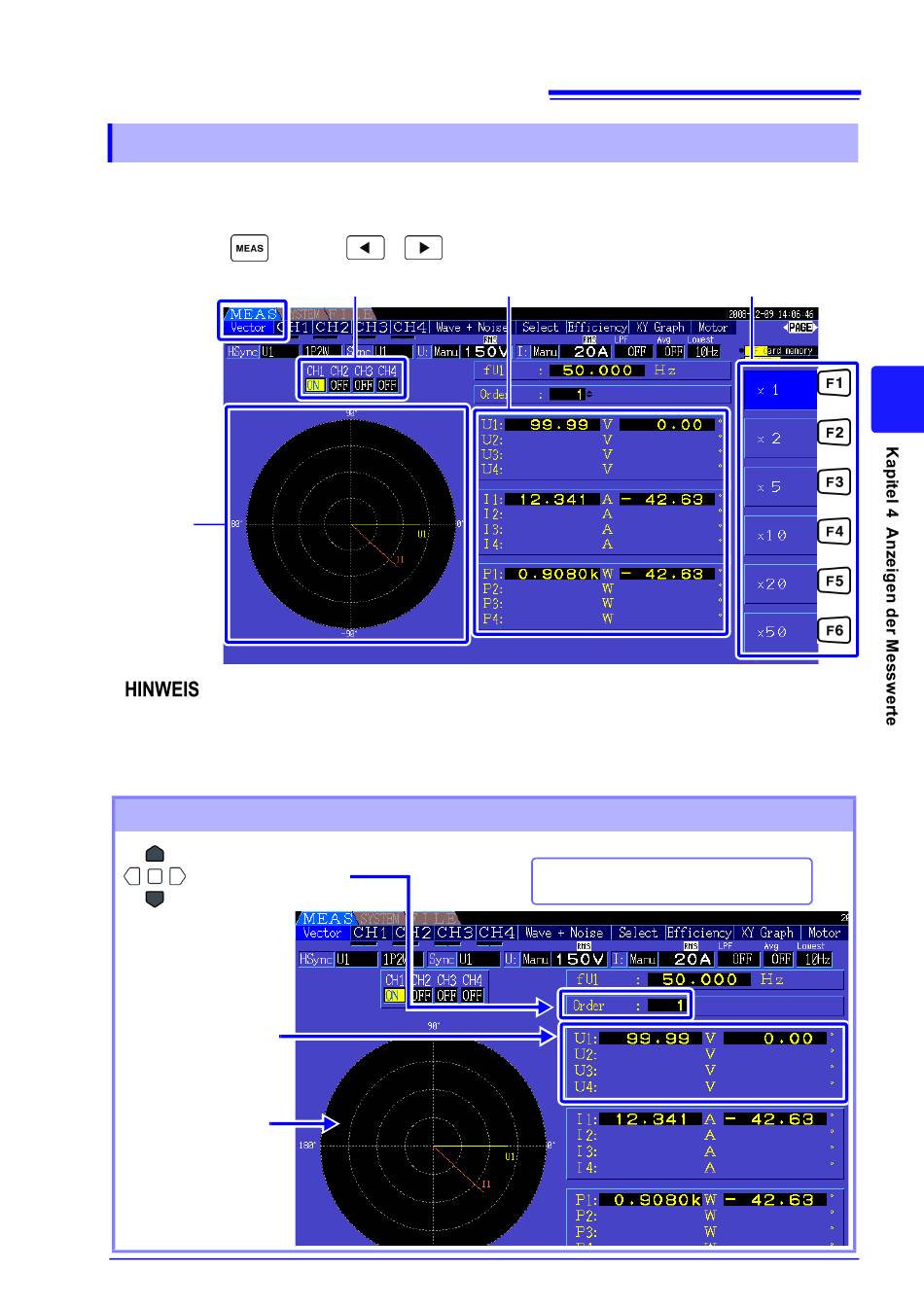

4.4.3 Anzeigen von Oberschwingungsvektoren
Spannung, Strom und Phasenwinkel aller Oberschwingungsordnungen werden in einem Vektorplan
angezeigt, der den Phasenunterschied zwischen Spannung und Strom zeigt. Darüber hinaus werden
numerische Werte für die ausgewählte Ordnung angezeigt.
Drücken Sie
und dann
Vektorplan
• Spannung und Strom aller Kanäle werden auf einem Bildschirm angezeigt.
• Spannungs-Strom-Phasenwinkel werden im Verhältnis zum (0
Grundschwingungform bestimmt, die als harmonische Synchronisationsquelle verwendet
wird.
• Der Phasenwinkel der harmonischen Wirkleistung entspricht dem Phasenunterschied
zwischen harmonischer Spannung und harmonischem Strom derselben Ordnung auf
Ändern der angezeigten Ordnung
Ändert die Ordnung.
Wechselt zu den
Messwerten der
Cursorordnung.
Zeigt die Vektoren
für die ausgewählte
Ordnung an.
4.4 Anzeigen der Oberschwingungsmesswerte
, um die [Vector]-Seite auszuwählen.
Messkanal
Messdaten
Ändern der Vektor- Anzeigevergrößerung
°
) Standard der
Diese Auswahl entspricht der auf dem
Oberschwingungsgrafikbildschirm.
