Verwenden der Motoranalyse (nur für Modelle mit Motoranalyse und D/A-Ausgang)

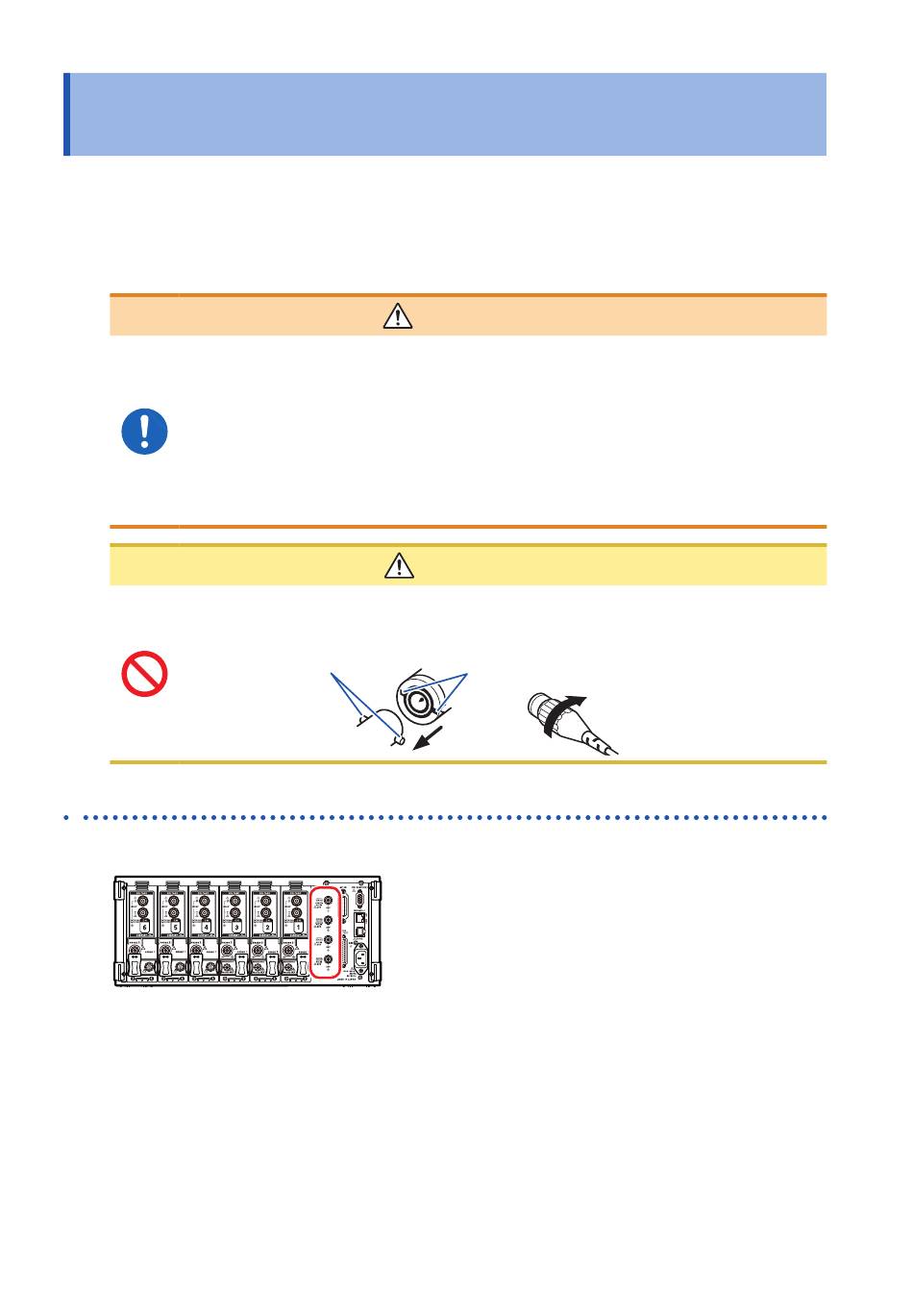

8.3 Verwenden der Motoranalyse (nur für Modelle
mit Motoranalyse und D/A-Ausgang)
Instrumentmodelle mit Motoranalyse und D/A-Ausgang können bei Verwendung mit einem externen
Drehmomentsensor oder Tachometer Motoranalyse ausführen. Mit der Motoranalysefunktion
können Drehmoment, RPM, Motorleistung und Schlupf gemessen werden, indem Signale
von einem Drehmomentsensor oder Tachometer, wie einem Drehgeber (Inkrementaltyp)
eingegeben werden. Darüber hinaus können die Eingänge als zwei Analogkanäle oder zwei
Impulseingangskanäle verwendet werden.
Um Stromschläge und Schäden am Instrument zu vermeiden, beachten Sie
unbedingt die folgenden Vorsichtsmaßnahmen beim Anschließen von Signalen
an die Eingangsanschlüsse CH A bis CH D:
• Vor dem Verbinden schalten Sie das Instrument und die anzuschließenden
Geräte immer aus.
• Stellen Sie sicher, dass die Signale aller Anschlüsse nicht den gültigen
Nennwert überschreiten.
• Lose Anschlüsse während des Betriebs stellen ein Risiko dar, da sie
beispielsweise andere stromführende Teile berühren könnten. Stellen Sie
sicher, dass die Verbindungen fest angeschlossen sind.
Um Schäden am Steckverbinder zu vermeiden, lösen Sie den Sperrmechanismus, halten
Sie den Kopf des Steckverbinders (nicht das Kabel) fest und ziehen Sie ihn heraus.
Eingangsanschlussfüh-
rungen des Instruments
Anschließen von Drehmomentmesser und Tachometer
Rückseite
Sie benötigen: L9217 Prüfleitung (erforderliche Anzahl), anzuschließendes Gerät
(Drehmomentsensor, Tachometer etc.)
1
Überprüfen Sie, dass das Instrument und das anzuschließende Gerät ausgeschaltet
sind.
2
Verbinden Sie den Ausgangsanschluss des Geräts über eine Prüfleitung mit dem
Instrument, wie im Beispiel auf der folgenden Seite dargestellt.
3
Schalten Sie das Instrument ein.
4
Schalten Sie das angeschlossene Gerät ein.
184
WARNUNG
VORSICHT
BNC-Steckverbinderrillen
Verriegeln
Instrumentmodelle mit Motoranalyse und D/A-Ausgang
verfügen über vier Eingangsanschlüsse (isolierte BNC-
Anschlüsse: CH A, CH B, CH C und CH D) an der
Rückseite.
Da alle Anschlüsse vom Instrument und die Anschlüsse
CH A bis CH D voneinander isoliert sind, können
vielfältige Sensoren und andere Geräte mit verschiedenen
Erdungsspannungen mit dem Instrument verbunden
werden.
HIOKI PW6001A965-04
