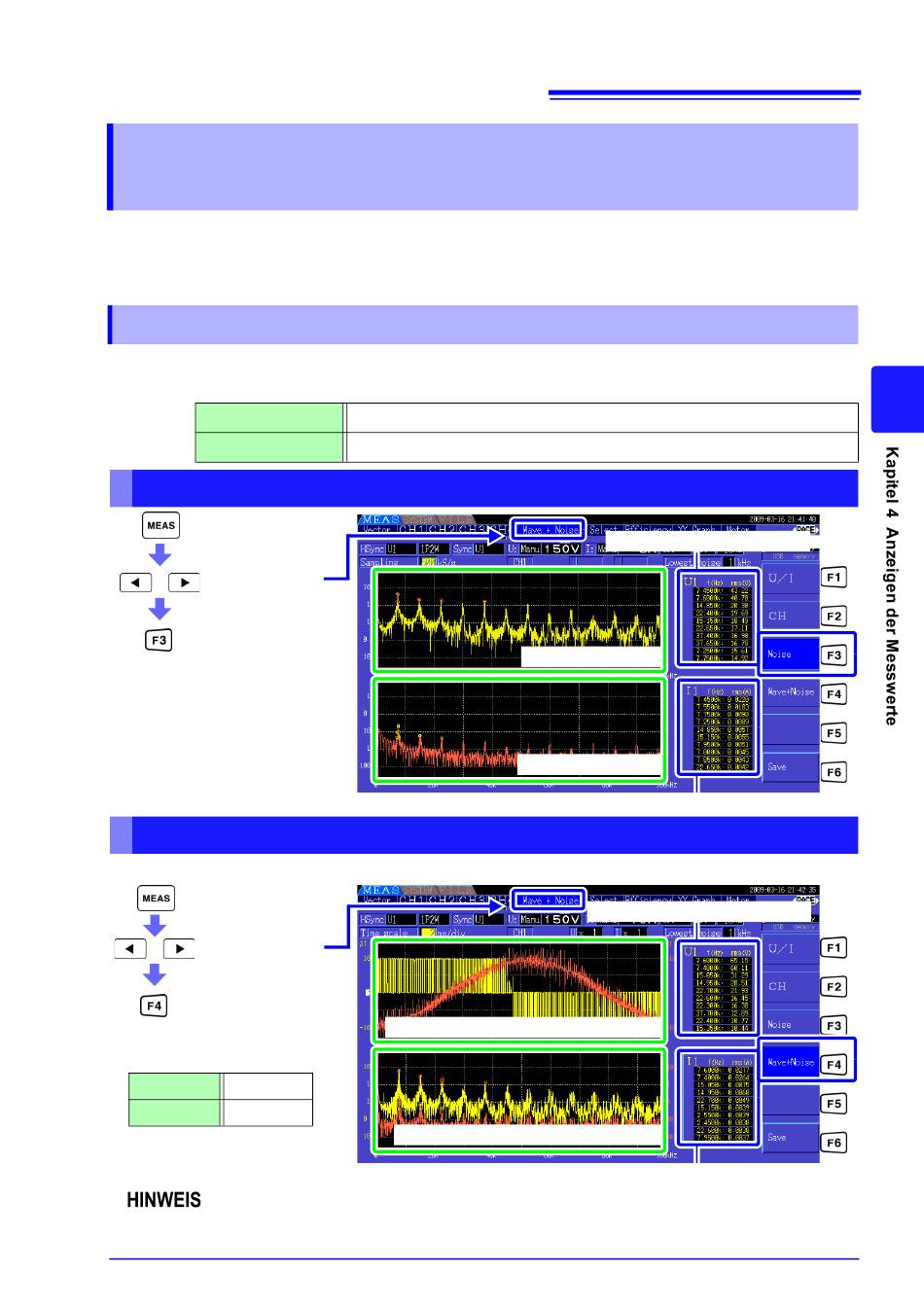

4.6 Anzeigen von Störsignalmesswerten
(FFT-Funktion)
Führen Sie eine FFT-Analyse von Spannung und Strom eines ausgewählten Kanals aus, um Störsignale von bis zu
100 kHz als Grafik und als numerische Werte anzuzeigen. Diese Funktion ist nützlich für die Beobachtung der
Trägerfrequenz eines Wechselrichters, des harmonischen Störsignals oder des Gleichstroms.
Die numerischen Störsignalwerte können auf einem Speichermedium gespeichert werden.
Siehe„7.6 Speichern von Schwingungsformdaten" (S. 130)
4.6.1 Anzeigen von Störspannung und -strom
Störspannung und -strom können in separaten Grafiken zusammen mit numerischen Werten angezeigt werden.
Numerische Störspannungs- und Störstromwerte auf zehn Frequenzen werden nach absteigender Amplitude
geordnet angezeigt.
Horizontale Achse
Vertikale Achse
Anzeigen des Störsignals
[Wave +
Noise]-
Seite aufrufen
[
]
Noise
auswählen
Anzeigen von Schwingungsformen und Störsignalen
Die zu analysierende Schwingungsform und deren Störsignalanalyseergebnisse können gleichzeitig angezeigt werden.
[Wave +
Noise]-
Seite aufrufen
[Wave + Noise]
auswählen
Farben der Schwingungsformen
Spannung
Gelb
Strom
Rot
Wenn sich das Instrument im Haltezustand (HOLD) befindet, kann die Schwingungsform und
Störsignalanzeige nicht durch Drücken der HOLD-Taste aktualisiert werden.
4.6 Anzeigen von Störsignalmesswerten (FFT-Funktion)
Lineare Frequenzskala
Logarithmische Störsignalamplitudenskala
Störspannungsgrafik
Störstromgrafik
Spannungs- und Stromschwingungsformen
Spannungs- und Stromstörsignalgrafiken
Numerischer Störspannungswert
Numerischer Störstromwert
Numerischer Störspannungswert
Numerischer Störstromwert
81
4
