Die auf dem Bildschirm angezeigte und
die in „Speichern von
Schwingungsformdaten" (S. 130)
gespeicherte Schwingungsform
verwendet immer mit 500 kS/s
abgetastete komprimierte Doppelspitzen-
Schwingungsformdaten.
Daher wird auch bei einer niedrig
eingestellten
Abtastgeschwindigkeit eine präzise
Wellenform mit Informationen über die
Spitzenwerte der Wellenform vor der
Kompression erzielt.

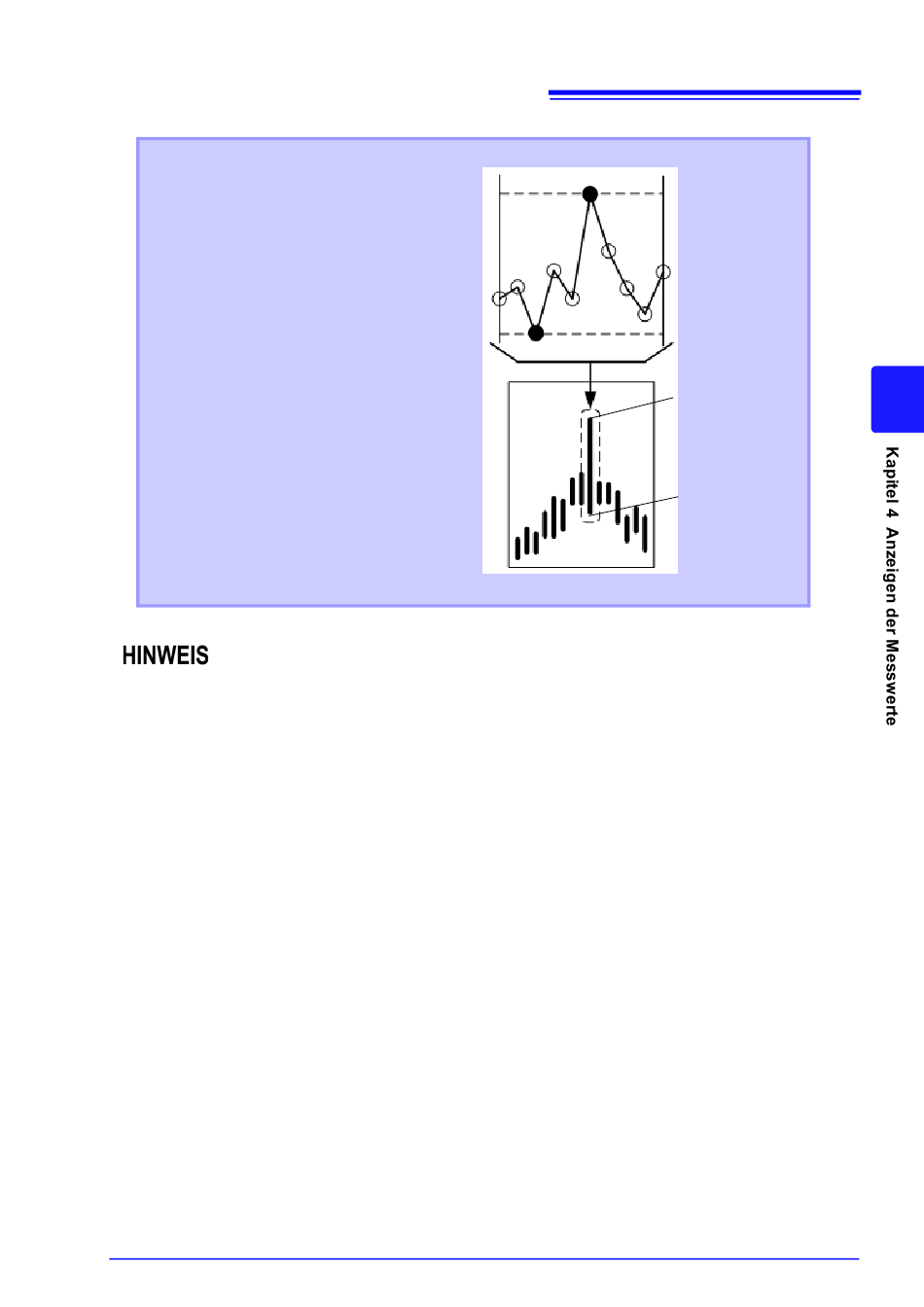

Die Daten einer gespeicherten
Schwingungsform werden für die
Störsignalanalyse mit derselben Anzahl
an Punkten verknüpft, und für jeden
Punkt werden sowohl Höchst- als auch
Tiefstwert im Bild links gespeichert.
• Um die Dauer der Erneuerung der Schwingungsformanzeige zu verkürzen, reduzieren Sie
die Anzahl an Punkten zur Störsignalanalyse. Am schnellsten wird die Anzeige bei 1000
Punkten erneuert.
• Durch das Ändern der Einstellungen für die Schwingungsformanzeige und
Störsignalanalyse werden der Strom oder das Abtasten von Oberschwingungen nicht
beeinflusst.
4.5 Einsehen von Schwingungsformen
Abtastwert für 500 kS/s
Schwin-
gungsform
für 50 kS/s
Schwingungsformdaten für 50 kS/s
79
Höchstwert
Tiefstwert
Höchstwert
Tiefstwert
