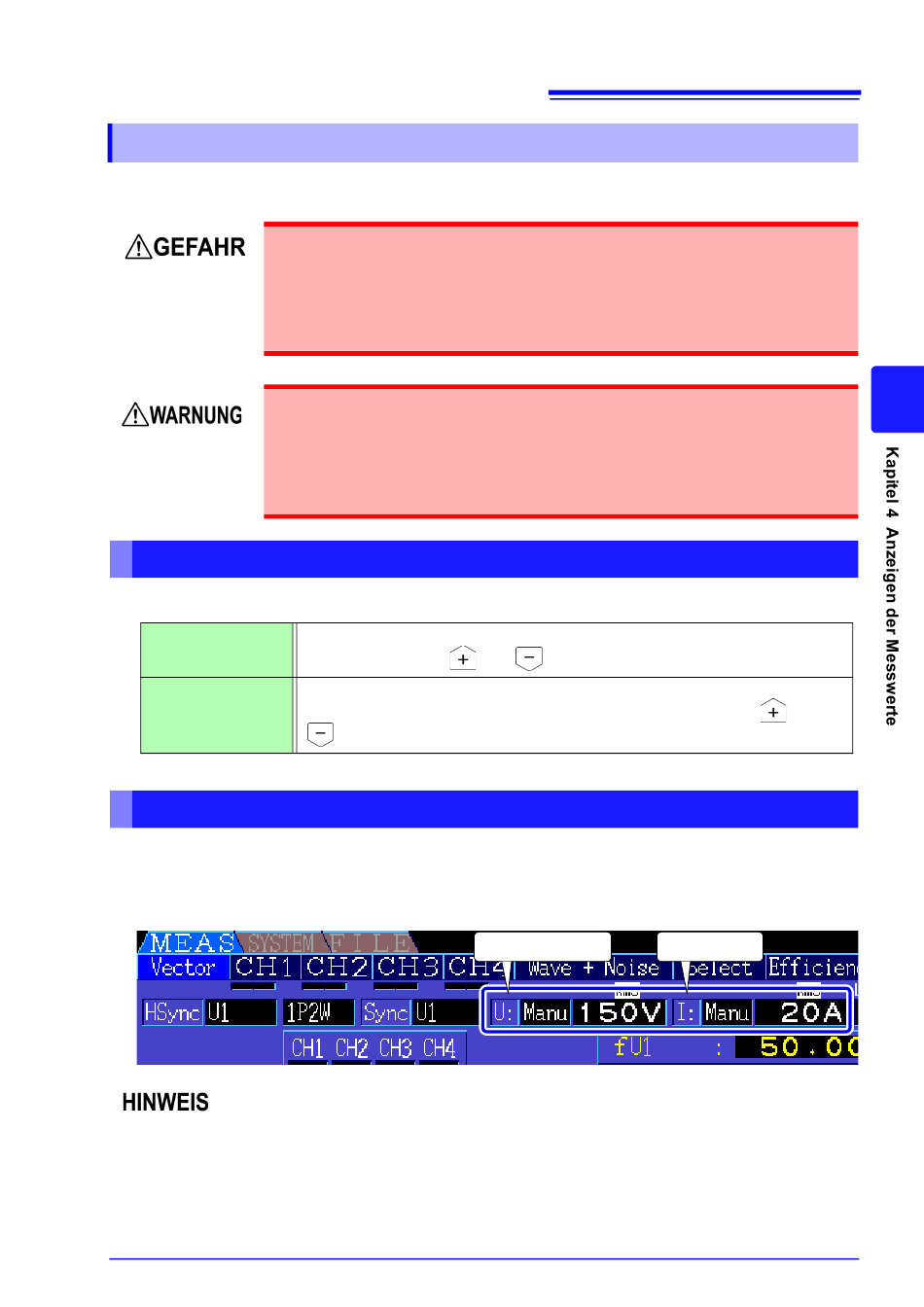

4.2 Anzeigen von Leistungsmessungen und Ändern der Messkonfiguration
4.2.2 Auswählen von Bereichen
Die Messbereiche werden wie nachfolgend beschrieben ausgewählt.
• Wenn der maximale Spannungs- oder Stromwert überschritten wird, beenden
Sie sofort die Messung, schalten Sie die Stromversorgung der Messleitungen
ab und trennen Sie diese vom Messobjekt.
• Wenn die Messung bei Überschreitung der Höchstwerte fortgesetzt wird, kann
es zu Schäden am Instrument und zu Verletzungen oder tödlichen Unfällen
führen.
• Die maximale Eingangsspannung ist +/-2000V DC, 1500 Vrms AC. Um Schäden
am Instrument und Verletzungen zu vermeiden, verwenden Sie keine höheren
Spannungen.
• Überschreiten Sie niemals den maximalen Eingangsstrom zur Stromzange, da
dies zu Schäden am Instrument oder zu Unfällen mit Verletzungen oder
Todesfolge führen kann.
Arten der Bereichseinstellung
Messbereiche können auf zwei Weisen ausgewählt werden:
Manuelle
Bereichseinstellung
Auto-Bereich
Bereichsanzeige
Der ausgewählte Bereich wird wie unten dargestellt auf dem Messbildschirm angezeigt (außer auf den
Seiten [Efficiency],
[XY Graph]
gekennzeichnet, und automatisch ausgewählte Bereiche durch [Auto].
Wenn die CT6865 Stromzange angeschlossen ist, wird diese als 500-A-Stromzange
behandelt. Stellen Sie daher das CT-Verhältnis auf 2. Auch in diesem Fall zeigt die
Bildschirmbereichsanzeige den Bereich für den 500A-Sensor an.
Siehe
[10.4 Angaben zu Messelementen] „(5) Mit 1000-A-Sensor (Modell CT6865), nur wenn der
Einstellwert von CT rate 2 ist" (S. 185)
Sie wählen den Bereich manuell aus.
(Drücken Sie
RANGE
Jeder Spannungs- und Strombereich wird gemäß den Messeingängen automatisch für
jedes Verkabelungssystem eingestellt. (Drücken Sie gleichzeitig
.)
und [Motor]). Manuell ausgewählte Bereiche werden durch
oder
, um den gewünschten Bereich auszuwählen.)
Spannungsbereich
49
RANGE
und
[Manu]
Strombereich
4
