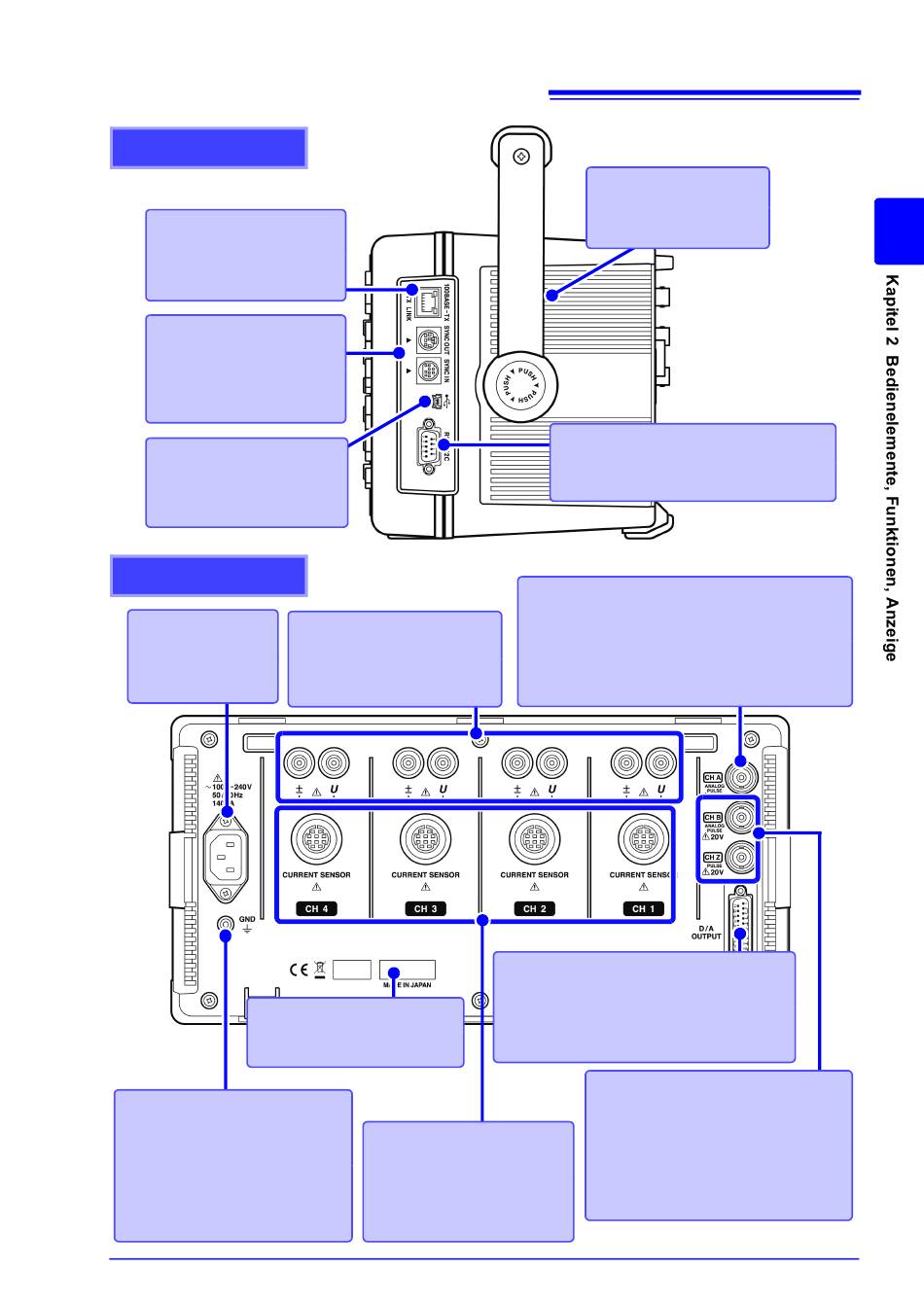

Rechte Geräteseite
Ethernetanschluss
Für LAN-Verbindungen mit
einem Ethernetkabel.
Siehe(S. 162)
Synchronisationsschnit
tstelle
Für Synchronisationskabel bei
Bedarf.
Siehe(S. 145)
USB-Anschluss
Für das mitgelieferte USB-
Kabel bei Bedarf.
Siehe(S. 166)
Rückseite
Stromeingang
Anschließen des
mitgelieferten
Netzkabels.
Siehe(S. 29)
Seriennummer
Hier ist die Seriennummer
des Instruments angegeben.
Funktionserdungsanschluss
Verbinden Sie diesen Anschluss mit
einer sauberen gemeinsamen
Erdung, um elektrische Störsignale
bei Messungen in Umgebungen mit
elektrischem Störsignal zu
unterdrücken.
Siehe(S. 29)
2.1 Tasten, Bedienelemente und ihre Funktionen
Spannungseingangsanschlüsse
Anschließen der von Hioki
angegebenen
Spannungsmessleitungen.
Siehe(S. 30)
Stromeingangsanschlüsse
Anschließen einer von Hioki
angegebenen Stromzange.
Siehe(S. 30)
Belüftung
Frei und sauber halten.
Siehe(S. 5)
RS-232C-Schnittstelle
Für den Anschluss des RS-232C-Kabels bei
Bedarf.
Siehe(S. 139), (S. 143)
CH A Drehmomentsignal-BNC-
Eingangsanschluss
Anschließen des Hioki L9217 BNC-Anschlusskabels (nur
bei Verwendung von 9791 Eingangsmodul oder 9793
Eingangsmodul + D/A-Ausgangsmodul).
Siehe(S. 156)
Ausgangsanschluss
Anschließen des D-Sub-Steckverbinder (nur
bei Verwendung von 9792 D/A-Ausgangsmodul
oder 9793 Eingangsmodul + D/A-
Ausgangsmodul).
Siehe(S. 149)
CH B und CH Z
Rotationssignaleingang, BNC-
Anschlüsse
Anschließen des Hioki L9217 BNC-
Anschlusskabels (nur bei Verwendung
von 9791 Eingangsmodul oder 9793
Eingangsmodul + D/A-Ausgangsmodul).
Siehe(S. 156)
17
2
