3.10 Anschließen der zu messenden Leitungen und Nulleinstellung
Anbringen der Spannungsmessleitungen an den Messleitungen
Beispiel:
Sekundärseite des Trennschalters
Anbringen der Stromzangen an den Messleitungen
(Beispiel: 9272-10)

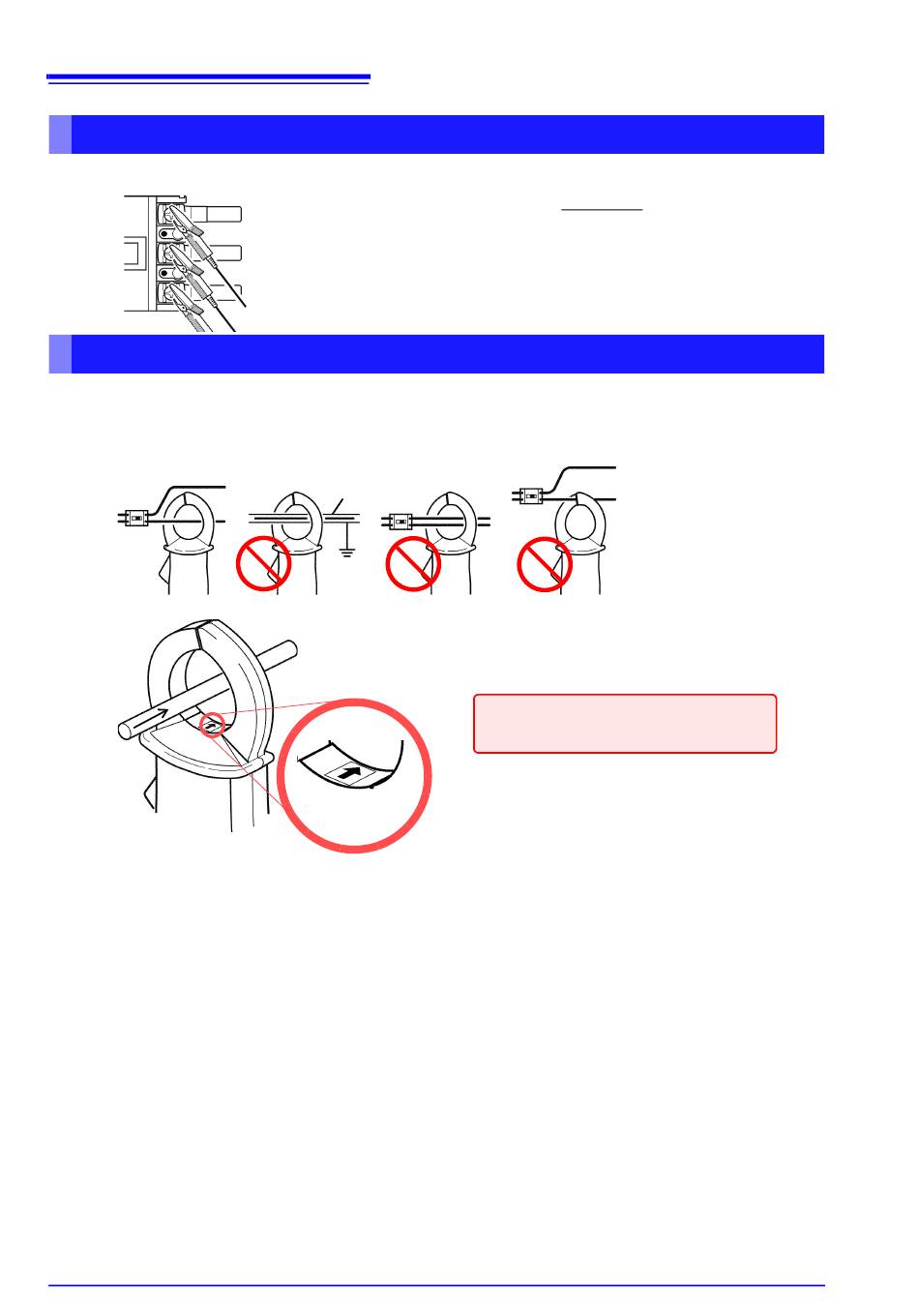

Stellen Sie sicher, dass Sie jede Zange nur um einen Leiter befestigen.
Die Messung kann nicht korrekt ausgeführt werden, wenn die Zange um mehrere Leiter befestigt
wird.
OK
Quellen
seite
Klemmen Sie die Leitungen sicher an Metallteilen wie den
Schraubenanschlüssen oder Sammelschienen der Lastseite fest.
L9438-50 Spannungskabel
Abschirmung
Lastseite
Leitung
Stromfluss
Richtungspfeil
Stellen Sie sicher, dass der Richtungspfeil
des Stromflusses zur Last zeigt.
