90

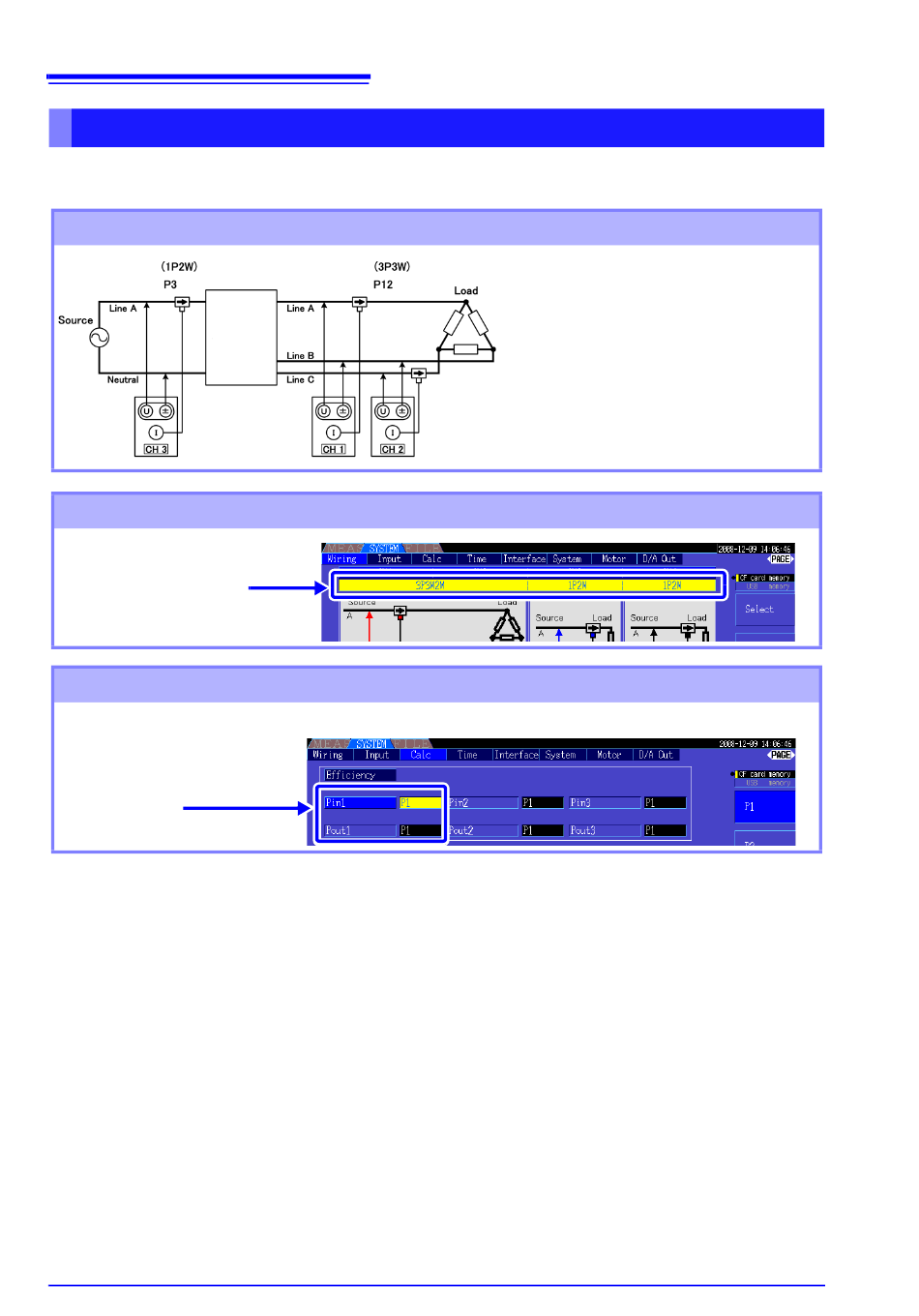

4.7 Anzeigen von Effizienz- und Verlustmesswerten
Messen von Effizienz und Verlust eines Wechselrichters
Beispiel: Der Wechselrichtereingang ist mit CH 3 verbunden, und die Ausgänge sind mit CH 1 und CH 2
des Instruments verbunden.
Verbindungsbeispiel
Eingangsseite
Wechsel-
richter
Verkabelungsmoduseinstellung
Verkabelungsmodus 3
[3P3W2M] + [1P2W] × 2
Systeme
Einstellen der Berechnungsformel
Berechnungsformel
η
|
|
1 = 100 ×
P12
|
|
|
Loss1 =
P3
-
P12
Pin1 auf P3
und Pout1 auf P12 stellen
Ausgangsseite
|
|
/
P3
|
Erforderliche Ausrüstung:
• L9438-50 Spannungskabel(2)
• 9272-10 Stromzange(1) .......... Eingangsseite
• 9278 Stromzange (2) .............. Ausgangsseite
