20
2.3 Anzeigeelemente und Bildschirmtypen

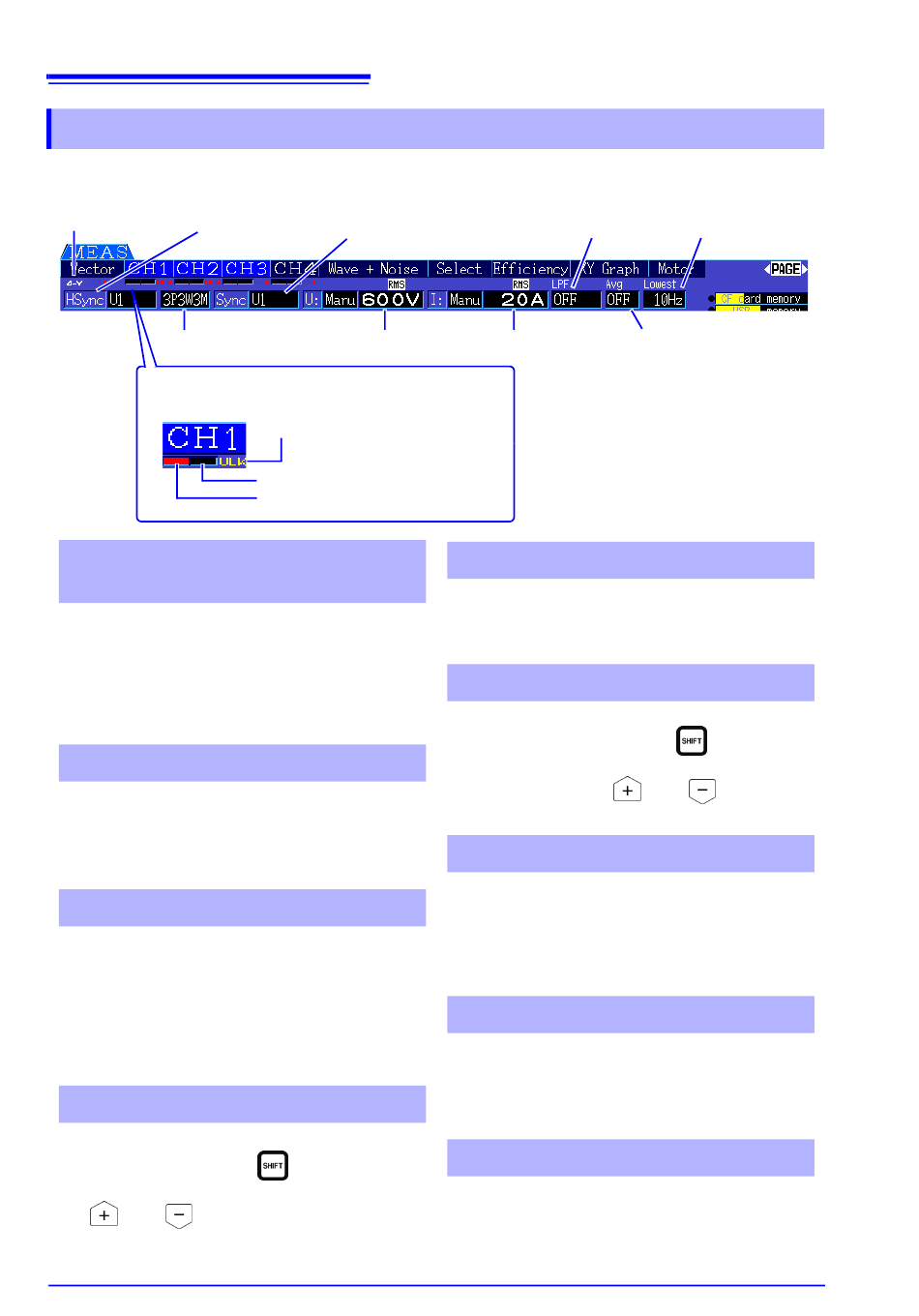

2.3.2 Messbildschirm
Diese Anzeigeelemente werden nur auf dem Messbildschirm angezeigt.
9
8
Δ-Y-
Konvertierung
2
Verkabelungsmodus
1
Anzeigeelemente der Scheitelwertüberschreitung
1
Anzeigeelemente der
Scheitelwertüberschreitung
Diese Symbole werden in Rot am unteren Rand
aller Registerkarten der Kanalseiten angezeigt
(CH1 bis CH4). Sie zeigen (von links angefangen)
an, wenn die Spannungs- und
Stromscheitelwertbereiche überschritten werden
(S. 46)und wenn die Synchronisation freigegeben
ist (S. 55).
2
Verkabelungsmodus
Zeigt den ausgewählten Verkabelungsmodus an (S.
33). Der Verkabelungsmodus
(Phasensystemauswahl) muss passend zu den
tatsächlichen Messverbindungen eingestellt
werden.
3
Spannungs-/Strombereich
• Zeigt die Spannungs- und
Strombereichseinstellungen an.
• Die Einstellungen werden mit den RANGE-Tasten
(S. 50)vorgenommen.
• Wenn der Bereich manuell eingestellt wurde, wird
[MANU]
angezeigt.
• Wenn Auto-Bereich aktiviert ist, wird
angezeigt (S. 49).
4
Tiefpassfilter
Zeigt die Tiefpassfiltereinstellung an (S. 60).
Zum Ändern halten Sie die
und drücken Sie gleichzeitig eine LPF-Taste (eine
der
oder
RANGE-Tasten ganz links).
7
Harmonische
Synchronisationsquelle
Synchronisationsquelle
3
Spannungsbereich
Synchronisation freigegeben
Stromscheitelwertüberschreitung
Spannungsscheitelwertüberschreitung
[AUTO]
-Taste gedrückt
4
Tiefpassfilter
3
Strombereich
5
Durchschnitt
Zeigt den Einstellungsstatus der
Durchschnittsfunktion an (S. 105).
Die Einstellung wird auf dem Einstellungsbildschirm
vorgenommen.
6
Messuntergrenze
Zeigt die Einstellung der unteren Messgrenze an (S.
56). Zum Ändern halten Sie die
gedrückt und drücken Sie gleichzeitig eine LOW
FREQ-Taste (eine der
Tasten ganz rechts).
7
Synchronisationsquelle
Zeigt das Synchronisationsquellsignal an, das den
Zeitraum (zwischen Nulldurchgang) bestimmt, der
als Basis aller Berechnungen verwendet wird.(S. 53)
Die Einstellung wird auf der
Eingangseinstellungsseite des
Einstellungsbildschirms vorgenommen.
8
Harmonische Synchronisationsquelle
Zeigt die für Oberschwingungsmessungen
verwendete Synchronisationssignalquelle an.(S. 75)
Die Einstellung wird auf der
Eingangseinstellungsseite des
Einstellungsbildschirms vorgenommen.
9
Δ
-Y-Konvertierung
Zeigt an, ob D-Y-Konvertierung aktiviert oder
deaktiviert ist (ON/OFF).(S. 111) Die Einstellung
wird auf der Eingangseinstellungsseite des
Einstellungsbildschirms vorgenommen.
6
Messuntergrenze
5
Durchschnitt
-Taste
oder
RANGE-
