Sicherheitshinweise
Andere Symbole
Symbole in dieser Bedienungsanleitung
Kennzeichnet ein Verbot.
(S. )
Kennzeichnet einen Verweis auf Referenzinformationen.
Kennzeichnet Kurzinformationen zum Betrieb und Abhilfemaßnahmen zur Fehlerbehebung.
*
Kennzeichnet, dass weiter unten erläuternde Informationen zu finden sind.
Menüs, Befehle, Dialogfelder, Schaltflächen und weitere Bezeichnungen auf dem Bildschirm
[
]
und den Tasten sind durch eckige Klammern gekennzeichnet.
CURSOR
Fett gedruckter Text kennzeichnet Bedientasten.
(Fettdruck)
Windows
Wenn nicht anders angegeben, steht „Windows" für Windows 95, 98, Me, Windows NT4.0,
Windows 2000, Windows XP oder Windows Vista.
Dialogfeld
Dialogfeld bezeichnet ein Dialogfeld unter Windows.
Terminologie zur Bedienung der Maus
Anklicken:
Rechtsklicken:
Doppelklicken:
Ziehen:
Aktivieren:
Messgenauigkeit
Die Messtoleranzen werden in f.s. (Volle Skalenlänge), rdg. (Anzeigewert, reading) und dgt. (Auflösung,
digit) angegeben, denen die folgenden Bedeutungen zugrunde liegen:
f.s. (maximaler Anzeigewert
oder Skalenlänge):
rdg. (Anzeigewert oder
angezeigter Wert):
dgt. (Auflösung):

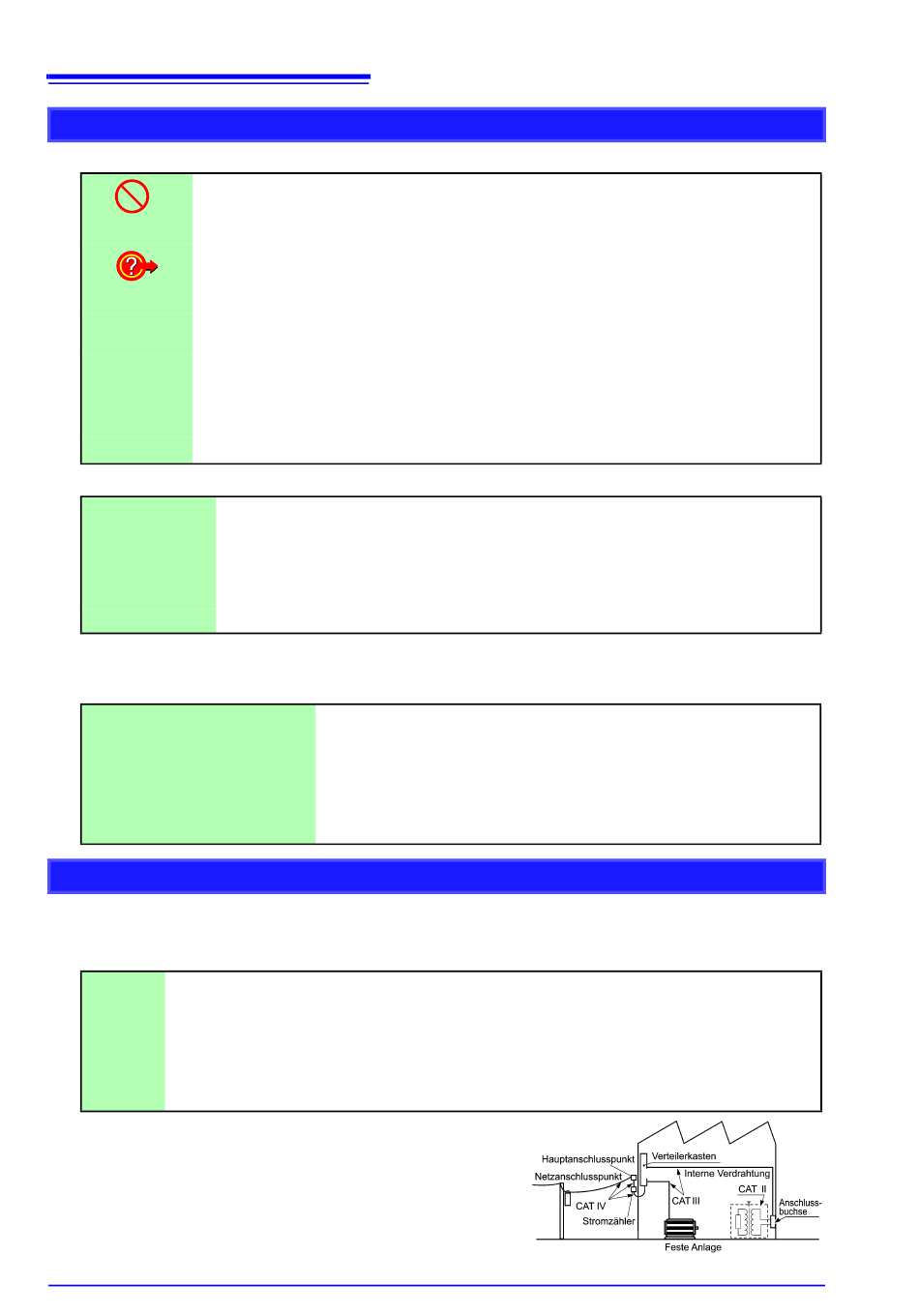

Messkategorien
Dieses Instrument entspricht den Sicherheitsanforderungen der Kategorie CAT II (1000 V)/ III (600 V).
Um den sicheren Betrieb von Messinstrumenten zu gewährleisten, werden in IEC 61010
Sicherheitsnormen für unterschiedliche elektrische Umgebungen, die in die als Messkategorien
bezeichneten Kategorien CAT II bis CAT IV aufgeteilt wurden, aufgestellt.
Primärstromkreis von Geräten, die über ein Netzkabel mit einer Wechselstromsteckdose verbunden
CAT II:
sind (Handwerkzeuge, Haushaltsgeräte usw.) CAT II deckt direkte Messungen an den
Anschlussbuchsen des Primärstromkreises ab.
CAT II deckt direkte Messungen an den Anschlussbuchsen des Primärstromkreises ab.
Primärstromkreise von schweren Maschinen (festen Anlagen), die direkt mit dem Verteilerkasten
CAT III:
verbunden sind, und Zuleitungen vom Verteilerkasten zu Steckdosen.
Der Stromkreise zwischen Netzanschlusspunkt und Hauptanschlusspunkt, zum Stromzähler und
CAT IV:
dem primären Überstromschutz (Verteilerkasten).
Ein Messinstrument in einer Umgebung zu verwenden, die einer
höheren Kategorie zugeordnet ist als diejenige, für die das Instrument
ausgelegt ist, könnte schwere Unfälle verursachen und ist sorgfältig zu
vermeiden.
Das Verwenden eines Messinstruments ohne CAT-Einstufung bei
Messungen von CAT II bis CAT IV könnte zu einem schweren Unfall
führen und ist sorgfältig zu vermeiden.
Die linke Maustaste drücken und schnell loslassen.
Die rechte Maustaste drücken und schnell loslassen.
Die linke Maustaste zweimal schnell nacheinander drücken.
Die linke Maustaste gedrückt halten und dabei die Maus bewegen. Die linke Maustaste
loslassen, um das jeweilige Element an der gewünschten Position abzulegen.
Auf ein Fenster auf dem Bildschirm klicken, um dieses zu aktivieren.
Der maximal anzeigbare Wert bzw. Skalenlänge. Dies ist normalerweise der
Name des aktuell ausgewählten Bereichs.
Der aktuell gemessene und auf dem Messinstrument angezeigte Wert.
Die kleinste anzeigbare Einheit auf einem Messinstrument, also der
Eingangswert, bei dem auf der digitalen Anzeige eine „1" als kleinste
aussagefähige Einheit angezeigt wird.
