4.1 Vorgehensweise zum Anzeigen der Messwerte
Über gültige und anzeigbare Bereiche
Der gültige Messbereich (der Bereich mit garantierter Genauigkeit) liegt zwischen 1% und 110% des
Vollbereichs (nur die gültige Spannung ist im 1500-V-Bereich auf 1000 V begrenzt).
Der Anzeigebereich dieses Instruments liegt zwischen der Nullunterdrückungsstufe und 120% des
Messbereichs.

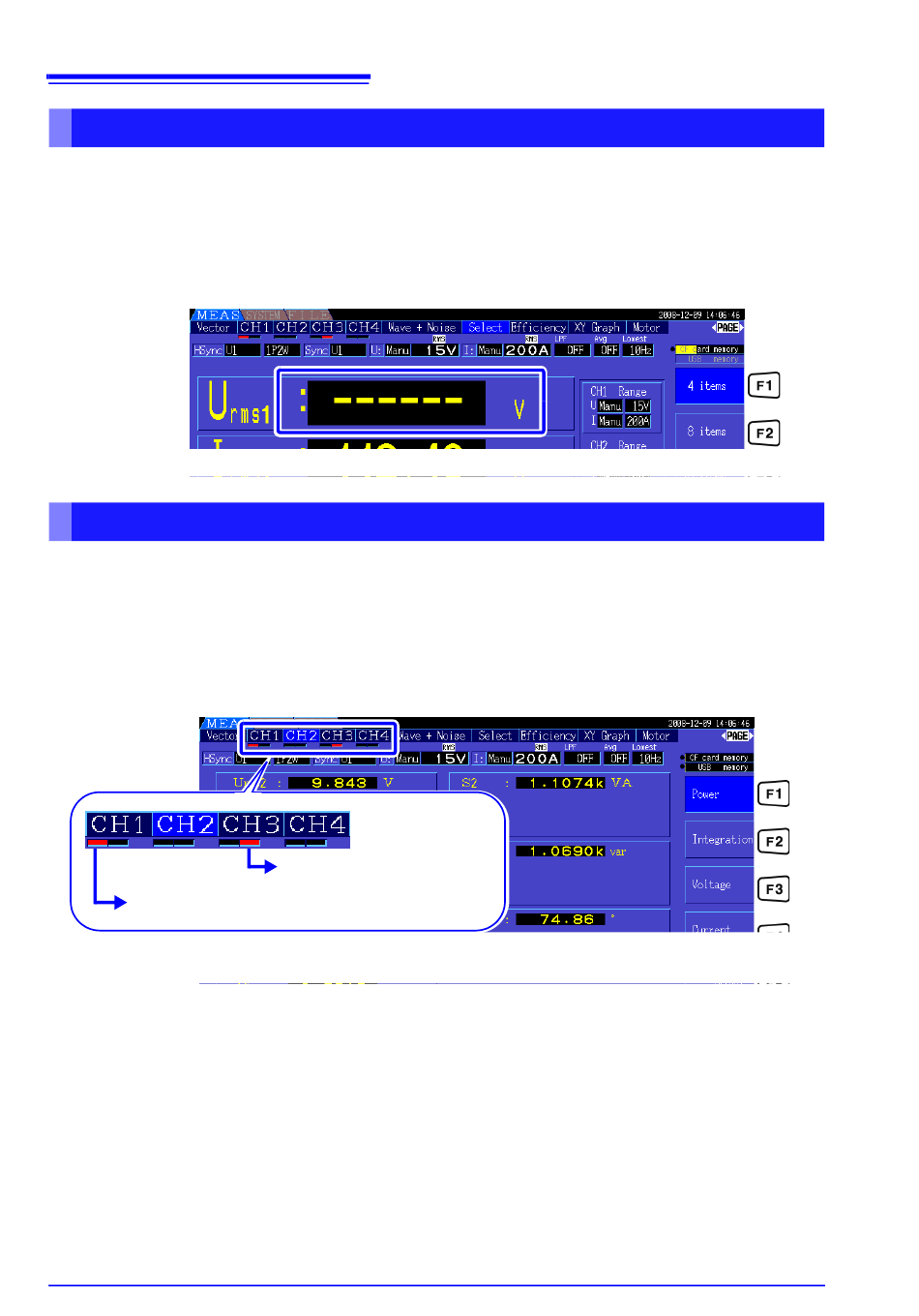

Die folgende Anzeige weist auf eine bereichsüberschreitende Messung hin.
Siehe
Nullunterdrückungsstufe: OFF, 0,1% f.s., 0,5% f.s. (Starteinstellung) (S. 115)
Über die Hinweisanzeige der Spitzenwertüberschreitung
Die Hinweisanzeige der Spitzenwertüberschreitung leuchtet auf, wenn eine Eingangsspannung oder ein
Scheitelwert einer Stromschwingungsform dreimal denn Vollbereich überschreitet (nicht wenn die
Spannung im 1500-V-Bereich ±2000 V überschreitet, siehe Abbildung unten). Die Hinweisanzeigen
werden auf allen Bildschirmen angezeigt, sodass auch eine Spitzenwertüberschreitung auf derzeit nicht
ausgewählten Kanälen erkannt werden kann.
Beispiel: Die folgende Anzeige weist darauf hin, dass die Spannung auf CH 1 und der Strom auf CH 3 die
Spitzenwerte überschreiten.
Überschreitung des
Spannungsspitzenwerts
Überschreitung des
Stromspitzenwerts
(rotes Leuchten)
