16

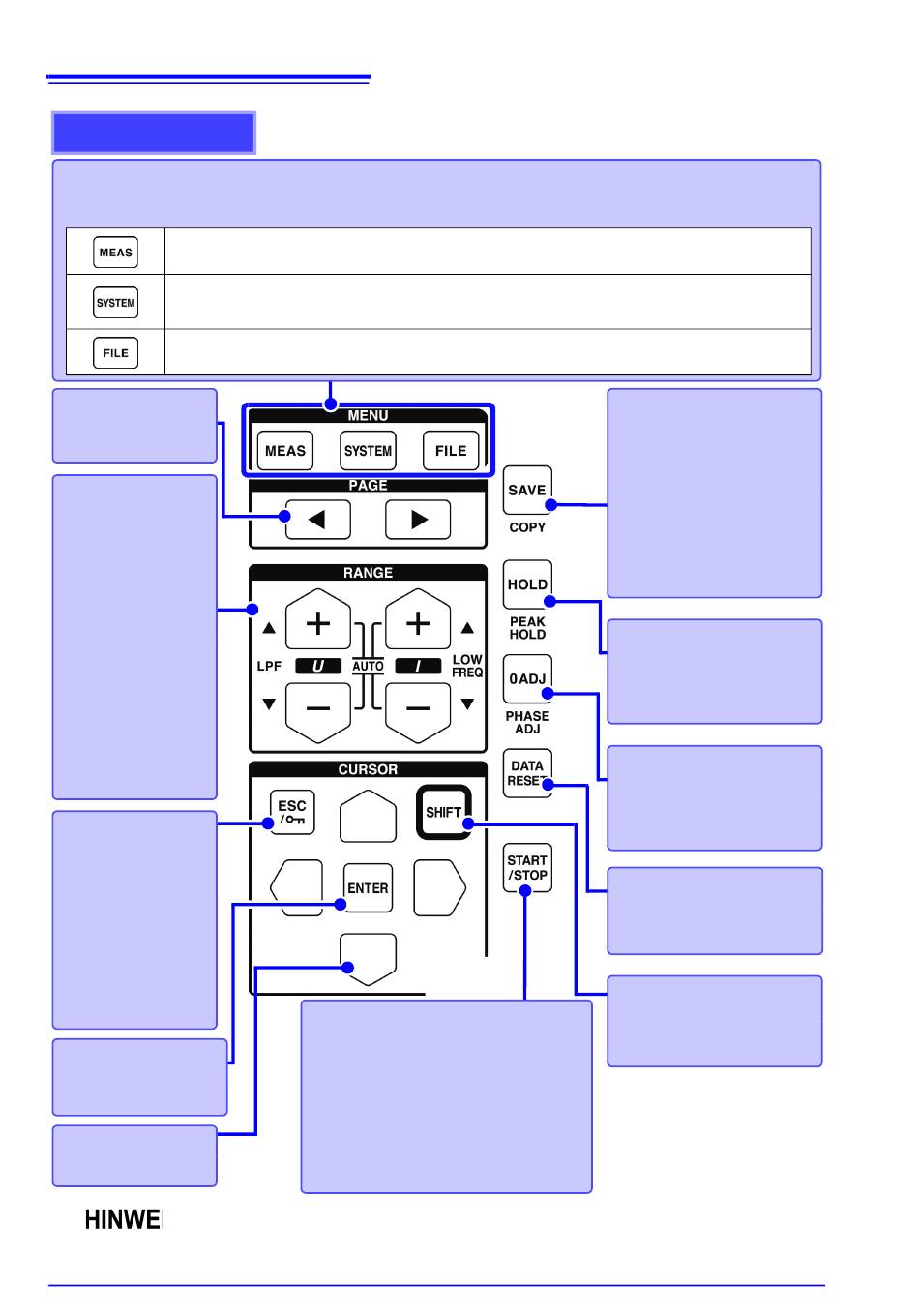

2.1 Tasten, Bedienelemente und ihre Funktionen
Bedientasten
MENU-Tasten
(Bildschirmauswahl)
Drücken Sie eine Taste zur Auswahl eines Bildschirms (die aktuelle Auswahl wird durch das Leuchten der
Taste angezeigt).
Zeigt den Messbildschirm zur Einsicht der Messwerte an. Spannungs- und Strombereiche
können ausgewählt und Tiefpassfiltereinstellungen können geändert werden.
Zeigt den Einstellungsbildschirm für die Messkriterien, den Verkabelungsmodus
(Phasensystem), die Verkabelungsprüfung und zur Konfiguration der Systemumgebung
an.
(S. 22)
Zeigt den Dateivorgangsbildschirm zur Handhabung von Dateien auf Speichermedien
und zur Auswahl der Datendateiformate an.
PAGE-Taste
Ändert die
Anzeigeseite.
RANGE-Tasten
• Die Tasten U + und –
ändern den
Spannungsmessber
eich, und die Tasten
I + und – ändern den
Strommessbereich.
• Durch gleichzeitiges
Drücken der Tasten
+ und – wird die
automatische
Messbereichswahl
aktiviert (S. 50).
• Mit diesen Tasten
werden außerdem
der Tiefpassfilter (S.
60) und die untere
Messgrenze
eingestellt (S. 56).
ESC-Taste
Macht die zuletzt
vorgenommene
Einstellung rückgängig
und setzt sie auf ihren
Ausgangswert zurück.
(Tastensperre)
Drei Sekunden lang
gedrückt halten, um die
Tastensperre zu
deaktivieren. Der Status
der Tastensperre wird am
oberen Bildschirmrand
angezeigt.(S. 19)
ENTER-Taste
Bestätigt die Auswahl
und wechselt zu den
Einstellungen.
CURSOR-Taste
Bewegt den Cursor.
• Bei aktivierter Tastensperrfunktion ist der Betrieb aller anderen Tasten deaktiviert.
• Selbst nach dem Ausschalten des Instruments bleibt die Tastensperre aktiviert.
START/STOP-Taste
(Leuchtet bei Betrieb)
Startet und stoppt Integrations- und
Speichervorgänge.
So starten Sie Integration und Speichern neu:
Integrationswerte durch Drücken der
RESET-Taste zurücksetzen, und dann diese
Taste drücken. (Drücken Sie die START/STOP-
Taste ohne vorheriges Zurücksetzen des
Integrationswerts, wenn Sie das
Integrationsergebnis zum vorherigen Ergebnis
hinzufügen möchten.)
(S. 23)
SAVE-Taste
Speichert Daten auf dem
Speichermedium.
Siehe7.5.2 (S.125)
(screenshot)
Drücken Sie SAVE, während Sie
die SHIFT-Taste gedrückt halten,
um einen Bilschirmschnappschuss
auf dem angegebenen
Speichermedium zu speichern.
(S. 131)
HOLD-Taste
(Leuchtet bei Betrieb)
Hebt die Peak Hold-Funktion
auf.
Siehe5.3 (S.106)
0 ADJ-Taste
Führt Nulleinstellung und
Entmagnetisierung der
Stromzange aus.
Siehe3.10 (S.37)
DATA RESET-Taste
Setzt die Integrationswerte
zurück.
Siehe4.3.1 (S.61)
SHIFT-Taste
(Leuchtet bei Betrieb)
Aktiviert die alternativen
Tastenfunktionen.
DATA
(S. 21)
