4.2 Anzeigen von Leistungsmessungen und Ändern der Messkonfiguration
Über die Hinweisanzeigen der Synchronisationsfreigabe
Wenn ein Synchronisationssignal nicht erfasst werden kann,

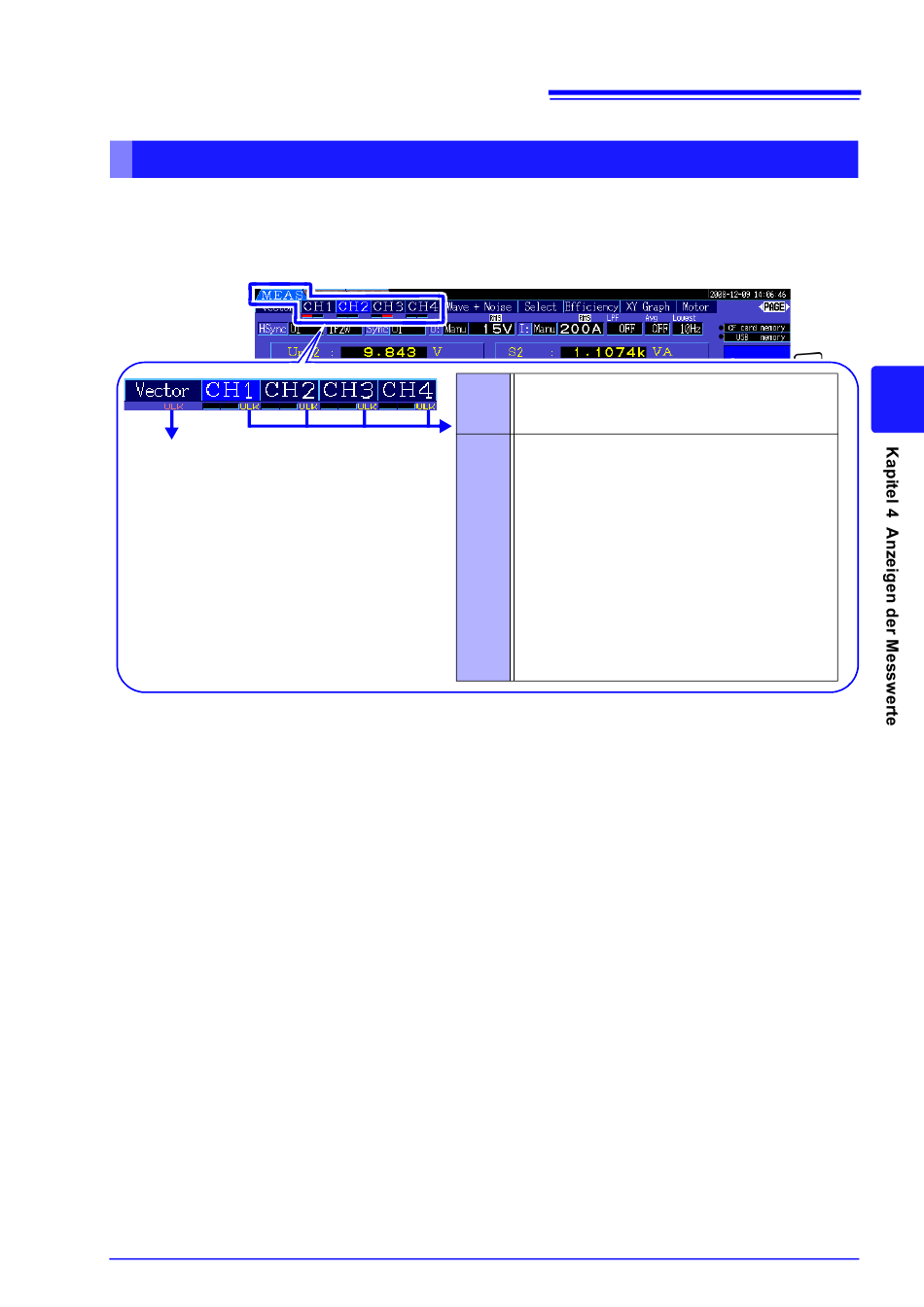

Synchronisationsfreigabe angezeigt (siehe Abbildung unten). Die Hinweisanzeigen aller Kanäle werden
auf allen Bildschirmen angezeigt, sodass Synchronisationsfreigabeereignisse auch für Kanäle sichtbar
sind, die derzeit nicht zur Anzeige ausgewählt sind.
Harmonische
Synchronisationsquelle freigegeben
Siehe„4.4.4 Auswählen der harmonischen
Synchronisationsquelle" (S. 75)
*
Wenn die Frequenz der ausgewählten Synchronisationsquelle (Eingang) nicht zwischen 0,5 Hz und 5
kHz liegt, oder wenn kein Synchronisationsquelleneingangssignal vorliegt, oder wenn die
Eingangsamplitude zu niedrig ist (unter 30% f.s.)
*
wird die Hinweisanzeige seiner
Rot
Zeigt an, dass die Synchronisation freigegeben ist.
Eine präzise Messung des Kanals ist nicht
möglich.
Gelb
„ULK" leuchtet gelb, wenn die Frequenz eines
Synchronisationskanals auf oder unter 99% (oder
auf oder über 101%) der harmonischen
Synchronisationsquelle liegt. In diesem Fall
können keine korrekten Messungen der
Oberschwingungen der Messwerte, des
Grundinhalts (Ufnd und Ifnd) und der
Gesamtprozentsatz des
Oberschwingungsbrummens (Uthd und Ithd)
ausgeführt werden.
Beispiel: Wenn die Frequenz der harmonischen
Synchronisationsquelle 50 Hz beträgt und die
Frequenz des Synchronisationsquellkanals bei 49,5
Hz oder niedriger oder bei 50,5 Hz oder höher liegt.
Harmonische Synchronisationsquelle freigegeben
