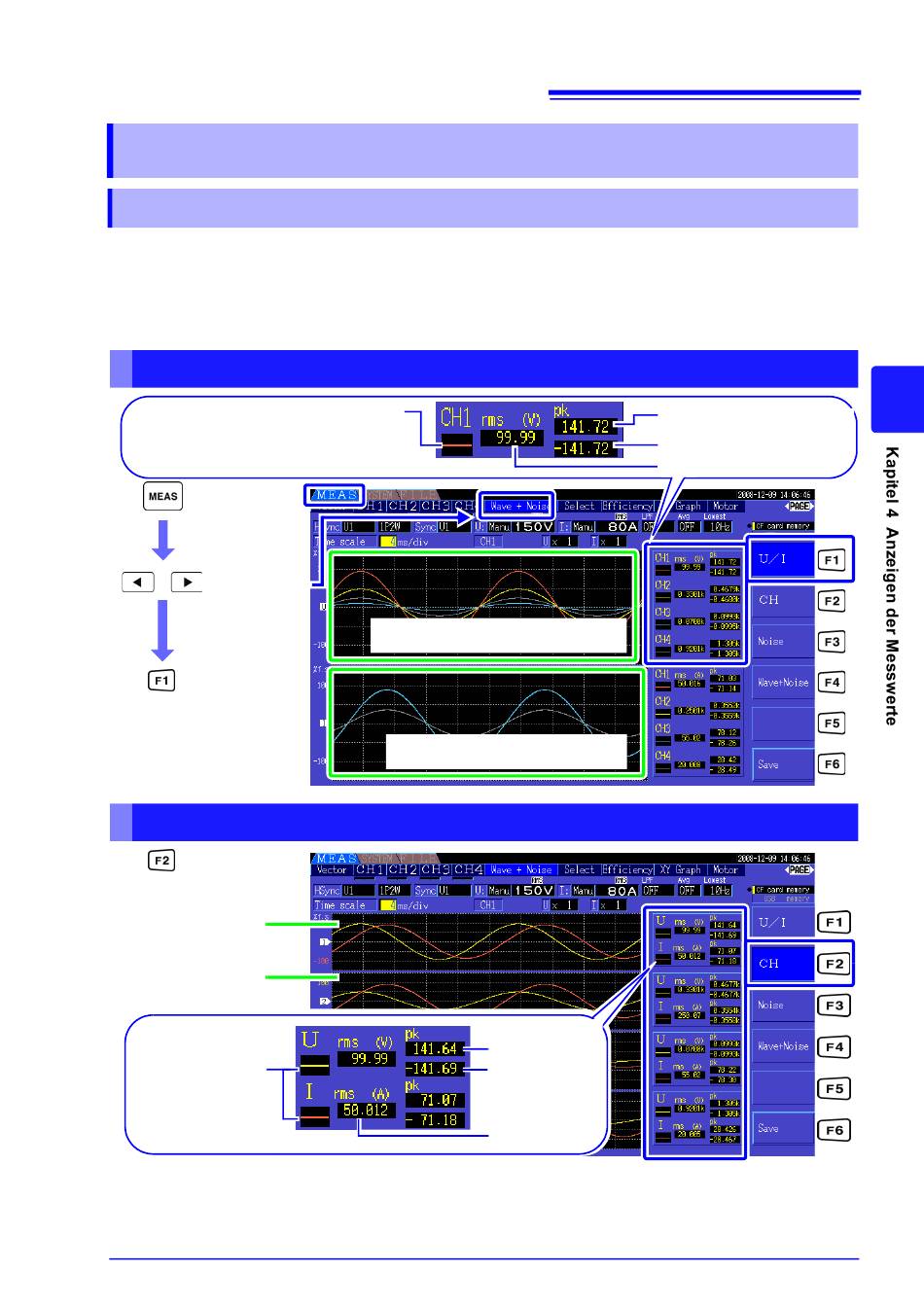

4.5 Einsehen von Schwingungsformen
4.5.1 Anzeigen von Schwingungsformen
Es können Schwingungsformen von auf bis zu vier Kanälen gemessenen Spannungen und Strom
separat angezeigt werden, je nach Spannung, Strom oder Kanal.
Schwingungsformen werden mit 500 kS/s abgetastet, wobei die Anzeigedauer je Bildschirm von der
Zeitsteuerung der harmonischen Synchronisationsquelle bestimmt wird.
Die Zeitspanne der Schwingungsform die auf einem Bildschirm angezeigt wird, wird von der Einstellung
für
[Time scale]
bestimmt.
Separates Anzeigen von Spannungs- und Stromschwingungsformen
Schwingungsformanzeige aktivieren/
deaktivieren (S. 78)
Wenn aktiviert (ON), werden die
Schwingungsformfarben angezeigt.
[Wave +
Noise]-Seite
aufrufen
Wählen Sie
[U/I]
(Strom/Spannung)
Anzeigen von Schwingungsformen verschiedener Kanäle
Wählen Sie
[CH]
(Separater Kanal)
Spannungsskala
(Anzeige nur positiv)
Stromskala
(Anzeige nur negativ)
Schwingungsforman-
zeige aktivieren/deak-
tivieren (S. 78)
Wenn aktiviert (ON),
werden die
Schwingungsformfar-
ben angezeigt.
4.5 Einsehen von Schwingungsformen
Anzeige von vier übereinander liegenden
Spannungsschwingungsformen
Anzeige von vier übereinander
liegenden Stromschwingungsformen
Positiver
Spitzenwert (pk+)
Negativer
Spitzenwert (pk-)
RMS (rms)
77
Positiver Spitzenwert (pk+)
Negativer Spitzenwert (pk-)
RMS (rms)
4
