4.7 Anzeigen von Effizienz- und
Verlustmesswerten
Dieses Instrument verwendet Wirkleistungs- und Motorleistungswerte zum Berechnen und Anzeigen der
Effizienz (η [%]) und des Verlusts [W]. Zum Beispiel Eingangs-Ausgangs-Effizienz des Wechselrichters
und interner Verlust, Motoreingangs-Ausgangs-Effizienz und Verlust sowie Gesamteffizienz können von
einem einzigen Instrument berechnet werden.
• Zur Messung der Motorleistung (Pm) muss das Modell 9791 Eingangsmodul oder 9793
Eingangsmodul + D/A-Ausgangsmodul installiert sein.
• Die Messwerte können bei der Messung stark schwankender oder transienter Ladungen
gestreut sein.
• Bei Verkabelungssystemen mit unterschiedlichen Strombereichen werden zur Berechnung
die Daten des höchsten Strombereichs verwendet.
• Bei Verkabelungssystemen mit unterschiedlichen Synchronisationsquellen werden zur
Berechnung die zum Berechnungszeitpunkt neuesten Daten verwendet.
• Wenn eine der Ausgangsleistungen Gleichstrom (DC) ist, kann die Ungleichheit des
effektiven Messwertes unterdrückt werden, indem die Synchronisationsquelleinstellung für
den DC-Messkanal genauso wie die AC-Seite konfiguriert wird. So wird die CH1-
Synchronisationsquelle im folgenden Verbindungsbeispiel (S. 89) zur „Messen von Effizienz
und Verlust eines Schaltleistungsgeräts" auf U1 eingestellt, während die CH2-
Synchronisationsquelle auf 50 msDC eingestellt wird. Wenn die Schwankungen jedoch stark
sind und der effektive Messwert ungleichmäßig ist, stellen Sie die CH2-
Synchronisationsquelle genau wie CH1 auf U1 ein.

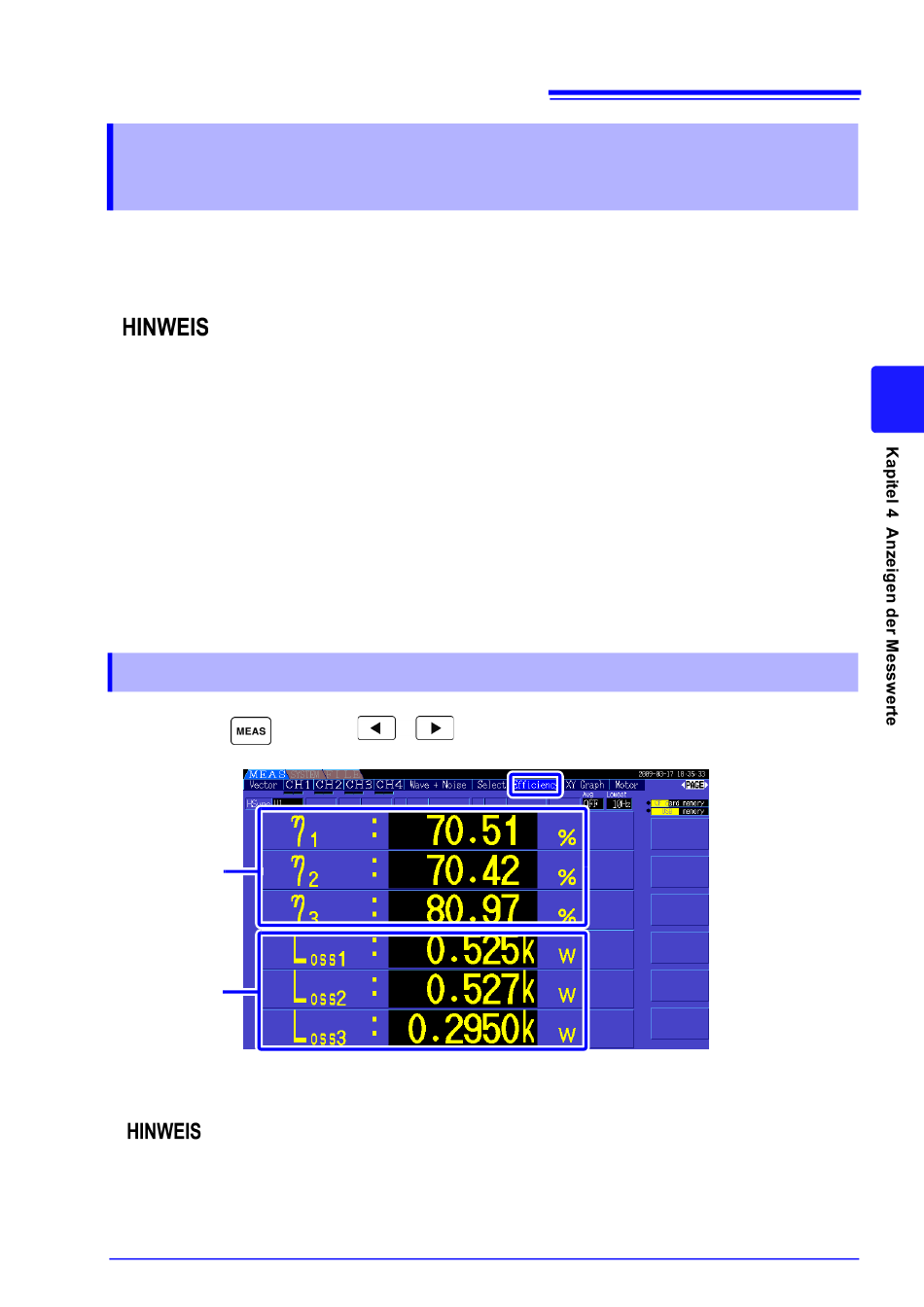

4.7.1 Anzeigen von Effizienz und Verlust
Drücken Sie
und dann
Effizienz
Verlust
• Der Anzeigebereich der Effizienz (
• Der Anzeigebereich des Verlusts [W] liegt zwischen 0 und
4.7 Anzeigen von Effizienz- und Verlustmesswerten
, um die [Efficiency]-Seite auszuwählen.
η
[%]) liegt zwischen 0,00% und 200,00%.
±
120% des Strombereichs.
87
4
