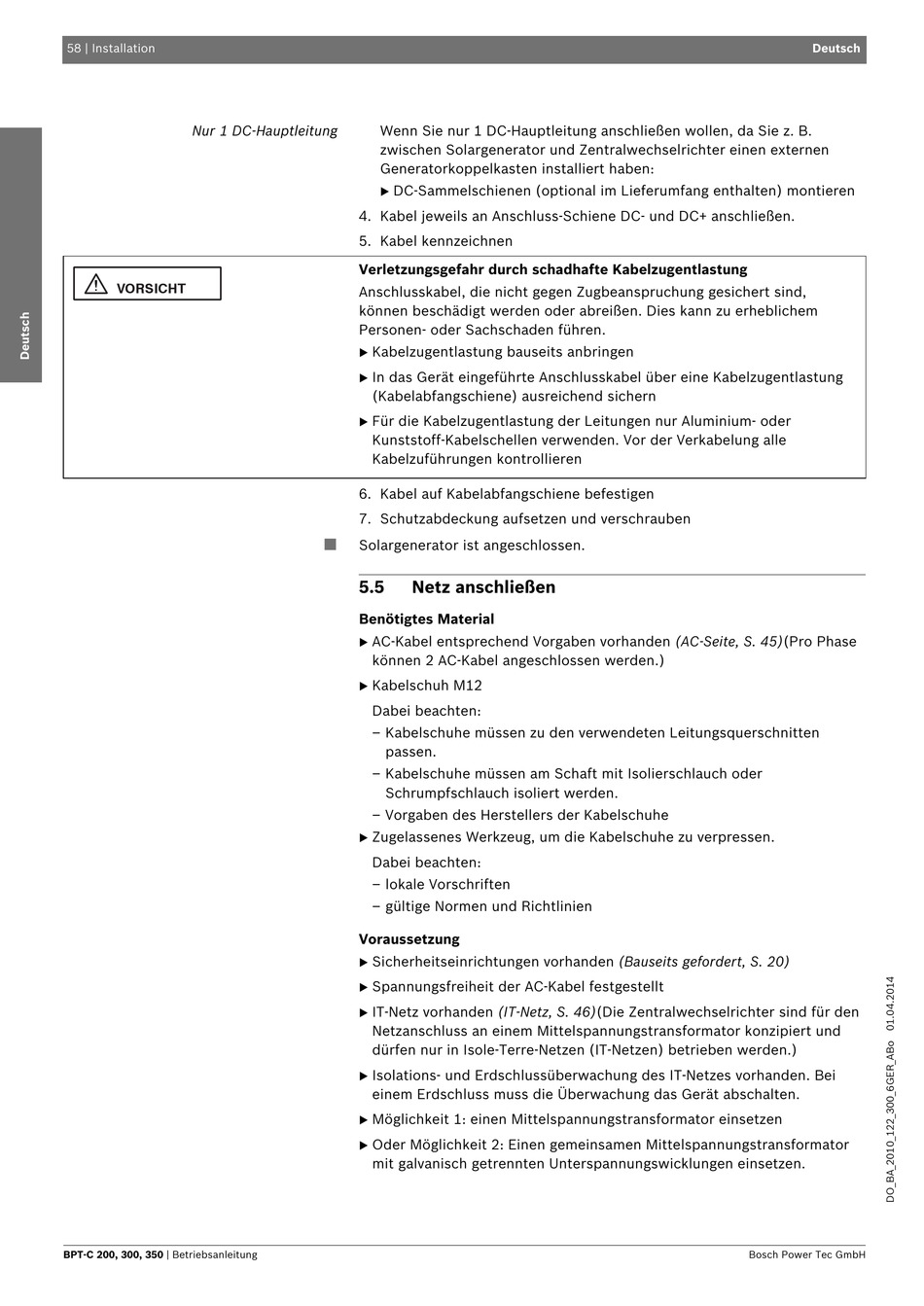

58 | Installation
Nur 1 DC-Hauptleitung
VORSICHT
BPT-C 200, 300, 350 | Betriebsanleitung
Wenn Sie nur 1 DC-Hauptleitung anschließen wollen, da Sie z. B.
zwischen Solargenerator und Zentralwechselrichter einen externen
Generatorkoppelkasten installiert haben:
DC-Sammelschienen (optional im Lieferumfang enthalten) montieren

4. Kabel jeweils an Anschluss-Schiene DC- und DC+ anschließen.
5. Kabel kennzeichnen
Verletzungsgefahr durch schadhafte Kabelzugentlastung
Anschlusskabel, die nicht gegen Zugbeanspruchung gesichert sind,
können beschädigt werden oder abreißen. Dies kann zu erheblichem
Personen- oder Sachschaden führen.
 Kabelzugentlastung bauseits anbringen
 In das Gerät eingeführte Anschlusskabel über eine Kabelzugentlastung
(Kabelabfangschiene) ausreichend sichern
Für die Kabelzugentlastung der Leitungen nur Aluminium- oder

Kunststoff-Kabelschellen verwenden. Vor der Verkabelung alle
Kabelzuführungen kontrollieren
6. Kabel auf Kabelabfangschiene befestigen
7. Schutzabdeckung aufsetzen und verschrauben
■
Solargenerator ist angeschlossen.
5.5 Netz anschließen
Benötigtes Material
 AC-Kabel entsprechend Vorgaben vorhanden (AC-Seite, S. 45)(Pro Phase
können 2 AC-Kabel angeschlossen werden.)
Kabelschuh M12

Dabei beachten:
– Kabelschuhe müssen zu den verwendeten Leitungsquerschnitten
passen.
– Kabelschuhe müssen am Schaft mit Isolierschlauch oder
Schrumpfschlauch isoliert werden.
– Vorgaben des Herstellers der Kabelschuhe
 Zugelassenes Werkzeug, um die Kabelschuhe zu verpressen.
Dabei beachten:
– lokale Vorschriften
– gültige Normen und Richtlinien
Voraussetzung
Sicherheitseinrichtungen vorhanden (Bauseits gefordert, S. 20)

 Spannungsfreiheit der AC-Kabel festgestellt
 IT-Netz vorhanden (IT-Netz, S. 46)(Die Zentralwechselrichter sind für den
Netzanschluss an einem Mittelspannungstransformator konzipiert und
dürfen nur in Isole-Terre-Netzen (IT-Netzen) betrieben werden.)
 Isolations- und Erdschlussüberwachung des IT-Netzes vorhanden. Bei
einem Erdschluss muss die Überwachung das Gerät abschalten.
Möglichkeit 1: einen Mittelspannungstransformator einsetzen

Oder Möglichkeit 2: Einen gemeinsamen Mittelspannungstransformator

mit galvanisch getrennten Unterspannungswicklungen einsetzen.
