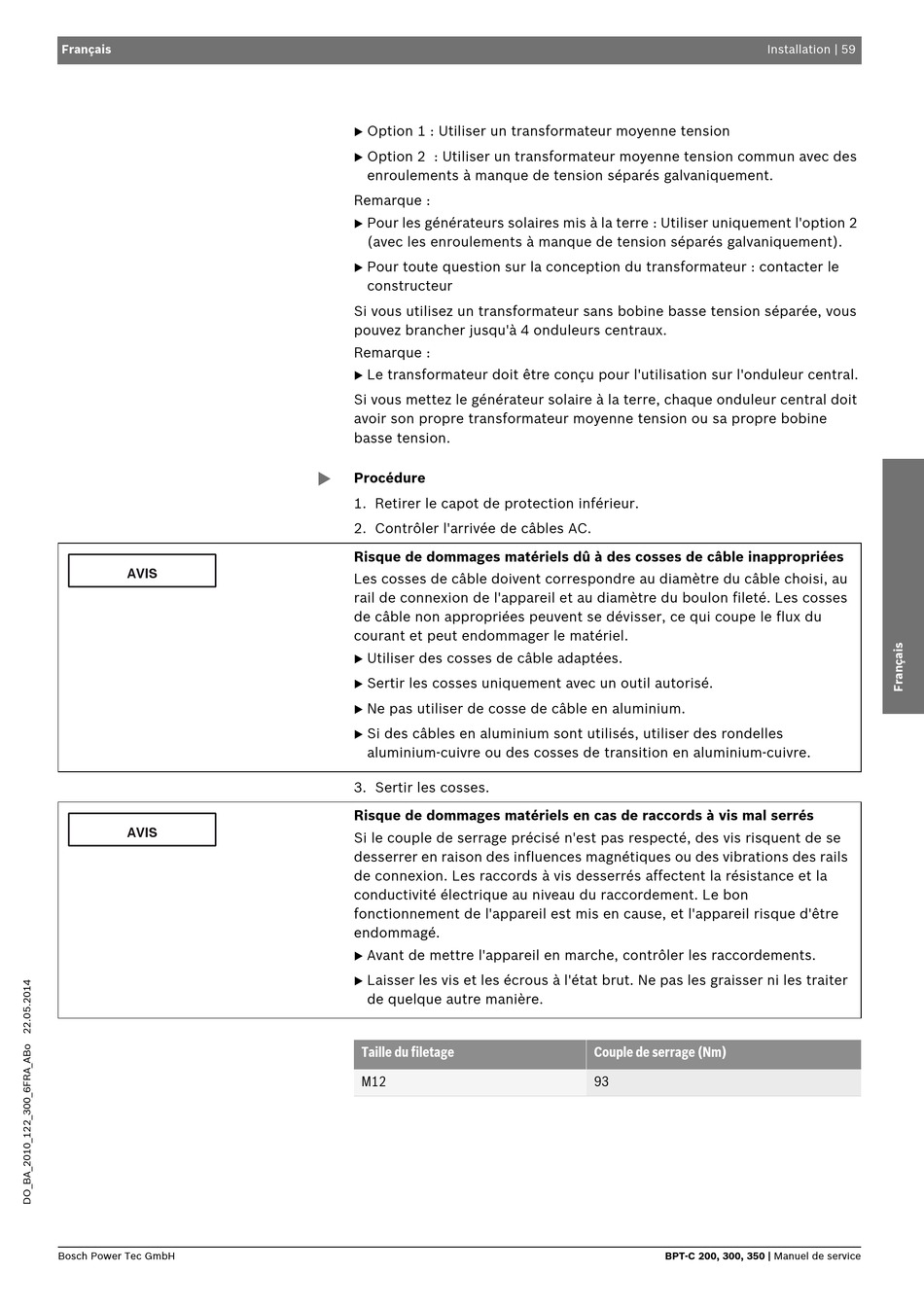

Français
AVIS
AVIS
Bosch Power Tec GmbH
 Option 1 : Utiliser un transformateur moyenne tension
 Option 2 : Utiliser un transformateur moyenne tension commun avec des
enroulements à manque de tension séparés galvaniquement.
Remarque :
 Pour les générateurs solaires mis à la terre : Utiliser uniquement l'option 2
(avec les enroulements à manque de tension séparés galvaniquement).
Pour toute question sur la conception du transformateur : contacter le

constructeur
Si vous utilisez un transformateur sans bobine basse tension séparée, vous
pouvez brancher jusqu'à 4 onduleurs centraux.
Remarque :
 Le transformateur doit être conçu pour l'utilisation sur l'onduleur central.
Si vous mettez le générateur solaire à la terre, chaque onduleur central doit
avoir son propre transformateur moyenne tension ou sa propre bobine
basse tension.
▶
Procédure
1. Retirer le capot de protection inférieur.
2. Contrôler l'arrivée de câbles AC.
Risque de dommages matériels dû à des cosses de câble inappropriées
Les cosses de câble doivent correspondre au diamètre du câble choisi, au
rail de connexion de l'appareil et au diamètre du boulon fileté. Les cosses
de câble non appropriées peuvent se dévisser, ce qui coupe le flux du
courant et peut endommager le matériel.
Utiliser des cosses de câble adaptées.

Sertir les cosses uniquement avec un outil autorisé.

Ne pas utiliser de cosse de câble en aluminium.

Si des câbles en aluminium sont utilisés, utiliser des rondelles

aluminium-cuivre ou des cosses de transition en aluminium-cuivre.
3. Sertir les cosses.
Risque de dommages matériels en cas de raccords à vis mal serrés
Si le couple de serrage précisé n'est pas respecté, des vis risquent de se
desserrer en raison des influences magnétiques ou des vibrations des rails
de connexion. Les raccords à vis desserrés affectent la résistance et la
conductivité électrique au niveau du raccordement. Le bon
fonctionnement de l'appareil est mis en cause, et l'appareil risque d'être
endommagé.
 Avant de mettre l'appareil en marche, contrôler les raccordements.
Laisser les vis et les écrous à l'état brut. Ne pas les graisser ni les traiter

de quelque autre manière.
Taille du filetage
M12
Installation | 59
Couple de serrage (Nm)
93
BPT-C 200, 300, 350 | Manuel de service
