38 | Aufstellort
(1)
(7)
(1)
BPT-C 200, 300, 350 | Betriebsanleitung
Auf Gewicht des Gerätes und des Transportgerätes ausgelegt. (Technische

Daten, S. 89)
Dabei beachten:
– Unterdimensionierte Fundamente können einstürzen und damit eine
lebensgefährliche Gefahrenquelle darstellen.
 Entsprechend der Grundfläche des Gerätes ausgelegt. (Technische Daten,
S. 89)
Dabei beachten:
– Lage der Gerätefüße und des Luftkanals
– Hersteller empfiehlt: Doppelboden für die Belüftung
(1)
(6)
(1)

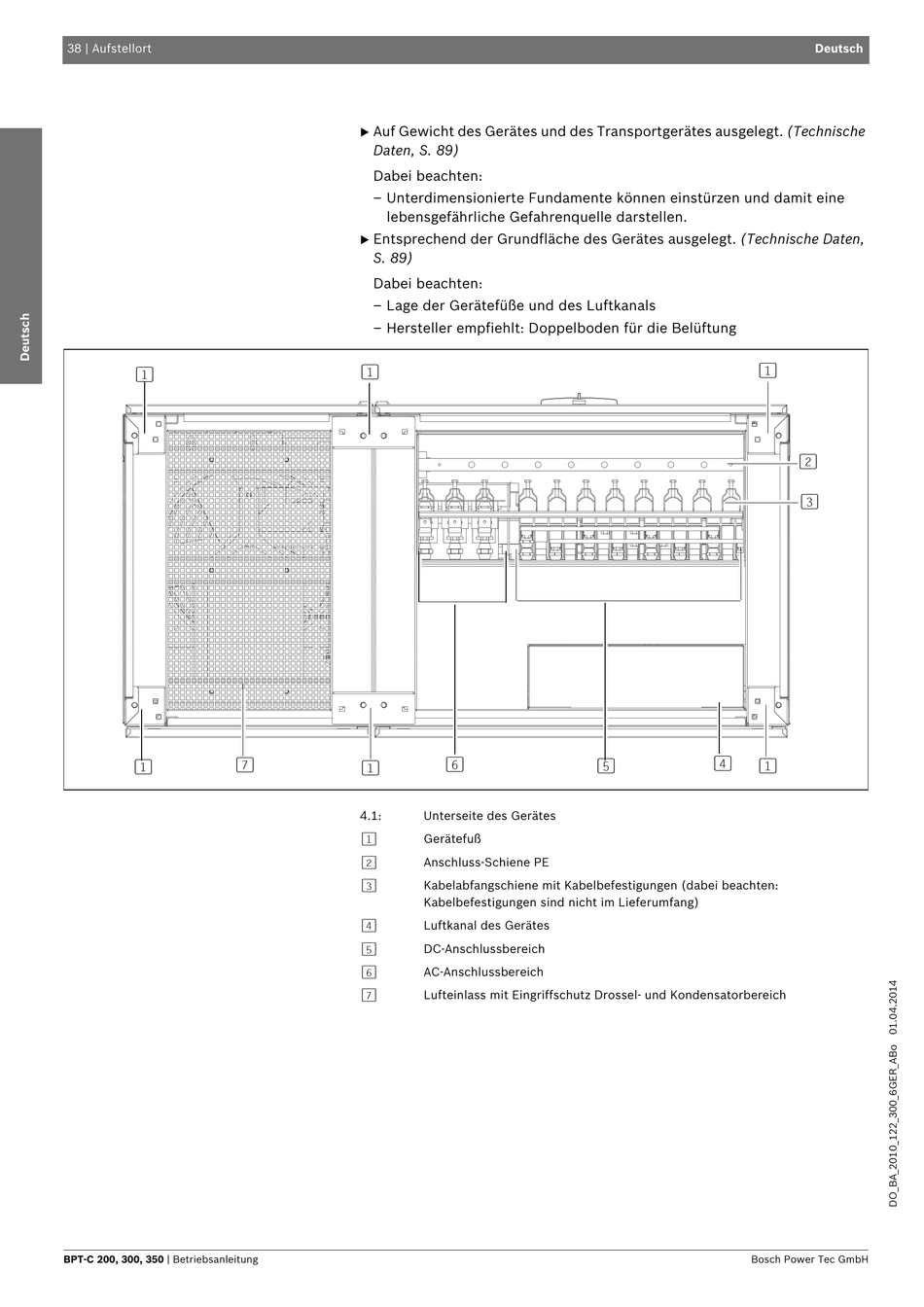

4.1: Unterseite des Gerätes
[1]
Gerätefuß
[2]
Anschluss-Schiene PE
[3]
Kabelabfangschiene mit Kabelbefestigungen (dabei beachten:
Kabelbefestigungen sind nicht im Lieferumfang)
[4]
Luftkanal des Gerätes
[5]
DC-Anschlussbereich
[6]
AC-Anschlussbereich
[7]
Lufteinlass mit Eingriffschutz Drossel- und Kondensatorbereich
(1)
(4)
(5) (1)
