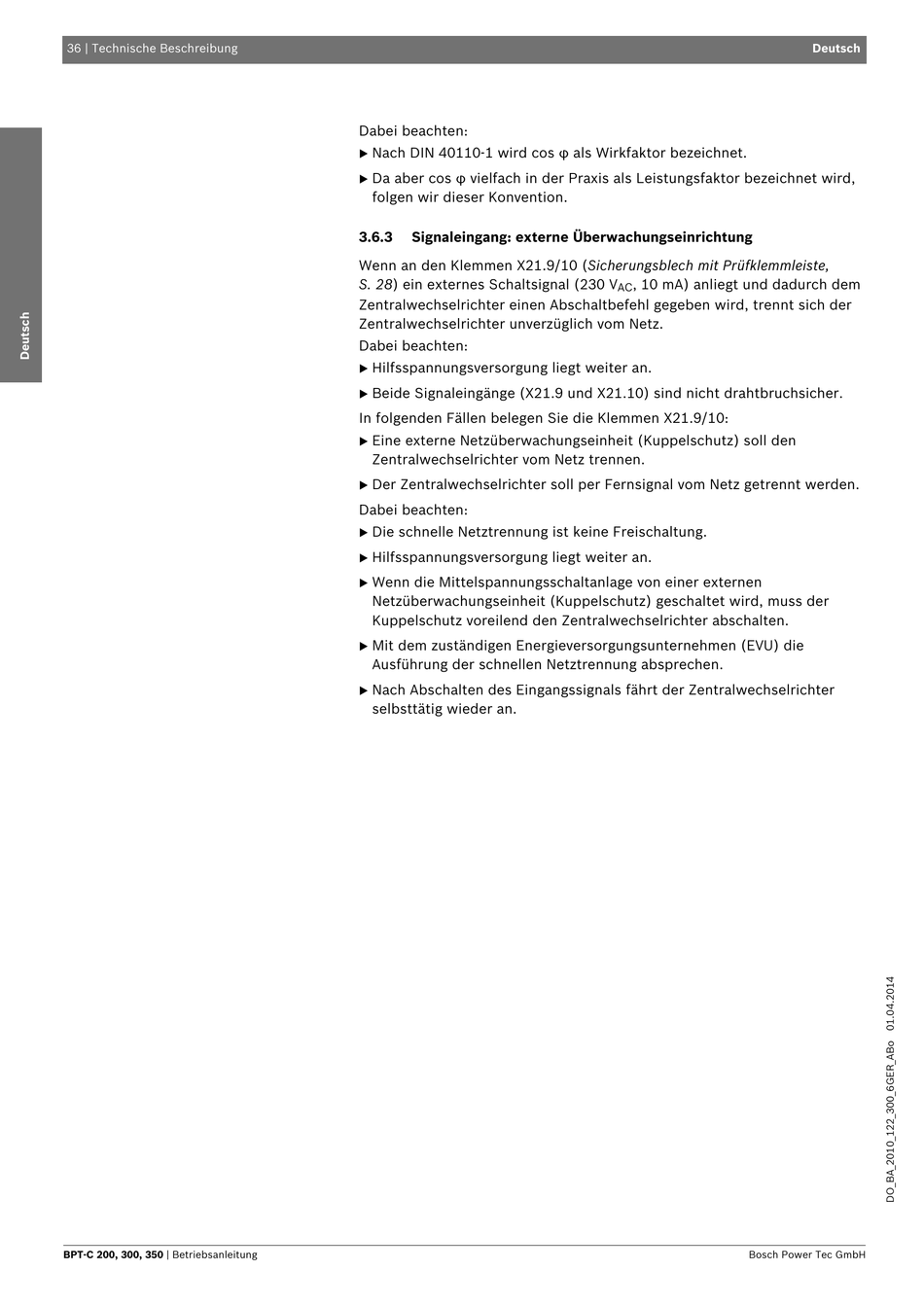

36 | Technische Beschreibung
BPT-C 200, 300, 350 | Betriebsanleitung
Dabei beachten:
Nach DIN 40110-1 wird cos φ als Wirkfaktor bezeichnet.

Da aber cos φ vielfach in der Praxis als Leistungsfaktor bezeichnet wird,

folgen wir dieser Konvention.
3.6.3 Signaleingang: externe Überwachungseinrichtung
Wenn an den Klemmen X21.9/10 (Sicherungsblech mit Prüfklemmleiste,
S. 28) ein externes Schaltsignal (230 V
Zentralwechselrichter einen Abschaltbefehl gegeben wird, trennt sich der
Zentralwechselrichter unverzüglich vom Netz.
Dabei beachten:
Hilfsspannungsversorgung liegt weiter an.

Beide Signaleingänge (X21.9 und X21.10) sind nicht drahtbruchsicher.

In folgenden Fällen belegen Sie die Klemmen X21.9/10:
 Eine externe Netzüberwachungseinheit (Kuppelschutz) soll den
Zentralwechselrichter vom Netz trennen.
Der Zentralwechselrichter soll per Fernsignal vom Netz getrennt werden.

Dabei beachten:
Die schnelle Netztrennung ist keine Freischaltung.

Hilfsspannungsversorgung liegt weiter an.

 Wenn die Mittelspannungsschaltanlage von einer externen
Netzüberwachungseinheit (Kuppelschutz) geschaltet wird, muss der
Kuppelschutz voreilend den Zentralwechselrichter abschalten.
Mit dem zuständigen Energieversorgungsunternehmen (EVU) die

Ausführung der schnellen Netztrennung absprechen.
Nach Abschalten des Eingangssignals fährt der Zentralwechselrichter

selbsttätig wieder an.
, 10 mA) anliegt und dadurch dem
AC
