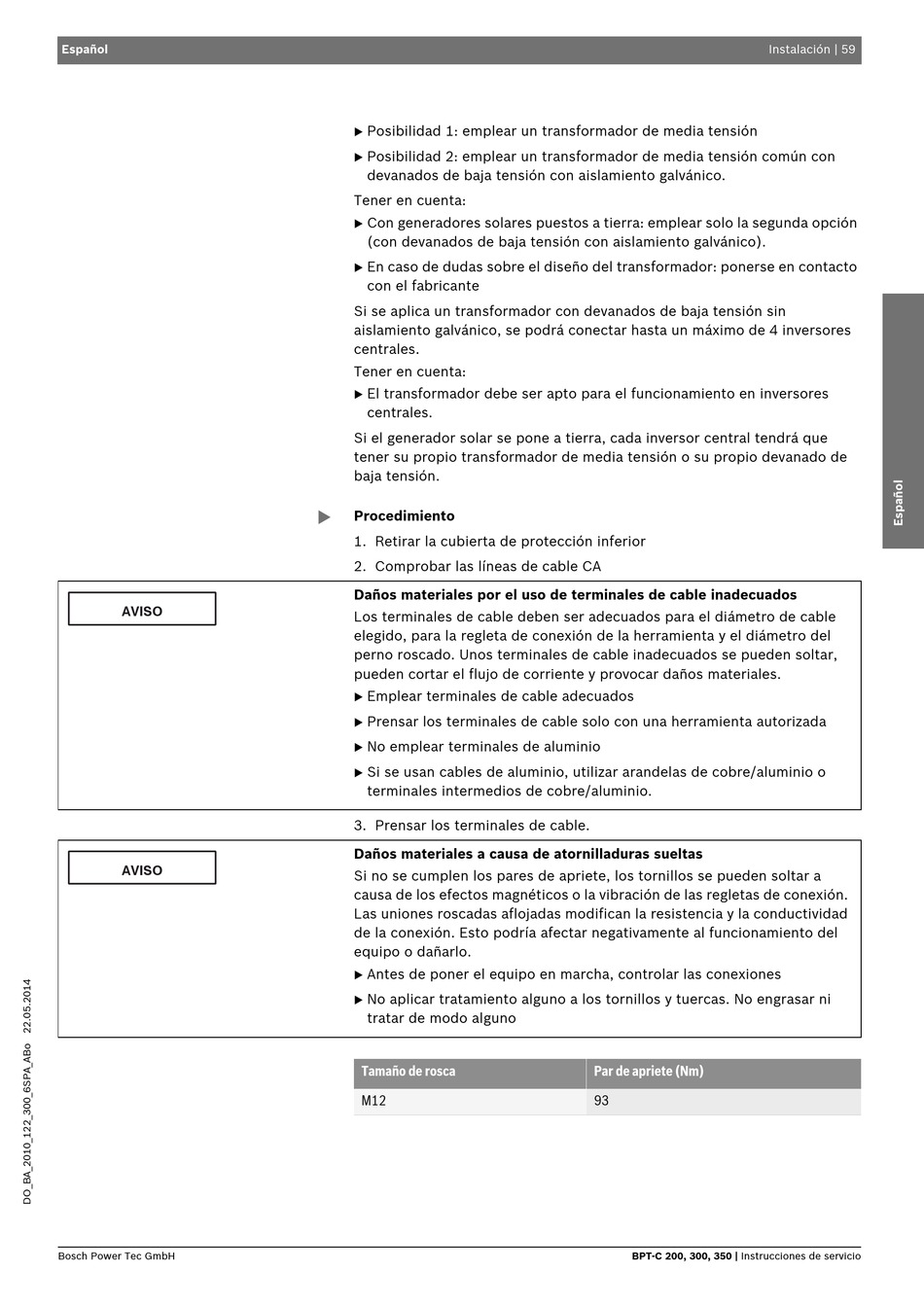

Bosch BPT-C 200 Betriebsanleitung Seite 237

Español
AVISO
AVISO
Bosch Power Tec GmbH
 Posibilidad 1: emplear un transformador de media tensión
 Posibilidad 2: emplear un transformador de media tensión común con
devanados de baja tensión con aislamiento galvánico.
Tener en cuenta:
 Con generadores solares puestos a tierra: emplear solo la segunda opción
(con devanados de baja tensión con aislamiento galvánico).
En caso de dudas sobre el diseño del transformador: ponerse en contacto

con el fabricante
Si se aplica un transformador con devanados de baja tensión sin
aislamiento galvánico, se podrá conectar hasta un máximo de 4 inversores
centrales.
Tener en cuenta:
El transformador debe ser apto para el funcionamiento en inversores

centrales.
Si el generador solar se pone a tierra, cada inversor central tendrá que
tener su propio transformador de media tensión o su propio devanado de
baja tensión.
▶
Procedimiento
1. Retirar la cubierta de protección inferior
2. Comprobar las líneas de cable CA
Daños materiales por el uso de terminales de cable inadecuados
Los terminales de cable deben ser adecuados para el diámetro de cable
elegido, para la regleta de conexión de la herramienta y el diámetro del
perno roscado. Unos terminales de cable inadecuados se pueden soltar,
pueden cortar el flujo de corriente y provocar daños materiales.
Emplear terminales de cable adecuados

Prensar los terminales de cable solo con una herramienta autorizada

No emplear terminales de aluminio

Si se usan cables de aluminio, utilizar arandelas de cobre/aluminio o

terminales intermedios de cobre/aluminio.
3. Prensar los terminales de cable.
Daños materiales a causa de atornilladuras sueltas
Si no se cumplen los pares de apriete, los tornillos se pueden soltar a
causa de los efectos magnéticos o la vibración de las regletas de conexión.
Las uniones roscadas aflojadas modifican la resistencia y la conductividad
de la conexión. Esto podría afectar negativamente al funcionamiento del
equipo o dañarlo.
Antes de poner el equipo en marcha, controlar las conexiones

No aplicar tratamiento alguno a los tornillos y tuercas. No engrasar ni

tratar de modo alguno
Tamaño de rosca
M12
Par de apriete (Nm)
93
BPT-C 200, 300, 350 | Instrucciones de servicio
Instalación | 59
