64 | Installation
BPT-C 200, 300, 350 | Manuel de service
(4) (5)
(1)

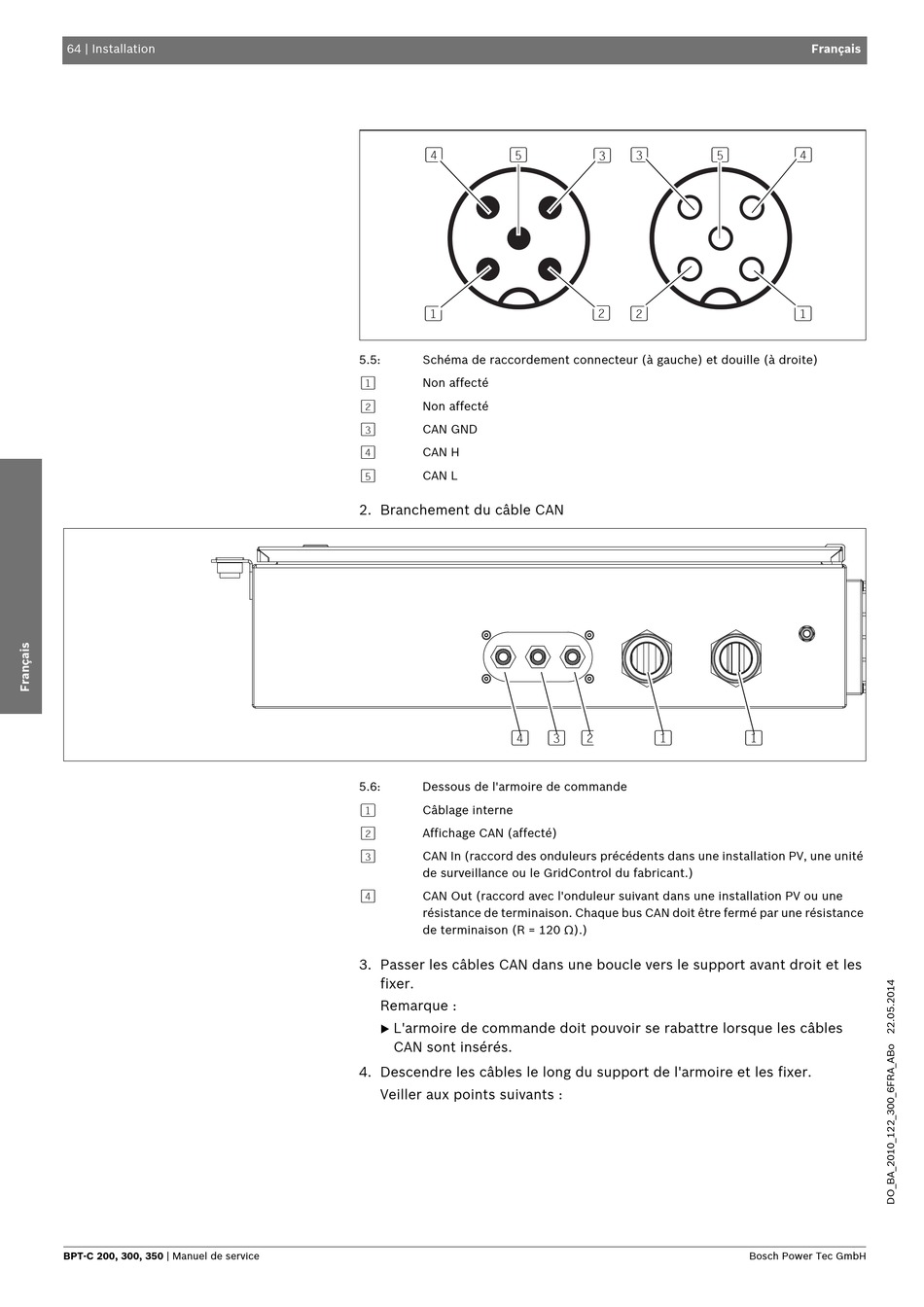

5.5: Schéma de raccordement connecteur (à gauche) et douille (à droite)
[1]
Non affecté
[2]
Non affecté
[3]
CAN GND
[4]
CAN H
[5]
CAN L
2. Branchement du câble CAN
(4)
5.6: Dessous de l'armoire de commande
(1)
Câblage interne
[2]
Affichage CAN (affecté)
[3]
CAN In (raccord des onduleurs précédents dans une installation PV, une unité
de surveillance ou le GridControl du fabricant.)
[4]
CAN Out (raccord avec l'onduleur suivant dans une installation PV ou une
résistance de terminaison. Chaque bus CAN doit être fermé par une résistance
de terminaison (R = 120 Ω).)
3. Passer les câbles CAN dans une boucle vers le support avant droit et les
fixer.
Remarque :
 L'armoire de commande doit pouvoir se rabattre lorsque les câbles
CAN sont insérés.
4. Descendre les câbles le long du support de l'armoire et les fixer.
Veiller aux points suivants :
(3) (3) (5)
(2) (2)
(3) (2 (1)
Français
(4)
(1)
(1)
