Bosch Power Tec GmbH
3.3

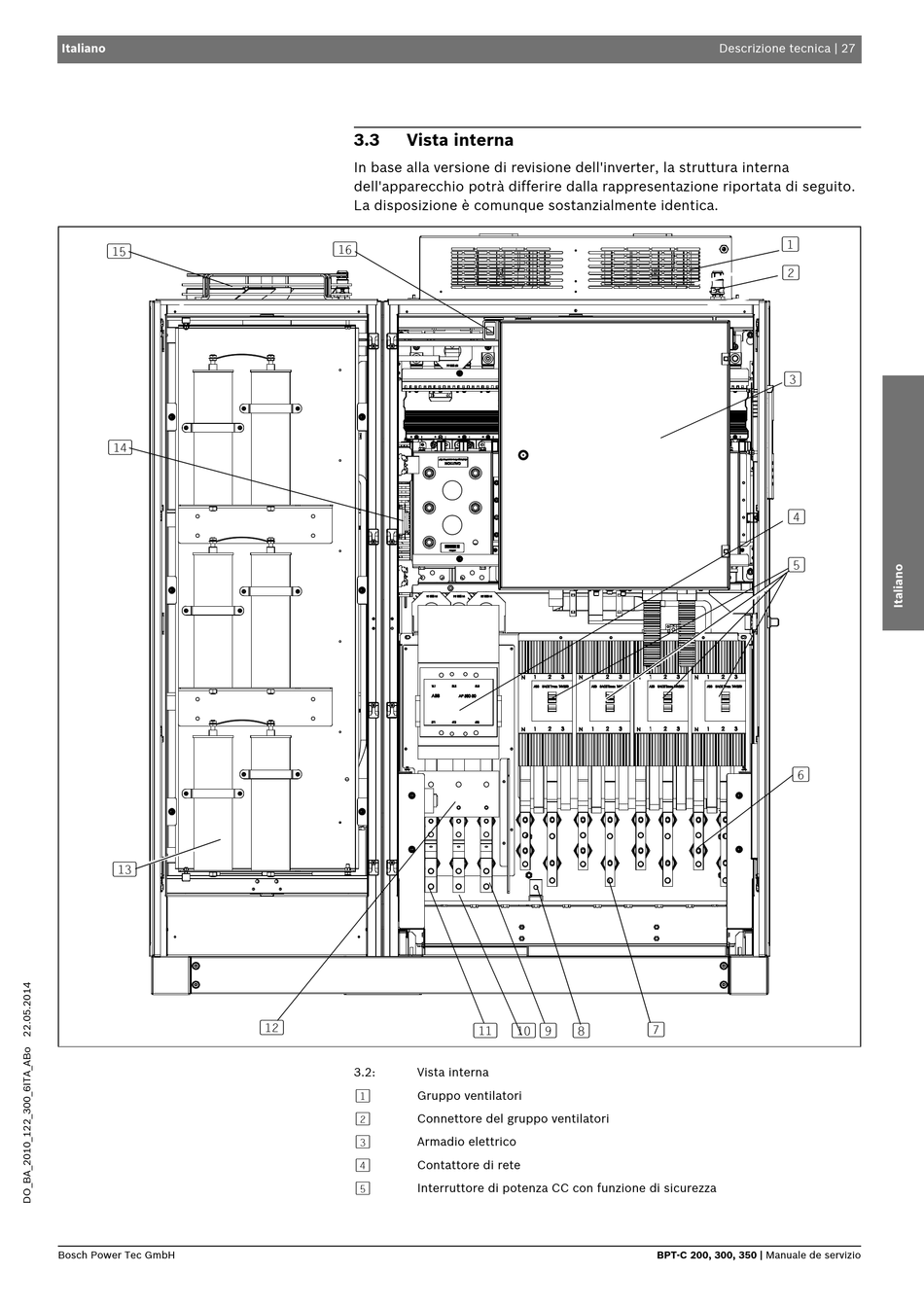

Vista interna

In base alla versione di revisione dell'inverter, la struttura interna
dell'apparecchio potrà differire dalla rappresentazione riportata di seguito.
La disposizione è comunque sostanzialmente identica.
(16)
(12)
3.2: Vista interna
[1]
Gruppo ventilatori
[2]
Connettore del gruppo ventilatori
[3]
Armadio elettrico
[4]
Contattore di rete
[5]
Interruttore di potenza CC con funzione di sicurezza
(7)
(11) (10) (9) (8)
Descrizione tecnica | 27
(1)
(2)
(3)
(4)
(5)
(6)
BPT-C 200, 300, 350 | Manuale de servizio
