38 | Lieu d'installation
(1)
(7)
(1)
BPT-C 200, 300, 350 | Manuel de service
 Doit être conçu pour le poids de l'appareil et de l'engin de transport.
(Caractéristiques techniques, p. 89)
Remarque :
– les fondations sous-dimensionnées peuvent s'effondrer et représenter
une source de danger pouvant s'avérer mortelle.
Conçu en fonction de la surface de base de l'appareil . (Caractéristiques

techniques, p. 89)
Veiller aux points suivants :
– Position des pieds de l'appareil et du canal d'aération.
– Recommandation du fabricant : faux-plancher pour l'aération
(1)
(6)
(1)

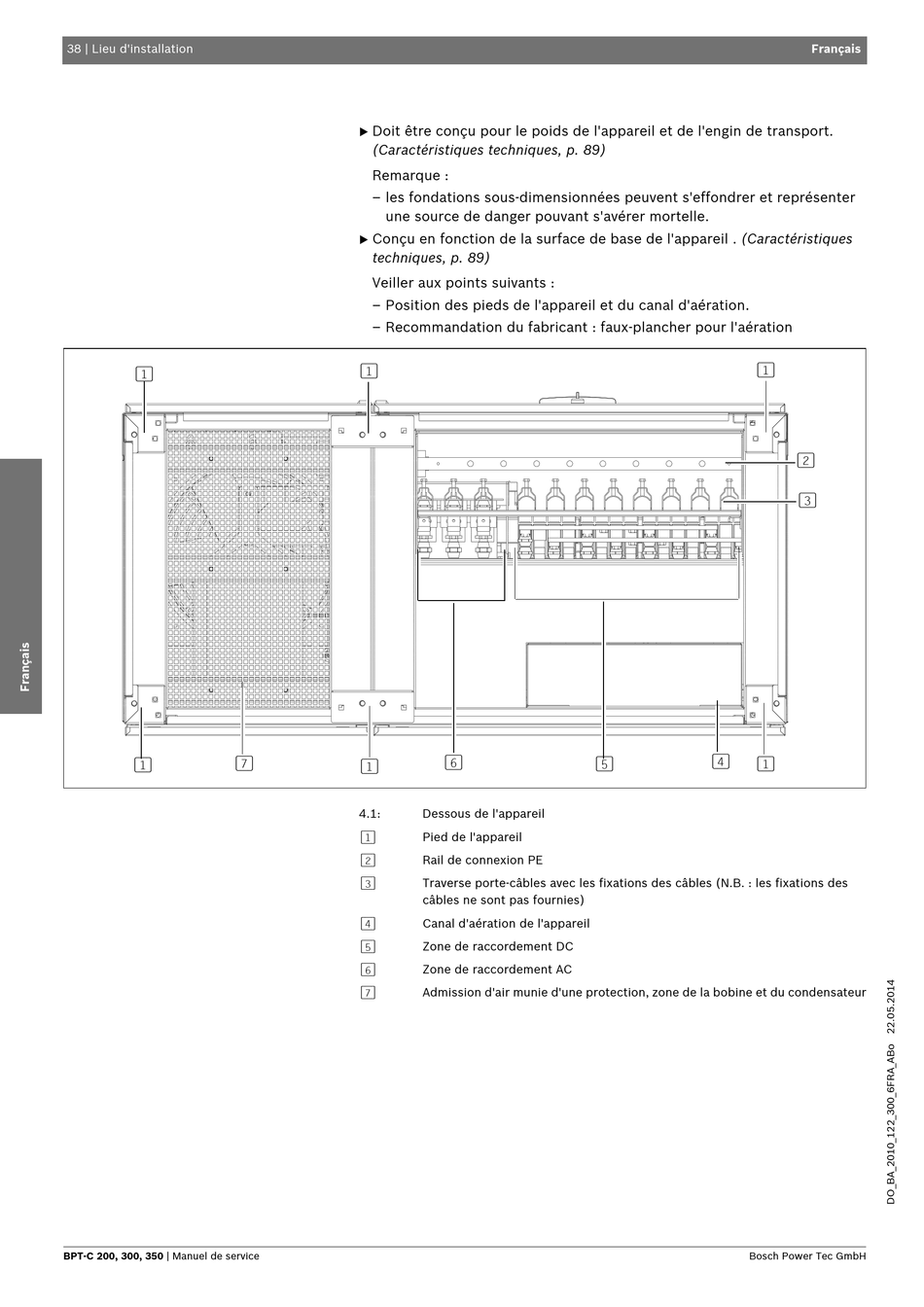

4.1: Dessous de l'appareil
[1]
Pied de l'appareil
[2]
Rail de connexion PE
[3]
Traverse porte-câbles avec les fixations des câbles (N.B. : les fixations des
câbles ne sont pas fournies)
[4]
Canal d'aération de l'appareil
[5]
Zone de raccordement DC
[6]
Zone de raccordement AC
[7]
Admission d'air munie d'une protection, zone de la bobine et du condensateur
(1)
(4)
(5) (1)
