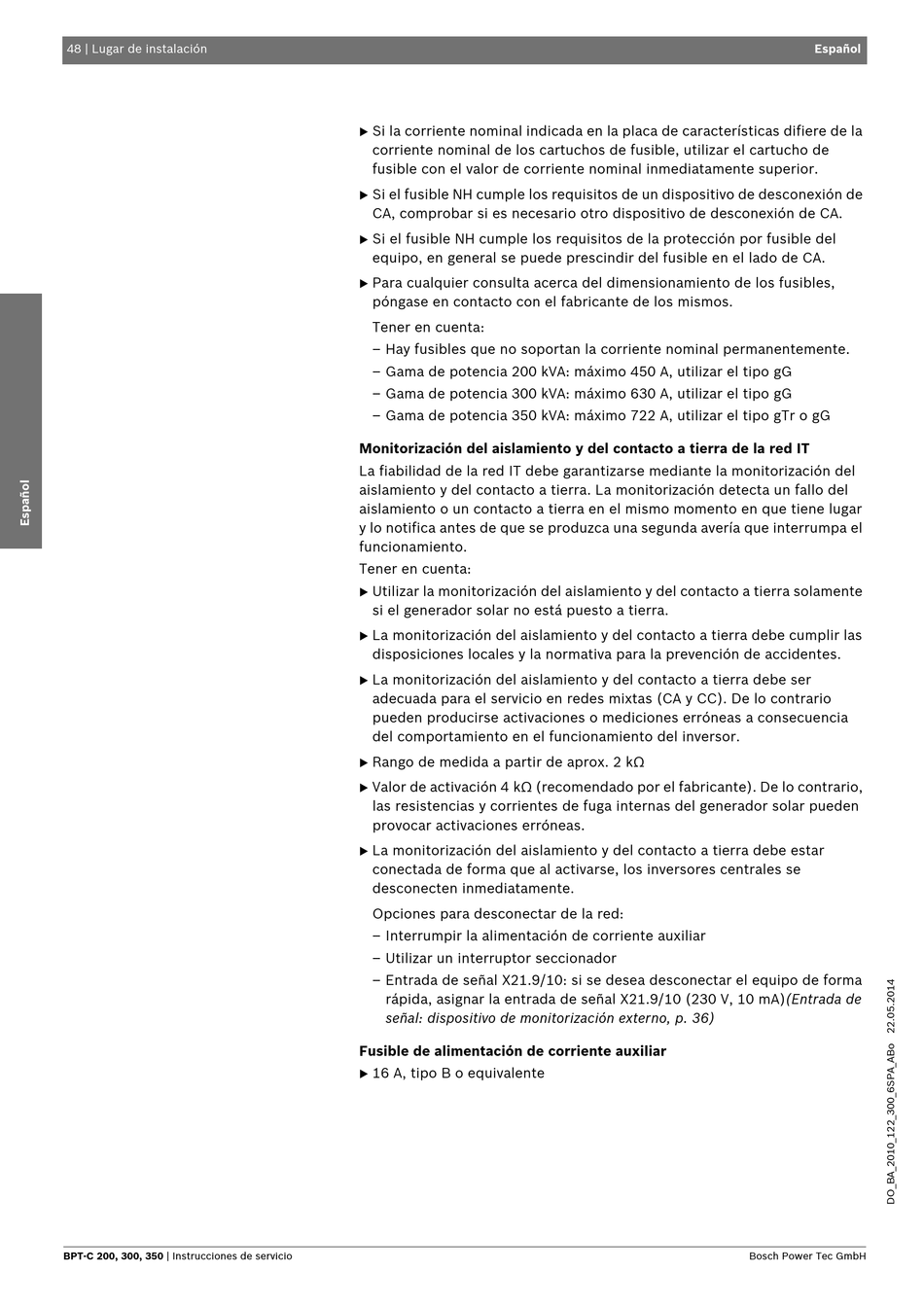

48 | Lugar de instalación
BPT-C 200, 300, 350 | Instrucciones de servicio
 Si la corriente nominal indicada en la placa de características difiere de la
corriente nominal de los cartuchos de fusible, utilizar el cartucho de
fusible con el valor de corriente nominal inmediatamente superior.
 Si el fusible NH cumple los requisitos de un dispositivo de desconexión de
CA, comprobar si es necesario otro dispositivo de desconexión de CA.
Si el fusible NH cumple los requisitos de la protección por fusible del

equipo, en general se puede prescindir del fusible en el lado de CA.
 Para cualquier consulta acerca del dimensionamiento de los fusibles,
póngase en contacto con el fabricante de los mismos.
Tener en cuenta:
– Hay fusibles que no soportan la corriente nominal permanentemente.
– Gama de potencia 200 kVA: máximo 450 A, utilizar el tipo gG
– Gama de potencia 300 kVA: máximo 630 A, utilizar el tipo gG
– Gama de potencia 350 kVA: máximo 722 A, utilizar el tipo gTr o gG
Monitorización del aislamiento y del contacto a tierra de la red IT
La fiabilidad de la red IT debe garantizarse mediante la monitorización del
aislamiento y del contacto a tierra. La monitorización detecta un fallo del
aislamiento o un contacto a tierra en el mismo momento en que tiene lugar
y lo notifica antes de que se produzca una segunda avería que interrumpa el
funcionamiento.
Tener en cuenta:
Utilizar la monitorización del aislamiento y del contacto a tierra solamente

si el generador solar no está puesto a tierra.
La monitorización del aislamiento y del contacto a tierra debe cumplir las

disposiciones locales y la normativa para la prevención de accidentes.
La monitorización del aislamiento y del contacto a tierra debe ser

adecuada para el servicio en redes mixtas (CA y CC). De lo contrario
pueden producirse activaciones o mediciones erróneas a consecuencia
del comportamiento en el funcionamiento del inversor.
Rango de medida a partir de aprox. 2 kΩ

Valor de activación 4 kΩ (recomendado por el fabricante). De lo contrario,

las resistencias y corrientes de fuga internas del generador solar pueden
provocar activaciones erróneas.
La monitorización del aislamiento y del contacto a tierra debe estar

conectada de forma que al activarse, los inversores centrales se
desconecten inmediatamente.
Opciones para desconectar de la red:
– Interrumpir la alimentación de corriente auxiliar
– Utilizar un interruptor seccionador
– Entrada de señal X21.9/10: si se desea desconectar el equipo de forma
rápida, asignar la entrada de señal X21.9/10 (230 V, 10 mA)(Entrada de
señal: dispositivo de monitorización externo, p. 36)
Fusible de alimentación de corriente auxiliar
16 A, tipo B o equivalente

