3. Wählen Sie die geeigneten Einstellungen für Statusausgänge:
Name
•
• Modul
E/A (sofern zutreffend)
•
Klemme
•
Eingang oder Ausgang (sofern zutreffend)
•
Signallogik
•
• Blinkrate

8.3 Entwerfen der Steuerungslogik

So entwerfen Sie die Steuerungslogik:
1. Fügen Sie die gewünschten sicherheits- und nicht sicherheitsrelevanten Eingänge hinzu:
• Auf der Registerkarte Geräte: Klicken Sie auf unter dem Modul, mit dem der Eingang verbunden werden
soll, auf
• Auf der Registerkarte Funktionsansicht: Klicken Sie auf einen leeren Platzhalter in der linken Spalte.
Siehe Hinzufügen von Eingängen und Statusausgängen
schaften.
2. Fügen Sie Logik- und/oder Funktionsblöcke hinzu (siehe
Seite 106), indem Sie auf einen beliebigen leeren Platzhalter im mittleren Bereich klicken.
Anmerkung: Die Ansprechzeit der Sicherheitsausgänge kann sich erhöhen, wenn eine große
Anzahl von Blöcken zur Konfiguration hinzugefügt wird. Verwenden Sie die Funktions- und
Logikblöcke effizient, um optimale Ansprechzeiten zu erzielen.
3. Stellen Sie die geeigneten Anschlüsse zwischen den hinzugefügten Eingängen, Funktions- und Logikblöcken
und den Sicherheitsausgängen her.
Anmerkung: Die Checkliste auf der linken Seite enthält eine Anzeige der Anschlüsse, die für
eine gültige Konfiguration erforderlich sind. Alle dort aufgeführten Anschlüsse müssen ver-
bunden werden. Der Sicherheitskontroller akzeptiert keine ungültige Konfiguration.
Anmerkung: Der Ausgangsknoten eines beliebigen Elements kann mit mehreren Ein-
gangsknoten verbunden werden. Ein Eingangsknoten kann nur mit einem Element verbunden
sein.
Tipp: Zur Unterstützung beim Erstellen einer gültigen Konfiguration zeigt das Programm hil-
freiche Quickinfos an, wenn Sie versuchen, einen ungültigen Anschluss zu verbinden.

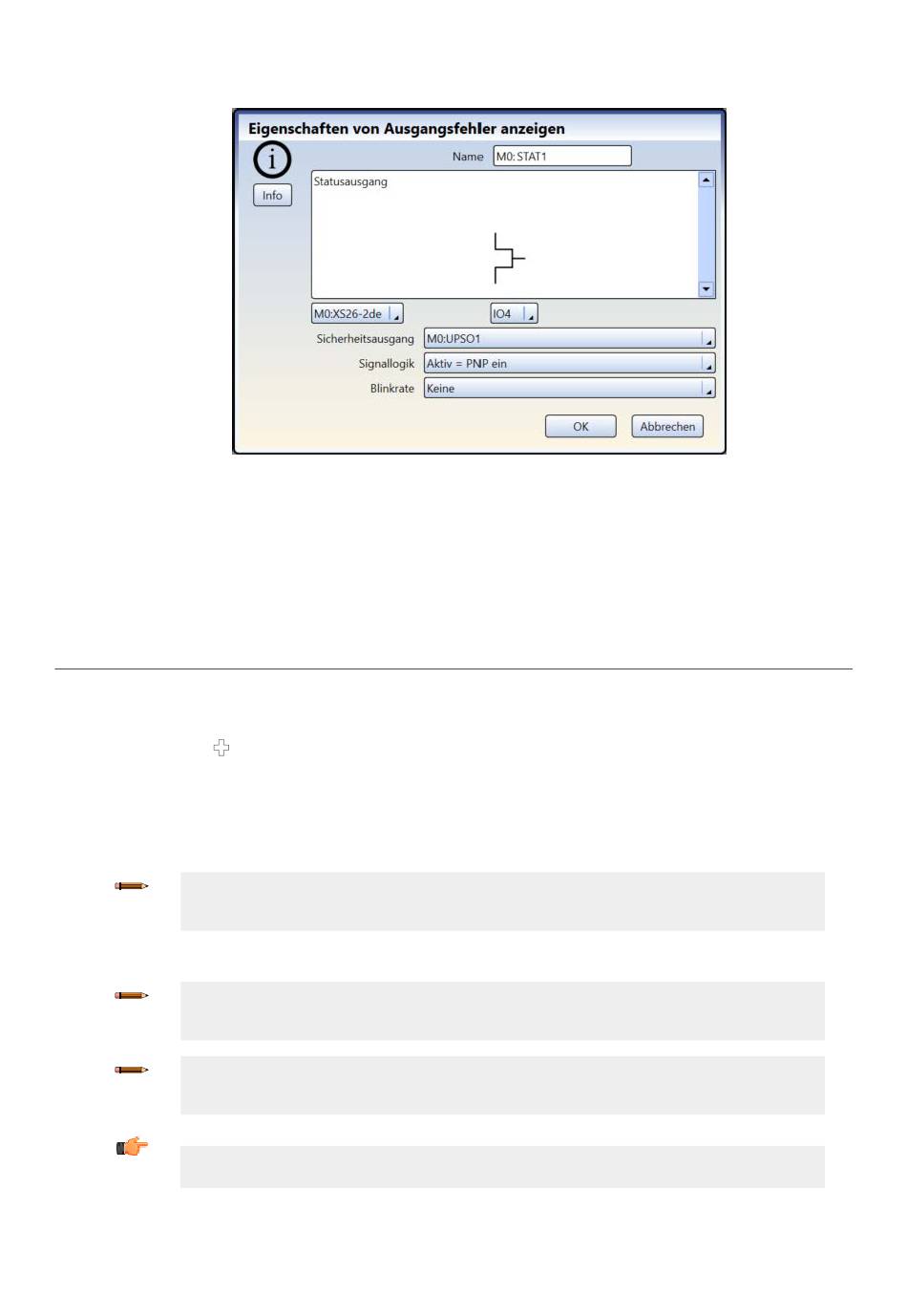

Abbildung 56. Statusausgangs-Eigenschaften
(das Modul kann im Fenster Eigenschaften für den Eingang geändert werden).
www.bannerengineering.com
Sicherheitskontroller XS/SC26-2 und SC10-2
auf Seite 79 für weitere Informationen und Geräteeigen-
Logikblöcke auf Seite 103 und Funktionsblöcke auf
83
