Sicherheitskontroller XS/SC26-2 und SC10-2
9.6.2 Funktionsblöcke
Funktionsblöcke enthalten integrierte Funktionen für die gängigsten Anwendungen in einem Block. Man kann zwar prin-
zipiell eine Konfiguration ohne Funktionsblöcke erstellen, aber die Verwendung von Funktionsblöcken bietet substan-
zielle Effizienzvorteile, ist benutzerfreundlicher und zeichnet sich durch höhere Funktionalität aus.
Bei den meisten Funktionsblöcken wird davon ausgegangen, dass das entsprechende Sicherheitseingangsgerät mit ih-
nen verbunden ist. Die Checkliste auf der linken Seite erstellt eine Benachrichtigung, wenn ein obligatorischer Ans-
chluss nicht verbunden wurde. Je nach Anwendung können einige Funktionsblöcke mit anderen Funktionsblöcken und/
oder Logikblöcken verbunden werden.
Zweikanalige Sicherheitseingänge haben zwei separate Signalleitungen. Bei manchen Komponenten sind beide zweika-
naligen Signale positiv (+ 24 V DC), wenn das Sicherheitseingangsschaltgerät im EIN -Zustand ist. Andere Geräte haben
möglicherweise eine antivalente Schaltungsstruktur, bei der ein Kanal 24 V DC und der andere 0 V DC hat, wenn das
Eingangsschaltgerät im EIN -Zustand ist. Anstatt ein Sicherheitseingangsgerät als eingeschaltet (z. B. 24 V DC) oder
ausgeschaltet (z. B. 0 V DC) zu bezeichnen, werden in diesem Handbuch die Begriffe Ein-Zustand und Aus-Zustand
verwendet.
9.7 Registerkarte Schaltplan
Die Registerkarte Schaltplan zeigt die Anschlussbelegungen und die elektrischen Schaltungen für die Sicherheits- und
nicht sicherheitsrelevanten Eingänge, Sicherheitsausgänge und Statusausgänge sowie etwaige unbelegte Anschlüsse,
die für das ausgewählte Modul zur Verfügung stehen. Verwenden Sie den Schaltplan als Anleitung für die physikalische
Verbindung der Geräte. Navigieren Sie zwischen den Modulen anhand der Symbolleiste „Seitennavigation" oben rechts
in der Software.
106

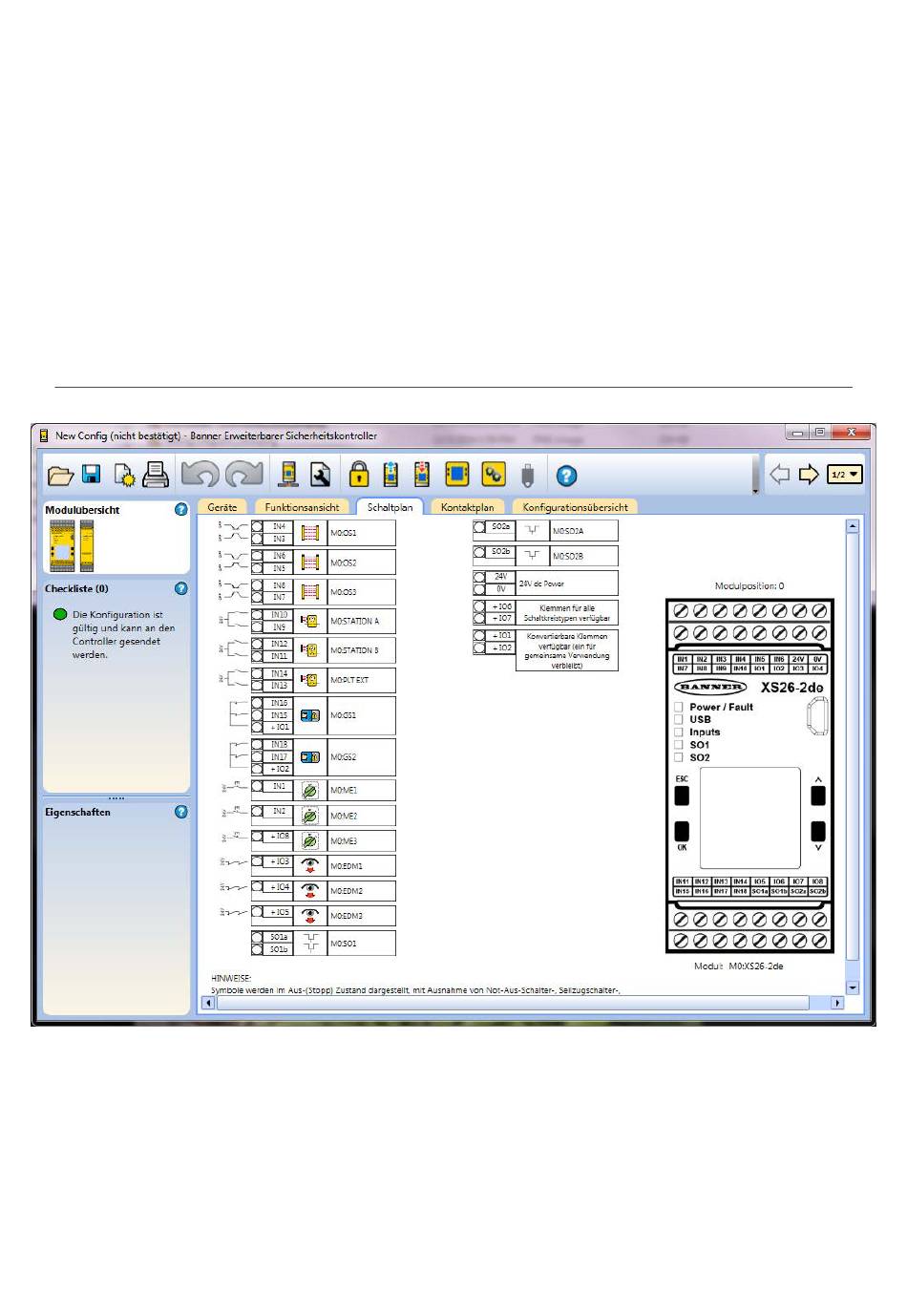

Abbildung 76. Registerkarte Schaltplan: XS26-2
