12 Industrie-Ethernet – Übersicht
Eine Hilfe beim Aufbau der Ethernet-Kommunikation zwischen dem Sicherheitskontroller und einer SPS oder HMI.
Die folgenden Abschnitte enthalten die Anleitung für Sicherheitskontroller mit der Bezeichnung FID 2 auf dem Type-
nschild und den Datumcodes 1717 oder später sowie für Sicherheitskontroller ab FID 3.
Für FID 2-Sicherheitskontroller mit Datumcodes 1716 oder früher siehe
XS26/SC26-2E (FID 2 1716-) . Für FID 1-Sicherheitskontroller mit Datumcodes 1547 oder später siehe Benutzerhand-
buch zum Industrie-Ethernet XS/SC26-2E (FID 1) . Für ältere Versionen der FID 1-Sicherheitskontroller siehe Benutzer-
handbuch zum Industrie-Ethernet XS/SC26-2E (ALT) . Für Informationen, wo Sie diese Dokumente finden, siehe
XS/SC26-2-EDS-Datei und -Dokumentation sollten Sie verwenden?
Für PROFINET-Verbindungen auf SC10-2-Kontrollern und XS/SC26-2-Kontrollern ab FID 2 siehe
231.
12.1 Konfiguration des Sicherheitskontrollers
Vergewissern Sie sich, dass die Option Netzwerkschnittstelle aktivieren markiert ist und die Netzwerkeinstellungen en-
tsprechend dem ausgewählten Protokoll konfiguriert sind.
1. Verbinden Sie den Sicherheitskontroller über das SC-USB2-USB-Kabel mit dem PC, um den Port zu aktivieren.
2. Öffnen Sie die Software des Sicherheitskontroller von Banner.
3. Klicken Sie auf
4. Markieren Sie das Kontrollkästchen Netzwerkschnittstelle aktivieren.
5. Konfigurieren Sie entsprechend Ihrem Netzwerk die IP-Adresse und die Subnetzmaske.
Anmerkung: Wenn eine virtuelle Reset- oder Abbruchverzögerung verwendet wird, muss ein
Auslösecode definiert und an den Sicherheitskontroller gesendet werden.
6. Klicken Sie auf Senden.
7. Klicken Sie auf den Pfeil Erweitert, um gegebenenfalls die erweiterten Netzwerkeinstellungen zu konfigurieren.
Nachfolgend sind die Standardwerte für den Ethernet-Port und das Industrie-Ethernet des Sicherheitskontrollers
angegeben.
8. Geben Sie das entsprechende Passwort ein, um die Konfigurations- und Netzwerkeinstellungen für den Sicher-
heitskontroller zu ändern.
9. Vergewissern Sie sich, dass der Sicherheitskontroller eine gültige und bestätigte Konfigurationsdatei hat.
Der Ethernet-Port ist aktiviert.
158
Netzwerkeinstellungen.

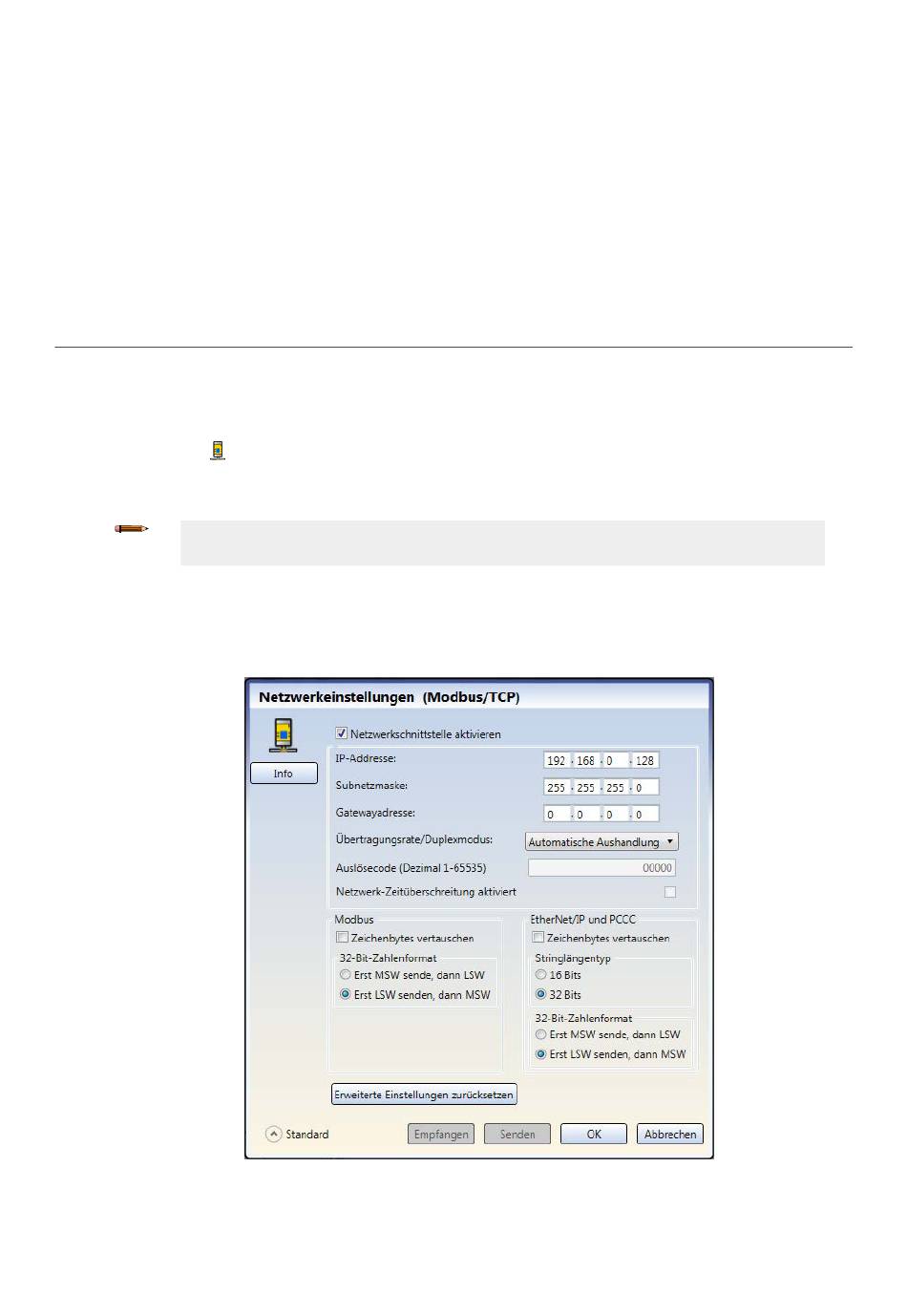

Abbildung 148. Standardwerte
www.bannerengineering.com
Benutzerhandbuch zum Industrie-Ethernet
auf Seite 160.
Welche
PROFINET
auf Seite
