Sicherheitskontroller XS/SC26-2 und SC10-2
Ausgangsfehler anzeigen, alle
Gibt an, wenn irgendein Sicherheitsausgang einen Fehler aufweist.
Logischen Status des Ausgangs verfolgen
Gibt den logischen Status eines bestimmten Sicherheitsausgangs an. Beispiel: Der logische Status ist Aus,
aber der Sicherheitsausgang befindet sich in der Ausschaltverzögerung und ist physikalisch noch nicht ausge-
schaltet.
Status des Verzögerungsblocks verfolgen (XS/SC26-2 ab FID 2 und SC10-2)
Gibt den Status eines bestimmten Funktionsblocks an.
Pressen-Funktionsblock verfolgen (XS/SC26-2 ab FID 4)
Zeigt den Status einer Reihe von Pressenfunktionsereignissen an; siehe
der Pressensteuerung
Warten auf manuellen Reset
Gibt an, dass ein bestimmter konfigurierter Reset erforderlich ist.
Anmerkung: Wenn der manuelle Reset-Eingang mit einem Reset-ODER-Block verbun-
den ist, kann dieser Statusausgang nicht verwendet werden.
Systemsperre
Gibt einen nicht funktionsfähigen Sperrzustand an, zum Beispiel einen nicht zugeordneten Eingang, der an die
24-V-Versorgung angeschlossen ist.
7.9.3 XS/SC26-2: Statusausgangsfunktion der Pressen-
steuerung
Der Pressensteuerungs-Funktionsblock hat mehrere Ein- und Ausgänge. Dies führt zu einer Statusausgangsfunktion,
die kein einfaches Ein-/Ausschalten für eine einzelne Komponente ist. Der Statusausgang des Pressensteuerungs-
blocks verfügt über sieben verschiedene Ereignisse, die über den Statusausgang signalisiert werden können. Der Sta-
tusausgang des Pressensteuerungsblocks kann so konfiguriert werden, dass er ein, zwei oder drei Signale sendet.
Jedes Signal vom Statusausgang des Pressensteuerungsblocks kann wie folgt aussehen:
•
Konstant ein
•
2 Impulse pro Sekunde
•
3 Impulse pro Sekunde
Der Statusausgang des Pressensteuerungsblocks ist nur als physischer Statusausgang verfügbar. Jeder physische Sta-
tusausgang kann drei verschiedene Ereignisse signalisieren.
Die folgende Abbildung zeigt die Standardeinstellungen des Statusausgangs des Pressensteuerungs-Funktionsblocks:
76
auf Seite 76 für Details.

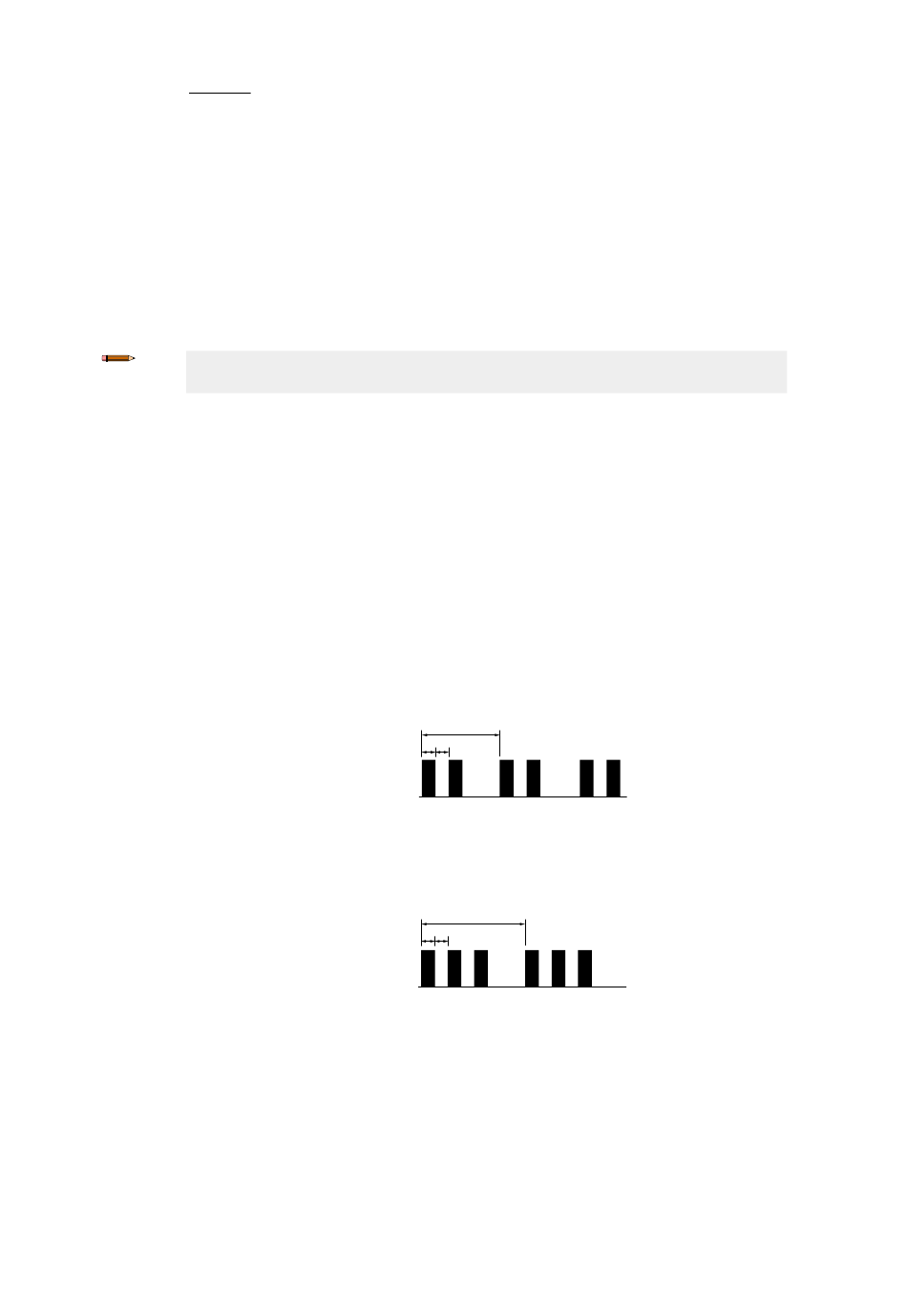

Abbildung 46. 2 Impulse pro Sekunde
2 Impulse pro Sekunde
t1 = 100 ms, t2 = 100 ms und t3 = 1 Sekunde
Abbildung 47. 3 Impulse pro Sekunde
3 Impulse pro Sekunde
t1 = 100 ms, t2 = 100 ms und t3 = 1 Sekunde
www.bannerengineering.com
XS/SC26-2: Statusausgangsfunktion
t3
t1
t2
t3
t1
t2
