Beispiele für fehlerhafte Verbindungsoptionen
Im Folgenden finden Sie Beispiele für die Auswahl einer falschen Verbindung aus der EDS-Datei.
Beispiel 1
Versuch, eine "VI Status/Fehler (100)"-Verbindung auf einem Sicherheitskontroller zu verwenden, der keine virtuellen
Eingänge unterstützt; O>T Baugruppeninstanz 113 existiert für diese Hardware nicht.

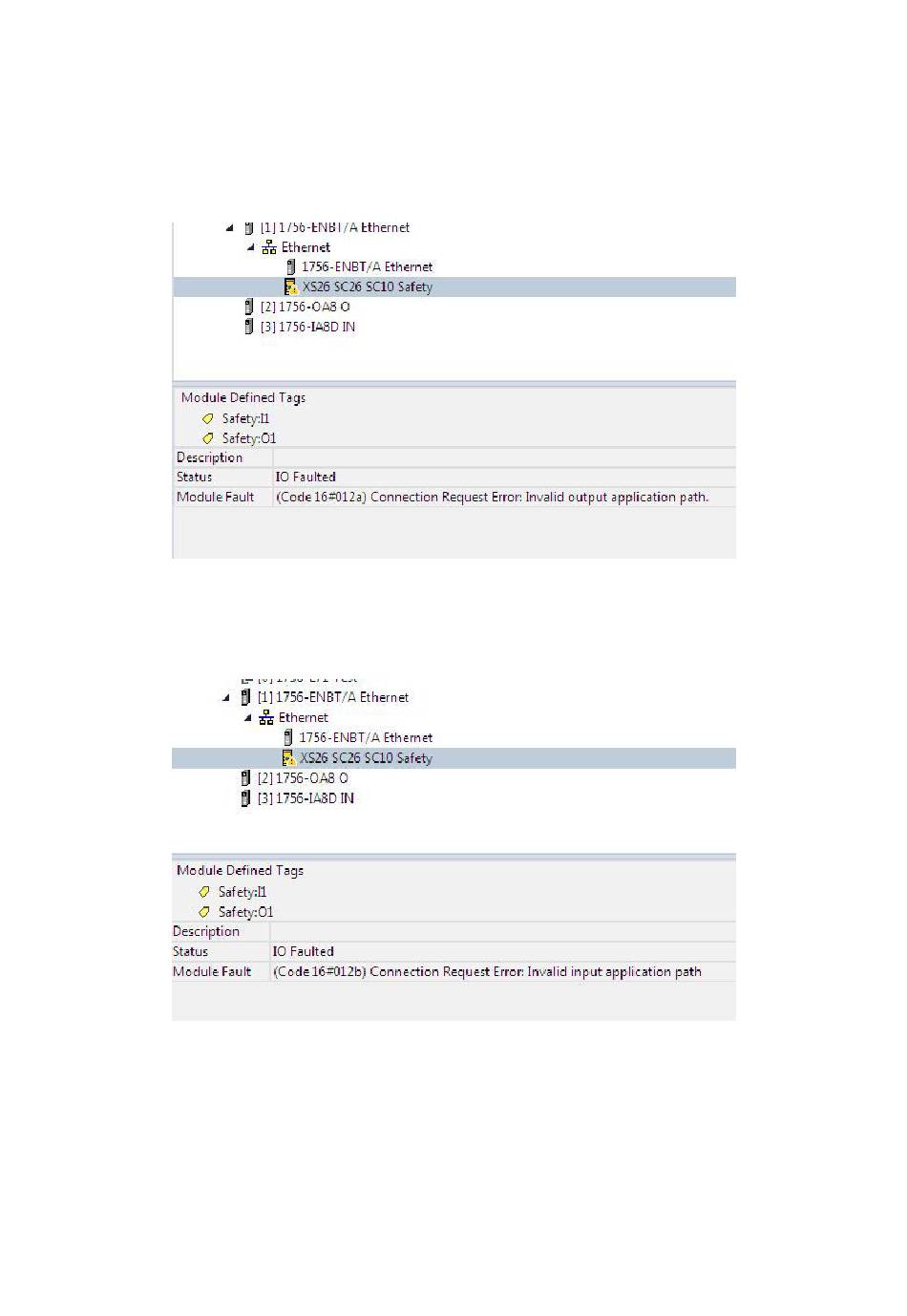

Abbildung 163. Falsch: Verwendung von VI/Status-Fehlern auf einem Sicherheitskontroller, der diese Funktion nicht unterstützt
Beispiel 2
Versuch, die "Reset/Abbruchverzögerung (103)"-Verbindung auf einem Sicherheitskontroller zu verwenden, der keine
virtuellen Eingänge unterstützt; T>O Baugruppeninstanz 103 existiert für diese Hardware nicht.
Abbildung 164. Falsch: Reset/Abbruchverzögerung auf einem Sicherheitskontroller, der diese Funktion nicht unterstützt
Beispiel 3
Versuch, eine "VRCD plus ISD (104)"-Verbindung auf einem Sicherheitskontroller zu verwenden, der ISD nicht unter-
stützt; T>O Baugruppeninstanz 104 existiert für diese Hardware nicht.
