Einstellungsparameter für One-Shot
One Shot Time (One-Shot-Zeit): 1 ms bis 5 Minuten, in 1-ms-Schritten
Standardeinstellung ist 100 ms.
Abbruchtyp
•
Kein Abbruch
•
Abbruchverzögerungsknoten
1-Impuls-Modus
Wenn der Normal-Modus gewählt ist, wird der Ausgangsknoten eingeschaltet, wenn der Eingangsknoten eingeschaltet
wird. Der Ausgang bleibt für die für die One-Shot-Einstellung eingestellte Zeit eingeschaltet, unabhängig von Zustand-
sänderungen des Eingangs. (Zeitverlaufsdiagramme mit typischen One-Shot-Zeiten im Normal-Modus finden Sie unter
Abbildung 129
auf Seite 145.)

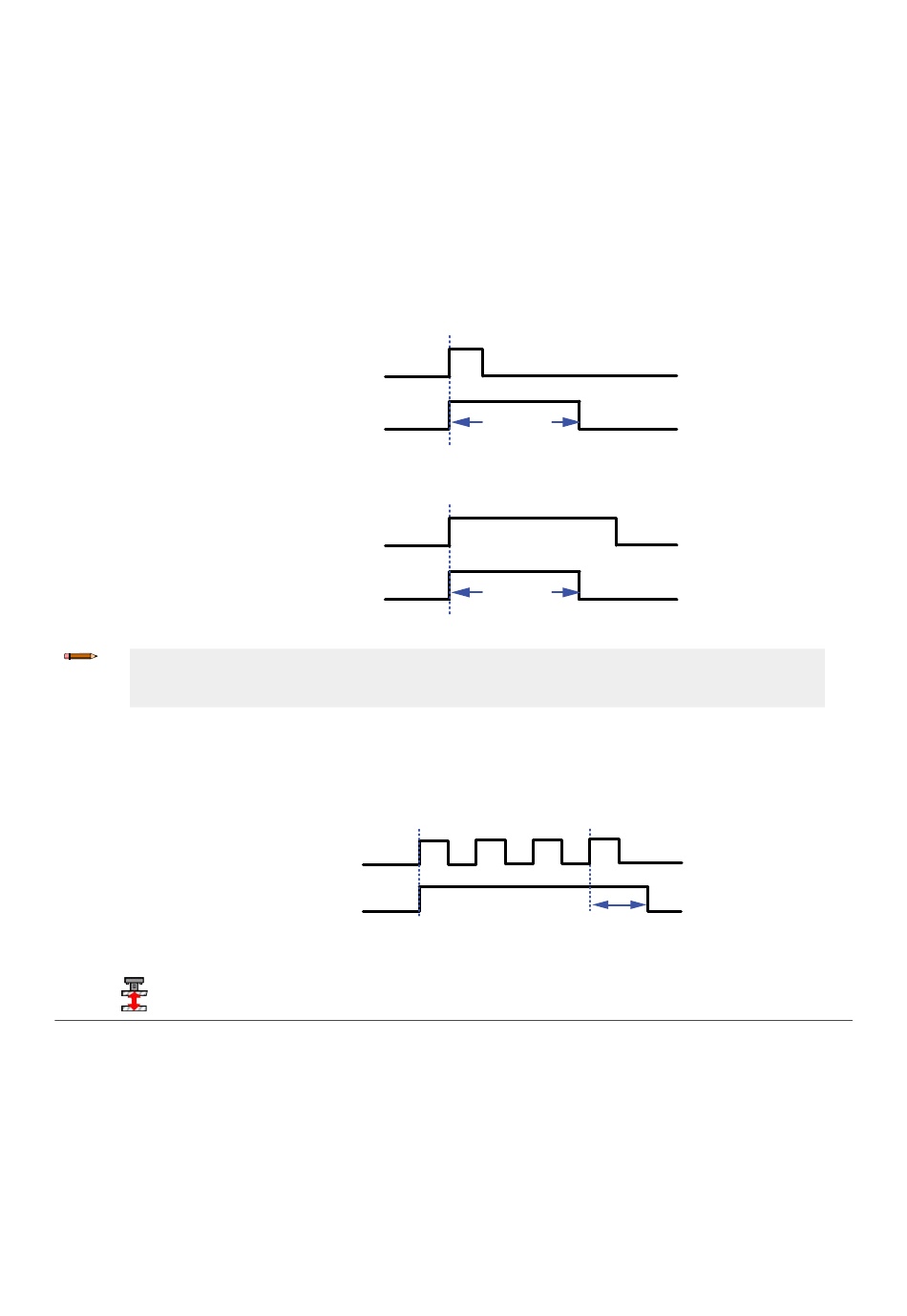

Abbildung 129. Zeitverlaufsdiagramme mit typischen One-Shot-Zeiten im Normal-Modus
Ausgangsknoten
Ausgangsknoten
Anmerkung: Die Einschaltzeit des Sicherheitsausgangs wird durch die Einschaltverzögerung des Si-
cherheitsausgangs reduziert (ca. 60 ms). Je kürzer die One-Shot-Zeit, desto ausgeprägter ist die Re-
duktion (größerer Prozentsatz des gewünschten Impulses).
Wenn der Heartbeat-Modus ausgewählt ist, wird der Ausgangsknoten eingeschaltet, wenn der Eingangsknoten einge-
schaltet wird. Der Ausgang bleibt für die für die One-Shot-Einstellung festgelegte Zeit eingeschaltet. Beim Aus- und
Wiedereinschalten des Eingangsknotens wird der für den One-Shot eingestellte Timer zurückgesetzt. (Ein Zeitverlaufs-
diagramm mit typischen One-Shot-Zeiten im Heartbeat-Modus finden Sie unter
Ausgangsknoten
10.7
Pressensteuerung (XS/SC26-2 ab FID 4)
Der Pressensteuerungs-Funktionsblock ist für den Einsatz mit einfachen hydraulischen/pneumatischen motorgetriebe-
nen Pressen konzipiert.
Es gelten die folgenden Standards:
B11.2-2013, Safety Requirements for Hydraulic and Pneumatic Power Presses (Sicherheitsanforderungen für hy-
draulische und pneumatische Pressen)
DIN EN ISO 16092-1:2018, Werkzeugmaschinen-Sicherheit − Pressen − Teil 1: Allgemeine Sicherheitsanforderun-
gen
DIN EN ISO 16092-3, Werkzeugmaschinen-Sicherheit − Pressen − Teil 3: Sicherheitsanforderungen für hydraulische
Pressen
EN ISO 16092-4, Werkzeugmaschinen − Sicherheit von Pressen − Teil 4: Pneumatische Pressen
Es liegt in der alleinigen Verantwortung des Anwenders, sicherzustellen, dass die Anwendung mit diesen und allen an-
deren geeigneten Standards (einschließlich weiterer Standards für Pressen) übereinstimmt.
Eingangsknoten
One-Shot-
Eingangsknoten
One-Shot-
Abbildung 130. Zeitverlaufsdiagramm mit One-Shot-Zeiten im Heartbeat-Modus
Eingangsknoten
One-Shot-
www.bannerengineering.com
Sicherheitskontroller XS/SC26-2 und SC10-2
ONE-SHOT-
ZEIT
ONE-SHOT-
ZEIT
Abbildung 130
ONE-SHOT-
ZEIT
auf Seite 145.)
145
