AUFWÄRTSBEWEGUNG
Nothalt-
Schalter
So erstellen Sie die Konfiguration für diese Anwendung:
1. Klicken Sie auf Neues Projekt.
2. Legen Sie die Projekteinstellungen fest.
Siehe Projekteinstellungen
3. Wählen Sie das gewünschte Basiskontroller-Modell aus.
Siehe Registerkarte Geräte
4. Fügen Sie die folgenden Eingänge hinzu und ändern Sie bei Bedarf den Namen und den Schaltungstyp.
Eingang
Zyklusinitiierung
TOS (ein/aus)
BOS (ein/aus)
Manueller Reset
Nothaltschalter
Optosensor
5. Öffnen Sie die Registerkarte Funktionsansicht.
6. Fügen Sie den Pressensteuerungs-Funktionsblock hinzu und konfigurieren Sie ihn.
a) Klicken Sie im mittleren Bereich der Registerkarte Functional View (Funktionsansicht) auf einen leeren Platz-
halter. Für weitere Informationen siehe
b) Wählen Sie Function Blocks (Funktionsblöcke) und dann Press Control (Pressensteuerung) aus.
c) Wählen Sie im Fenster Press Control Properties (Eigenschaften der Pressensteuerung) die Optionen PCI
(Press Control Input Function Block) (PCI [Funktionsblock Pressensteuerungseingang]) und Single Actuator
Control (Einzelauslösersteuerung) aus.

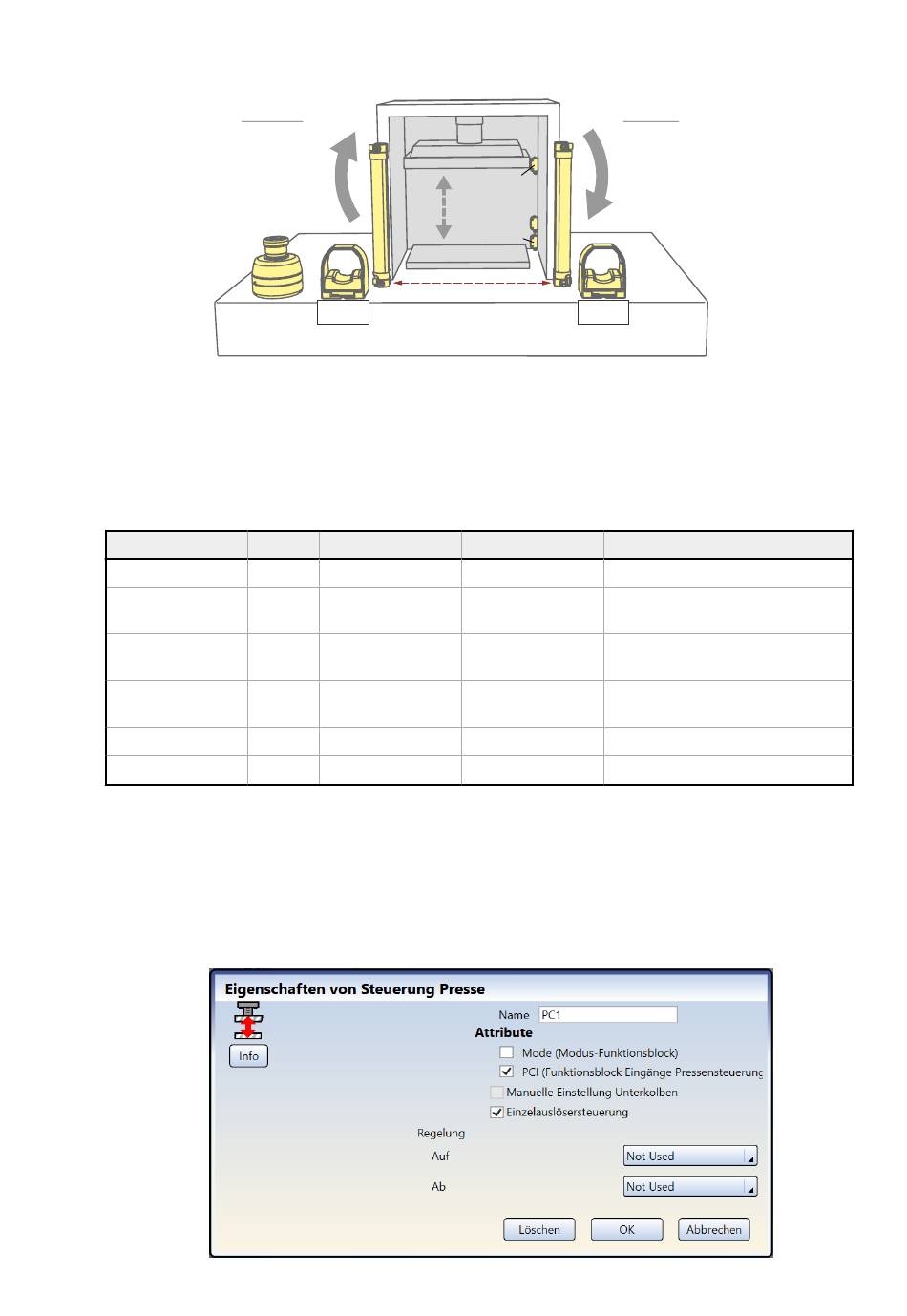

Abbildung 59. Beispielkonfiguration für eine einfache Pressensteuerung
AUFWÄRTS-HUB
ES1 aktiv
&
OS1 gemutet
Zweihand-
steuerung
auf Seite 100.
auf Seite 101.
Anzahl Typ
1 Sicherheitseingang IN1, IN2
1 Nicht sicherheitsre-
levant
1 Nicht sicherheitsre-
levant
1 Nicht sicherheitsre-
levant
1 Sicherheitseingang IN10, IN11
1 Sicherheitseingang IN8, IN9
Funktionsblöcke
Abbildung 60. Eigenschaften der Pressensteuerung
www.bannerengineering.com
Sicherheitskontroller XS/SC26-2 und SC10-2
Zyklus-
initiierung
ABWÄRTSBEWEGUNG
Presse
Top-of-Stroke-
Kontakt (TOS)
Einzelauslösersteuerung aktiviert
Bottom-of-Stroke-
Kontact (BOS)
Lichtvorhang
Zweihand-
steuerung
Anschlüsse Schaltung
Zweikanalig, 2 Anschlüsse
IN5 Einkanalig, 1 Anschluss
IN6 Einkanalig, 1 Anschluss
IN7 Einkanalig, 1 Anschluss
Zweikanalig, 2 Anschlüsse
Zweikanalig, pnp
auf Seite 106.
ABWÄRTS-HUB
ES1 aktiv
&
OS1 aktiv
89
