Sicherheitskontroller XS/SC26-2 und SC10-2
Schrittintervall: Legt fest, um welches Zeitintervall die Einzelschritt-Schaltfläche vorrückt, wenn sie betätigt wird. Die
Größe des Intervalls richtet sich nach der Größe der Konfiguration.
Wählen Sie Wiedergabe, um die Simulation zu starten. Der Zeitgeber läuft und die sich drehenden Zahnräder zeigen an,
dass die Simulation läuft. Die Registerkarten Funktionen, Geräte und Schaltplan werden aktualisiert, sodass die simu-
lierten Gerätezustände visuell dargestellt werden. Die Konfiguration kann so getestet werden. Klicken Sie auf die Ele-
mente, die getestet werden sollen. Ihre Farbe und ihr Zustand ändern sich entsprechend. Rot gibt den Stopp- oder aus-
geschalteten Zustand an. Grün gibt den RUN- oder eingeschalteten Zustand an. Gelb gibt einen Fehlerzustand an. Or-
ange zeigt an, dass der Eingang vor der Inbetriebnahme der Simulation eingeschaltet wurde. Wegen eines notwendigen
Anlauf-Ausschalttests muss der Ausgang erst als ausgeschaltet gesehen werden, bevor er als eingeschaltet erkannt
werden kann.

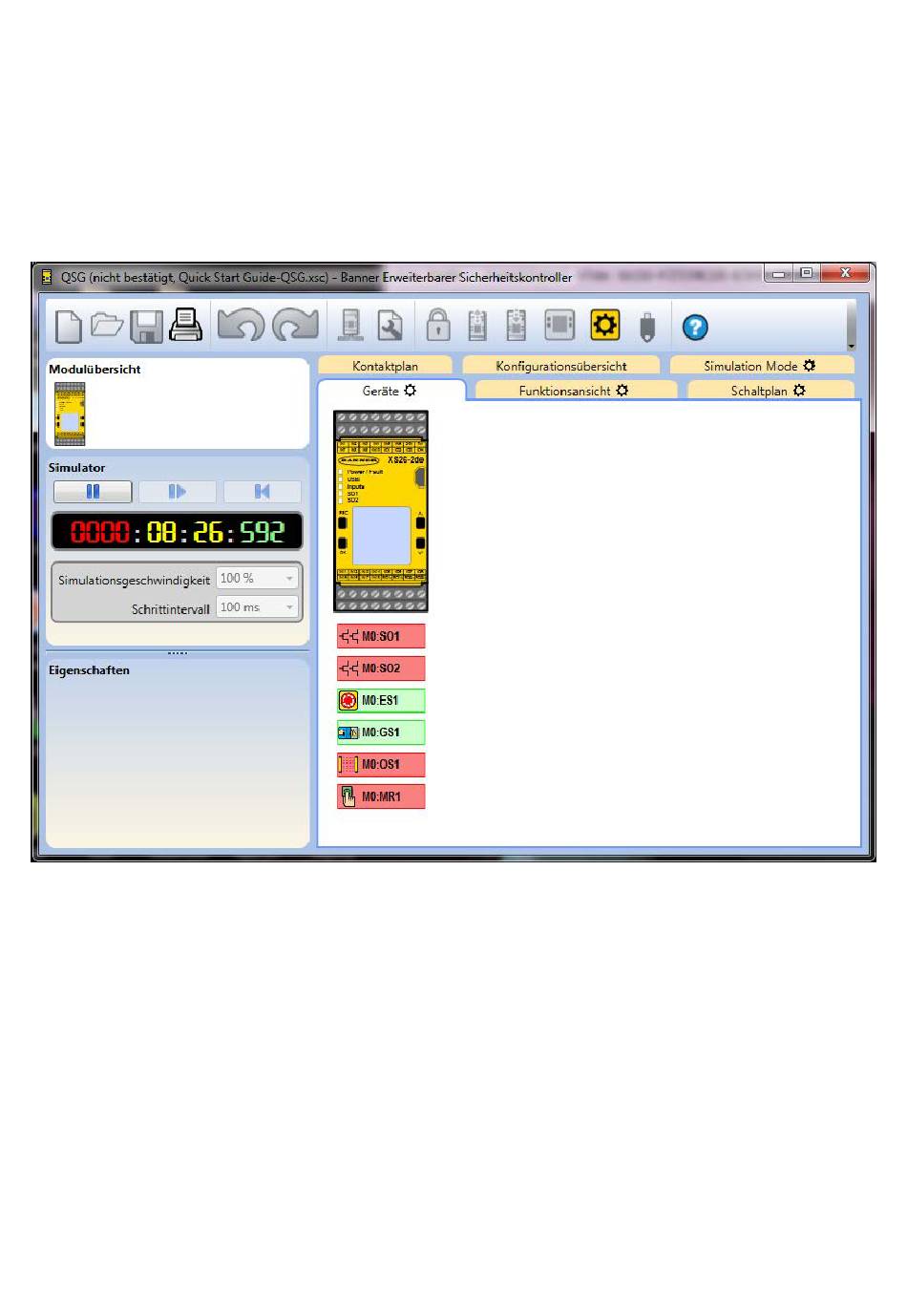

Abbildung 99. Simulationsmodus: Registerkarte Geräte
