Sicherheitskontroller XS/SC26-2 und SC10-2
Zum Konfigurieren der Muting-Option für die Zweihandsteuerung müssen die TC-Bedienelemente erst mit dem
Zweihandsteuerungs-Funktionsblock in der Funktionsansicht verbunden werden. Die Kontrollkästchen (blaues
Quadrat oben) im Menü Eigenschaften zeigen die Namen aller Eingangsgeräte für TC-Bedienelemente an. Nur
die Stations felder der Zweihandsteuerung, deren Kontrollkästchen aktiviert sind, werden gemutet.
Zweihandsteuerung
mit Muting:
Schutz der Zweihandsteuerung gegen Aktivierung bei Anlauf Die Zweihandsteuerungslogik des Sicherheitskontrollers
lässt es nicht zu, dass sich der zugeordnete Sicherheitsausgang einschaltet, wenn die Spannung angelegt wird, wäh-
rend sich die Bedienelemente der Zweihandsteuerung noch im Ein-Zustand befinden. Die Bedienelemente der Zwei-
handsteuerung müssen in den Aus-Zustand wechseln und dann wieder in den Ein-Zustand, bevor sich der Sicherheit-
sausgang einschalten kann. Sicherheitsausgänge, die einer Zweihandsteuerungsvorrichtung zugeordnet sind, haben
keine Option für manuellen Reset.
154

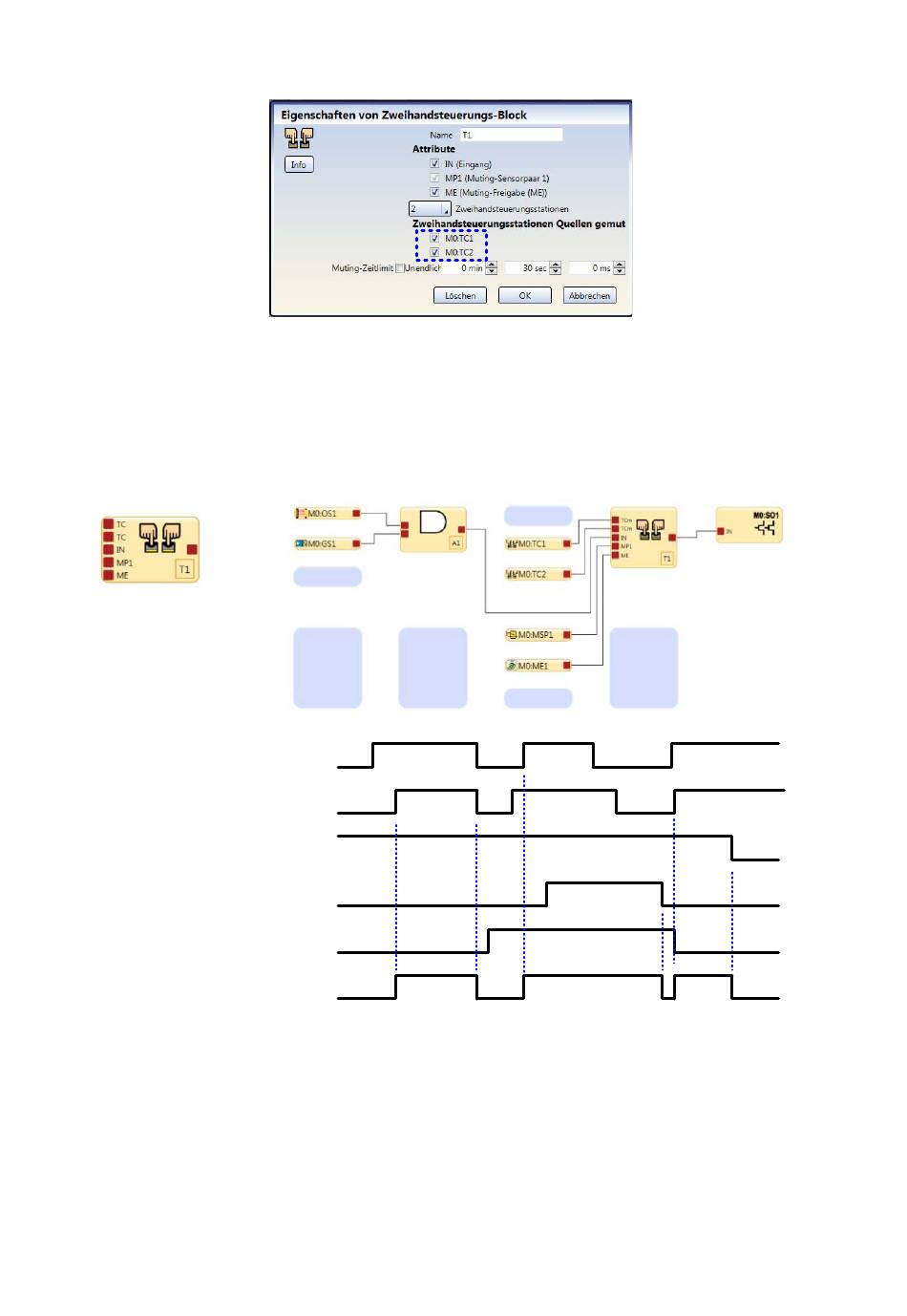

Abbildung 145. Muting-Optionen für Zweihandsteuerungen
Abbildung 146. Zeitablauf-Diagramm: Zweihandsteuerungsblock mit Muting
M0:TC1
M0:TC2
A1-Ausgang
M0:MSP1
M0:ME1
M0:SO1
Die Auslöser TC1 und TC2 können unabhängig vom Zustand des Eingangs für die Muting-Freigabe
(ME1) − ein- oder ausgeschaltet − einen Zweihandzyklus auslösen. ME1 muss aktiv sein, damit die
MSP1-Muting-Sensoren SO eingeschaltet lassen, nachdem die Auslöser TC1 und TC2 in den
Stoppzustand geschaltet haben.
