Sicherheitskontroller XS/SC26-2 und SC10-2
Netzwerkeinstellungen: PROFINET (XS/SC26-2 ab FID 2 und SC10-2)
Klicken Sie nach der Auswahl des PROFINET-Protokolls in der Software auf der Registerkarte Industrie-Ethernet auf
Netzwerkeinstellungen, um das Fenster Netzwerkeinstellungen zu öffnen.
Klicken Sie auf Senden, um die Netzwerkeinstellungen auf den Sicherheitskontroller zu schreiben. Die Netzwerkeinstel-
lungen werden separat von den Konfigurationseinstellungen gesendet.
Klicken Sie auf Netzwerk-Zeitüberschreitung aktiviert, damit alle konfigurierten virtuellen Ein-/Ausschaltungen bzw. vir-
tuellen Muting-Aktivierungen im Falle einer Netzwerk-Zeitüberschreitung deaktiviert werden. Als Netzwerk-Zeitübers-
chreitung wurden 5 Sekunden festgelegt.
Anmerkung: Aktivieren oder deaktivieren Sie mit dem Passwort-Manager die Berechtigung zum Än-
dern der Netzwerkeinstellung für Benutzer2 und Benutzer3.
9.10.2 Erstellen von SPS-Tags/Etiketten-Dateien
Verwenden Sie die Software des Sicherheitskontroller von Banner, um eine .csv- oder .xml-Datei mit den Namen aller
virtuellen Statusausgänge und -eingänge zu generieren.
Wenn Sie die in der Software des Sicherheitskontroller von Banner erstellten Namen als SPS-Tags/Labels verwenden
möchten, importieren Sie die .csv- bzw. .xml-Datei in die SPS-Software über Ethernet/IP-Baugruppen oder PROFINET.
Erstellen Sie zuerst alle Statusausgänge und -eingänge, die Sie in der Software des Sicherheitskontroller von Banner
haben möchten. Weisen Sie gegebenenfalls unter Netzwerkeinstellungen einen Auslösecode zu. Vergewissern Sie sich
dann, dass das gewünschte Protokoll ausgewählt ist (entweder Ethernet/IP-Baugruppen oder PROFINET).
Erstellen einer CSV-Datei für Ethernet/IP-Baugruppen
Zwei Elemente müssen bekannt sein:
•
Der Name, der dem Sicherheitskontroller in der SPS zugewiesen ist. Dieser ist erforderlich, um die Datei zu gen-
erieren, die in die SPS-Software der Ethernet/IP-Baugruppe importiert werden soll.
•
Welche Eingangs- und Ausgangsbaugruppeninstanzen angefordert werden sollen.
1. Vergewissern Sie sich, dass auf der Registerkarte Industrie-Ethernet in der Liste links Ethernet/IP-Baugruppen
ausgewählt ist.
2. Klicken Sie auf Exportieren.
Das Fenster Als CSV exportieren wird geöffnet.
3. Geben Sie im Feld Kontrollername den Namen ein, der dem Sicherheitskontroller in der SPS-Software zugewie-
sen ist.
4. Wählen Sie die gewünschte Instanz aus der Liste Instanz auswählen aus.
Die Auswahl der Instanz ist davon abhängig, welche Instanzen angefordert werden.
114

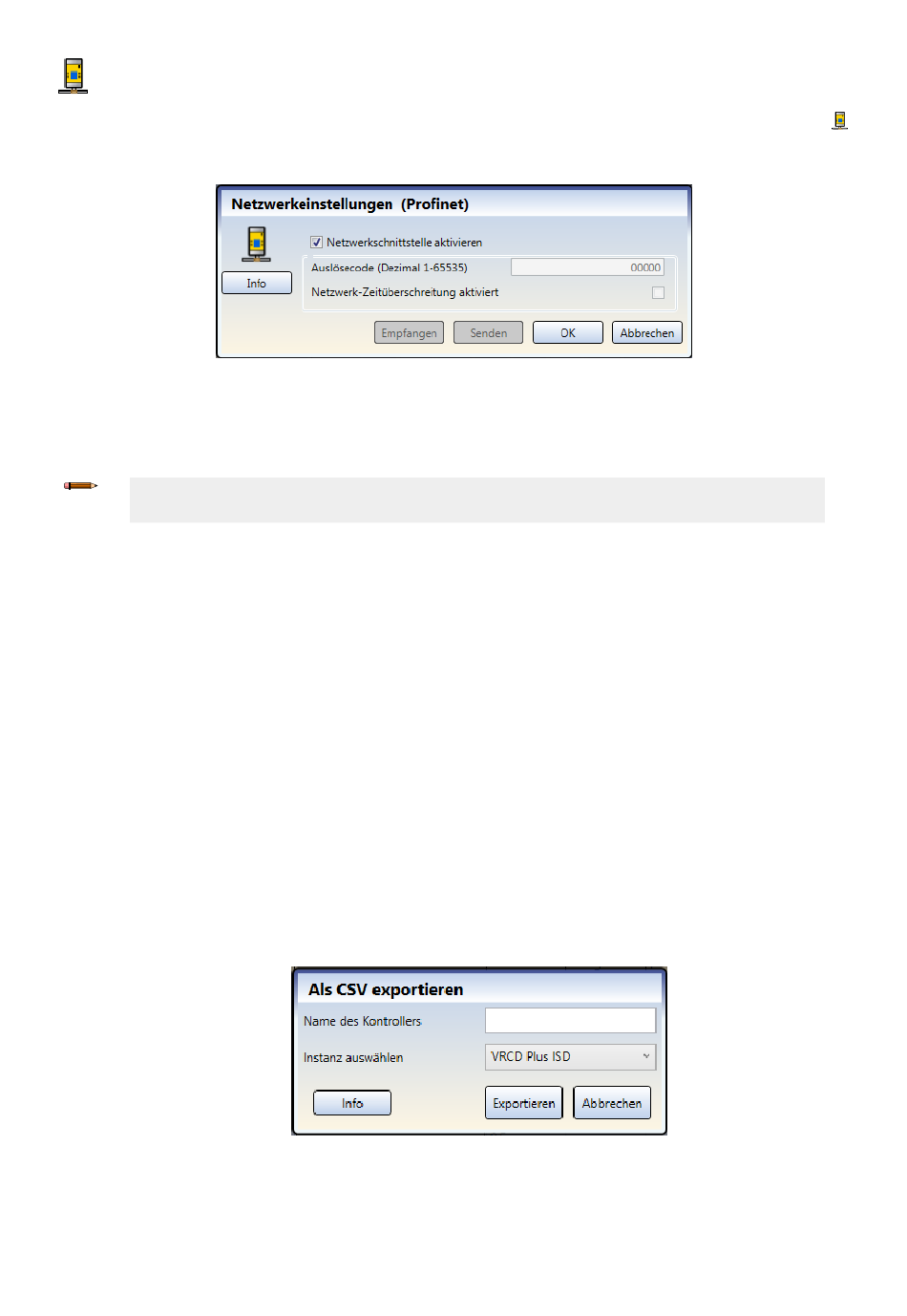

Abbildung 85. Netzwerkeinstellungen – PROFINET
Abbildung 86. Als CSV exportieren
