RP-R-4042B2, 4064B2

7.13.2 MECHANISCHE SICHERUNG DER INSTALLATION

• Prüfen Sie, dass alle Druckluftschläuche korrekt angeschlossen sind und der Maximaldruck
richtig auf 6-8 bar eingestellt ist.
• Stellen Sie sicher, dass alle Sicherungen an den Säulen
gleichmäßig einhaken. Falls nicht wiederholen Sie bitte
deren Justierung nach Kapitel 7.7

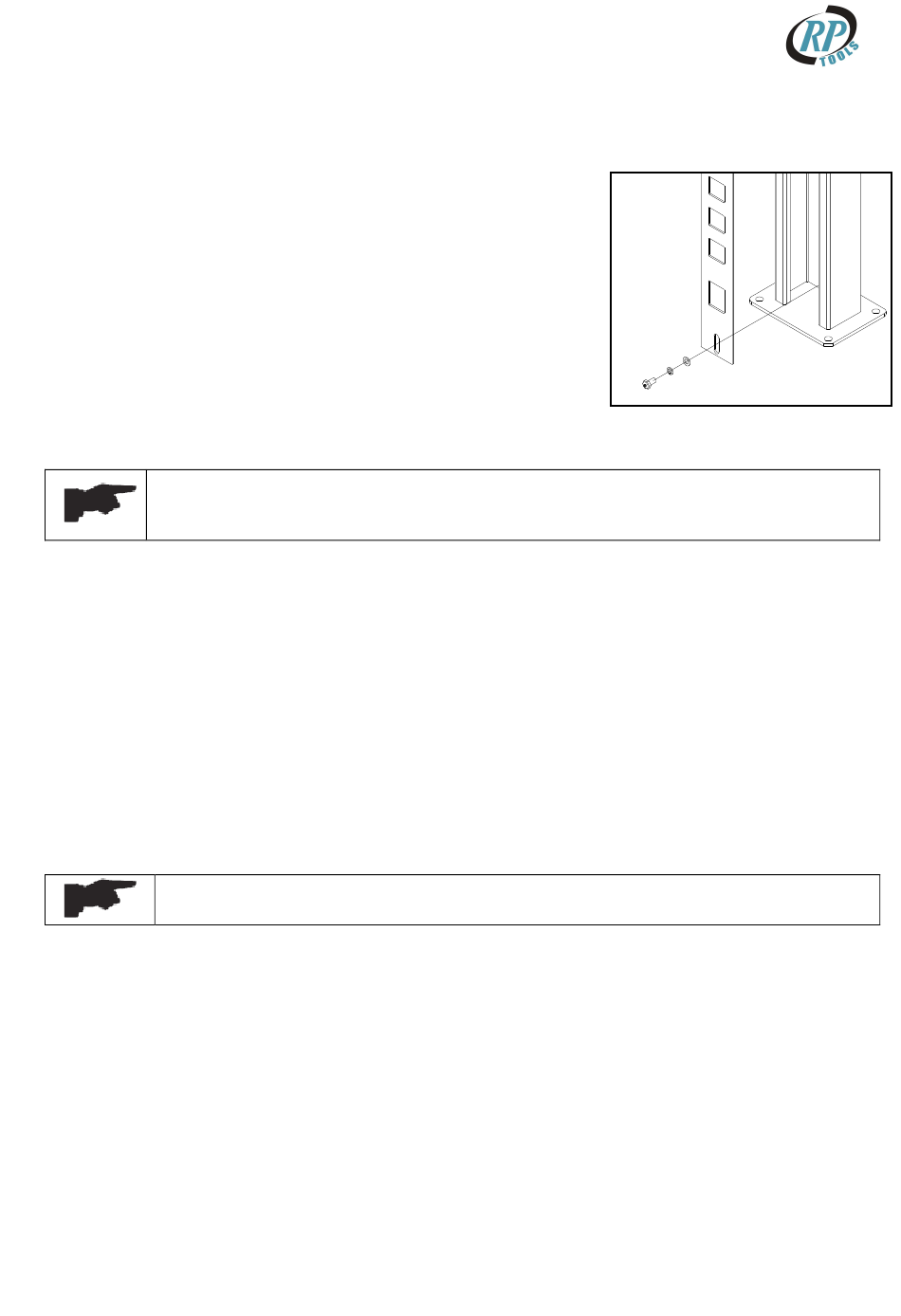

• Nach der Justierung benutzen Sie eine Schraube M16X30,
eine Sicherheitsunterlegscheibe D.16 und eine Unterleg-
scheibe, wie in Abb. 22 gezeigt, um die Zahnstangen zu fi-
xieren.
• Prüfen Sie, dass sowohl die Back-up-Sicherheits- als auch
die Sicherung gegen schlaffe Drahtseile funktionstüchtig
sind.

7.13.3 STAHLSEILE AUF KORREKTE MONTAGE

Zu Beginn werden sich die Drahtseile etwas ausdehnen. Es wird daher nötig sein,
diese nach etwa einer Woche, dann alle 3 Monate erneut zu justieren. Unterlassen
Sie dies, wird die Hebebühne ungleichmäßig heben.
• Prüfen Sie, dass alle Stahlseile korrekt verlegt sind und in ihren Führungsrollen verlaufen.
• Heben Sie die Hebebühne an, bis alle Seile die Hebebühne halten und prüfen Sie diese auf
gleichmäßige Spannung und darauf, dass die Hebebühne gleichmäßig gehoben wurden kann.
Falls nicht, wiederholen Sie die Justierung nach Kapitel 7.7.

7.13.4 HYDRAULISCHES SYSTEM AUF KORREKTE FUNKTION

• Korrekte Ölstand? Falls nicht: Nachfüllen!
• Heben Sie die Hebebühne auf volle Höhe und lassen Sie den Motor 2 Sekunden weiterlaufen.
• Überprüfen Sie alle Schlauchverbindungen, um sicherzustellen, dass es keinen Ölverlust gibt.
Sichern Sie die Verbindungen oder dichten Sie diese, falls nötig, neu ab.
• Überprüfen Sie, ob die Hebebühne ihre volle Höhe erreicht.
Falls der Öllevelstöpsel verloren geht oder beschädigt ist, bestellen Sie einen
Austausch. Der Öltank muss gut belüftet sein.
7.14 INSTALLATION DER ENDABSCHALTER FÜR DIE SICHERHEITSHÖHE(ABB.23)
• Bringen Sie die Hebebühne auf eine Höhe von 380 mm
• Montieren Sie den Schalter (1/Abb. 23) an der Antriebssäule und am Stellantrieb (2/Abb. 23)
an den Querverstrebungen wie in Abb. 23 gezeigt
• Führen Sie einen kompletten Hebe- und Absenkzyklus durch und stellen Sie sicher, dass der
Alarm gehört werden kann, der in der finalen Absenkphase ertönt. Falls nötig passen Sie sie
Schalter an, indem Sie in auf der Säule verschieben.
REV. 01
RP-TOOLS Werkstatt-Technik
62 / 94
Abb. 22
