RP-R-4042B2, 4064B2
• Entfernen Sie nach dem Bohren den Staub mit Hilfe von Druckluft oder einem Staubsauger aus
jedem Loch.
• Setzen Sie die Unterlegscheiben, die Muttern und die Anker zusammen und schlagen Sie sie
anschließen so lange mit dem Hammer in den Boden, bis die Scheiben die Basisplatte erreicht
haben. Stellen Sie sicher, dass wenn ein Ausgleich benötigt wird noch genügend Gewinde
übrig bleibt.
• Falls ein Ausgleich benötigt wird, führen sie die benötigten Ausgleichsstücke um die
Ankerbolzen ein und die Säulen werden lotrecht ausgerichtet.
• Sobald der Ausgleich und die Ankerbolzen an ihrem Platz sind, befestigen Sie diese sicher
durch Sichern der Mutter gegen die Basisplatte.
7.9A (RP-4042B2) ANSCHLUSS DES HYDRAULISCHEN SYSTEMS
Wenn Sie die Hydraulikschläuche verlegen, stellen Sie sicher, dass diese nicht
an sich bewegenden Teilen reiben und halten Sie den Schlauch und die
Anschlüsse frei von Staub. Das Nichtbeachten kann dazu führen, dass die
Hydraulik versagt was zu Schäden und Verletzungen führen kann.

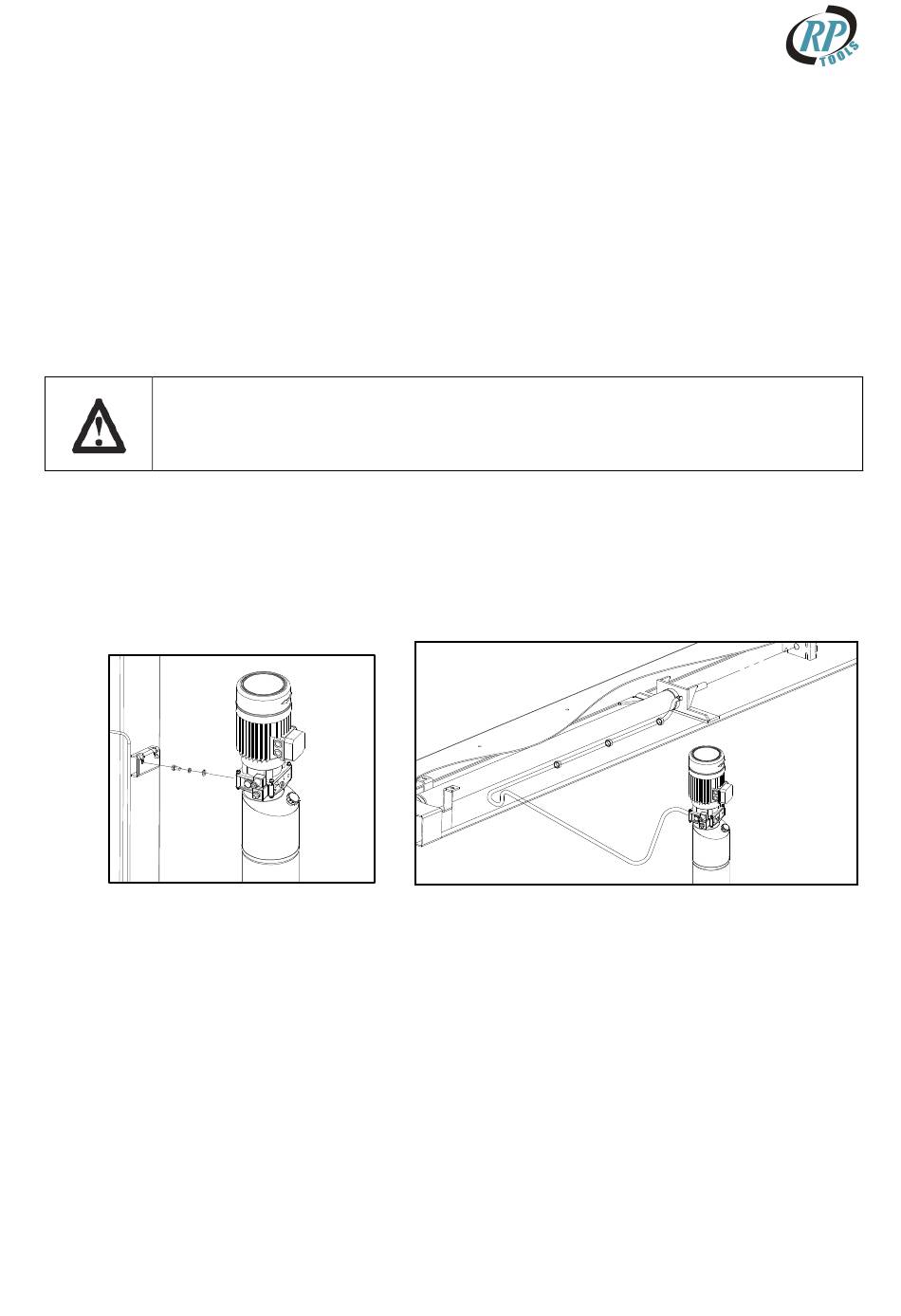

• Montieren Sie die hydraulische Antriebseinheit auf die Halterung an der Antriebssäule mit Hilfe
der beiden mitgelieferten M20X20-Schrauben, D20 Unterlegscheiben und Sicherungsscheiben,
wie in Abbildung 19A gezeigt.
• Verlegen Sie den Hydraulikschlauch wie in Abbildung 20 gezeigt.
• Sichern Sie die Anschlüsse gründlich.
Abb. 19A
(RP-4042B2)
REV. 01
RP-TOOLS Werkstatt-Technik
Abb. 20A
(RP-4042B2)
50 / 94
