RP-R-4042B2, 4064B2

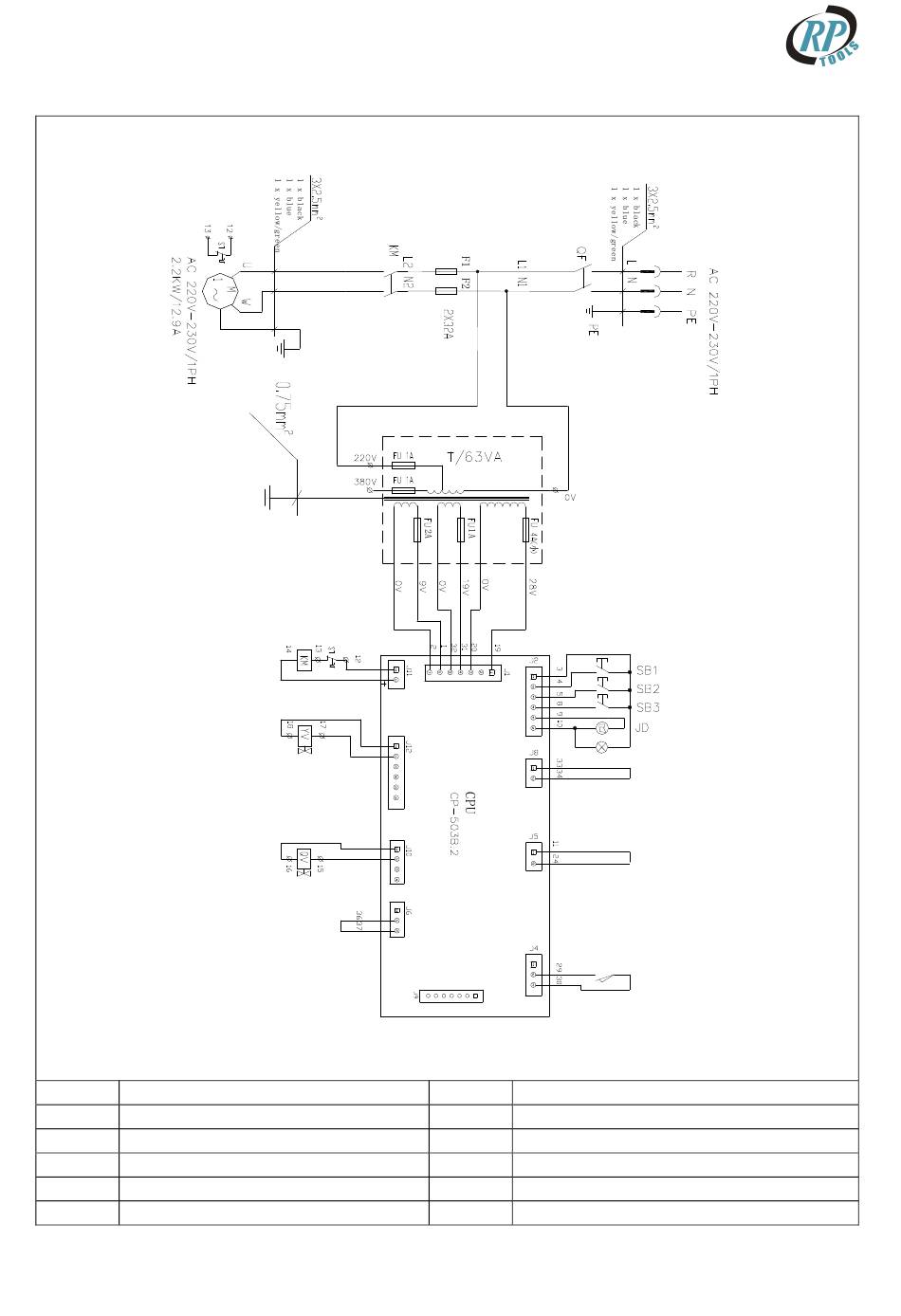

Abbildung 6b – ELECTRISCHER SCHALTPLAN (220V/230V-1Ph)
QF
Netzschalter
KM
Gleichstromschütz
M
Motor 3.3KW 3PH 4P
ST
Überlastungsschutz
T
Transformator
SB1
Knopf für das „Anheben"
REV. 01
RP-TOOLS Werkstatt-Technik
SB2
SB3
SQ2
YV1
QV
HL
34 / 94
HL
SQ2
Knopf für das (finale) „Absenken"
Sicherheitsverriegelungsknopf
Endschalter für Sicherheitshöhe
Absenk-Magnetventil
Luftmagnetventil
Kontrolleuchte
