RP-R-4042B2, 4064B2

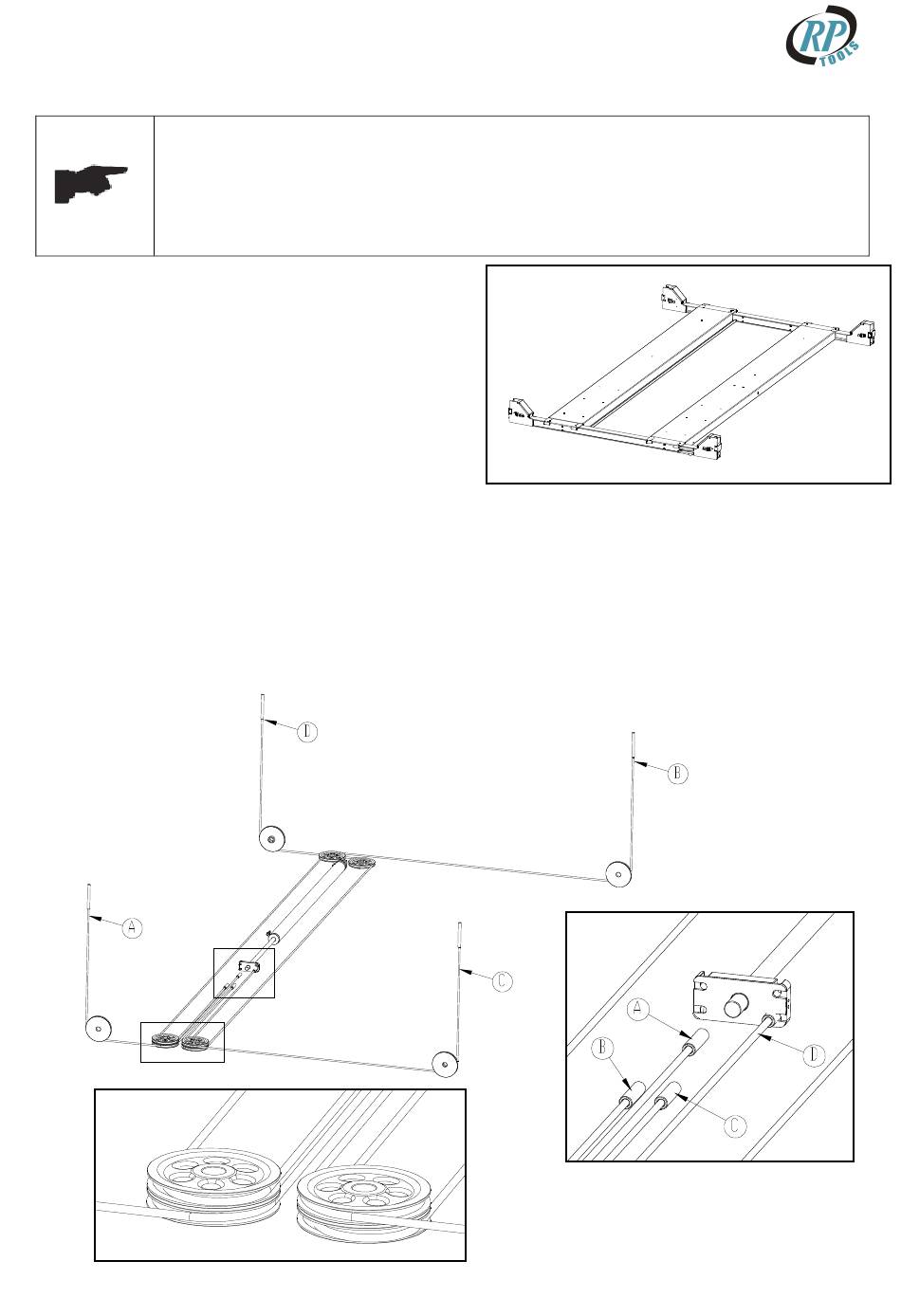

7.6 A (RP-4042B2) INSTALLATION DER ROLLBAHNEN UND DER QUERBALKEN
Es ist wichtig, die angetriebene Rollbahn (mit dem hydraulischen Zylinder) auf
die gleiche Seite zu montieren, wie die Antriebseinheit.
Die Schienen müssen auf beiden Seiten nach innen gerichtet montiert werden.
Legen Sie Holzblöcke unter die Rollbahnen, um Beschädigungen zu vermeiden.
Achten Sie darauf, dass der „T"-Anschluss für die Druckluftversorgung so nah
wie möglich an der Antriebsseite der Hebebühne ist.
• Entpacken Sie die Hebebühne und entfernen
Sie alle Verpackungsfolien
• Platzieren Sie alle Rollbahnen auf ihren
vorherbestimmten Platz. Stellen Sie sicher,
dass die Schienen nach innen gerichtet sind.
Achten Sie auf den Installationsort der
angetriebenen Rollbahn.
• Platzieren sie den vorderen und hinteren
Querbalken an jedes Ende der Rollbahnen.
Die Rollbahnen und die Querbalken sollten,
wie in Abb 13A gezeigt, angeordnet werden. Stellen Sie vor der Montage sicher, dass jegliches
Zubehör an den Rollbahnen installiert ist. Stellen Sie sicher, dass die Plastikblöcke in Position
sind.
• Entfernen Sie alle Abdeckungen der Querbalken.
• Fädeln Sie die Stahlseile vom Ende der Rollbahn der Antriebsseite ein und führen Sie sie, wie
im Leitungsdiagramm in Abb. 14A gezeigt durch die Querbalken. Beachten Sie, dass Seil
„D" für das Verlegen durch die Antriebssäule gedacht ist. Achten Sie darauf, dass die Seile nicht
verdreht werden und das sie über die richtigen Rollen laufen.
Abb.14A
(RP-4042B2
Y
Y
REV. 01
RP-TOOLS Werkstatt-Technik
X
Abb.13A
(RP-4042B2)
X
46 / 94
