RP-4035,4040,4050,4060

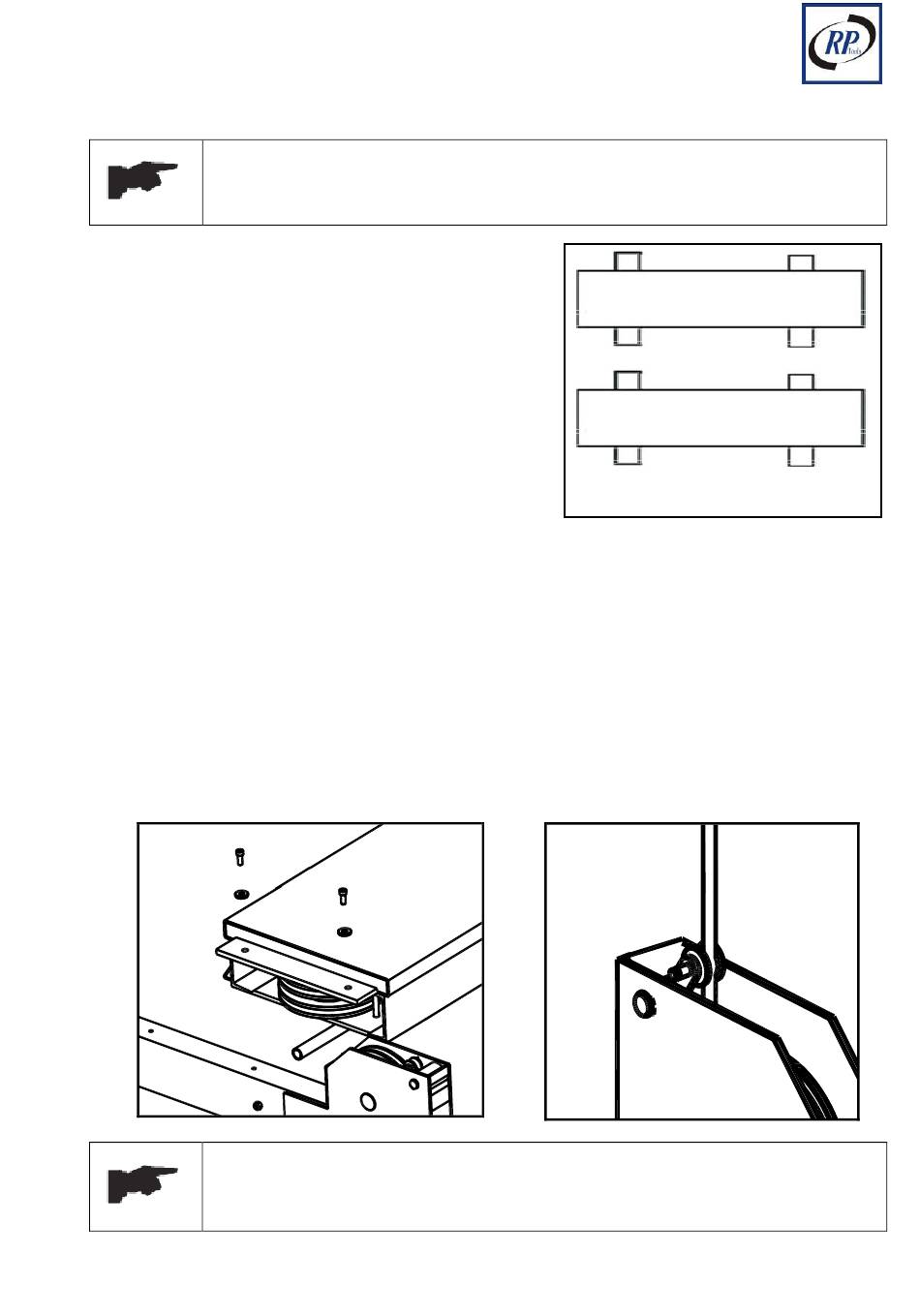

7.6 INSTALLATION DER PLATTFORMEN UND QUERTRÄGER(TRAFERSEN)
Es ist wichtig, die Plattform mit dem Hydraulikzylinder auf der gleichen Seite
wie die Hydraulikeinheit zu montieren.
Die Rollbahnen auf beiden Seiten müssen nach innen montiert werden.
 Beide Plattformen auf Holzpflöcke legen
(Abb. 13), welche in etwa 100mm hoch sein
sollten. Beide Plattformen wie auf Abb. 2 dargestellt
positionieren. Sicherstellen, dass beide Plattformen
nach innen (Schienen für Wagenheber müßen nach
Innen zeigen) installiert werden. Achten Sie auf die
Platzierung der Hydraulikeinheit.
 Querträger mit Hilfe eines Krans, etc auf die Plattformen heben, wie in Abb. 14. Dagestellt.
Vergewissern Sie sich dass sämtliches Zubehör auf den Plattformen montiert wurde, bevor die
Querträger installiert werden. Darauf achten, dass die großen Ausschnittöffnungen angrenzend
an
die Antriebseinheit nach innen positioniert sind. Vergewissern Sie sich, dass die Kunststoff
Gleitblöcke richtig angebracht und ausgerichtet sind.
 Jedes Stahlseil von der Antriebseinheit einziehen und das Seil durch die Querträger wie im
Seilführungsdiagramm auf Abb. 16 leiten. Sicherstellen, dass die Seile sich nicht
verdrehen und gegen die Sicherheitsrolle geleitet werden (Abb. 15)
 Die Plattformen mit den Schraublöchern am Querträger ausrichten, und diese gemäßigt
wie in Abb. 14 dargestellt befestigen (Die Plattformen können in 2 Positionen befestigt werden,.
für Fahrzeuge mit unterschiedlichen Spurweiten).
Abb.14
Vor der Installation sicherstellen, dass alle Zubehörteile auf den Plattformen
und dem Querträger montiert wurden.
REV. 01
RP-TOOLS Werkstatt-Technik
24 / 51
Plattform
Plattform
Abb. 13
Abb.15
16
18
15
14
