RP-8503P
Stand:. A 2012/07/18
7.11
INSTALLATION UND EINSTELLEN DER ENDSCHALTER
Die Einstellung darf nur von geeignetem Fachpersonal durchgeführt werden.
Wenn die Einstellung nicht Ordnungsgemäß durchgeführt wird, kann dies zu
schwere Schäden an Menschen und Maschinen kommen.
INSTALLATION DER ENDABSCHALTER

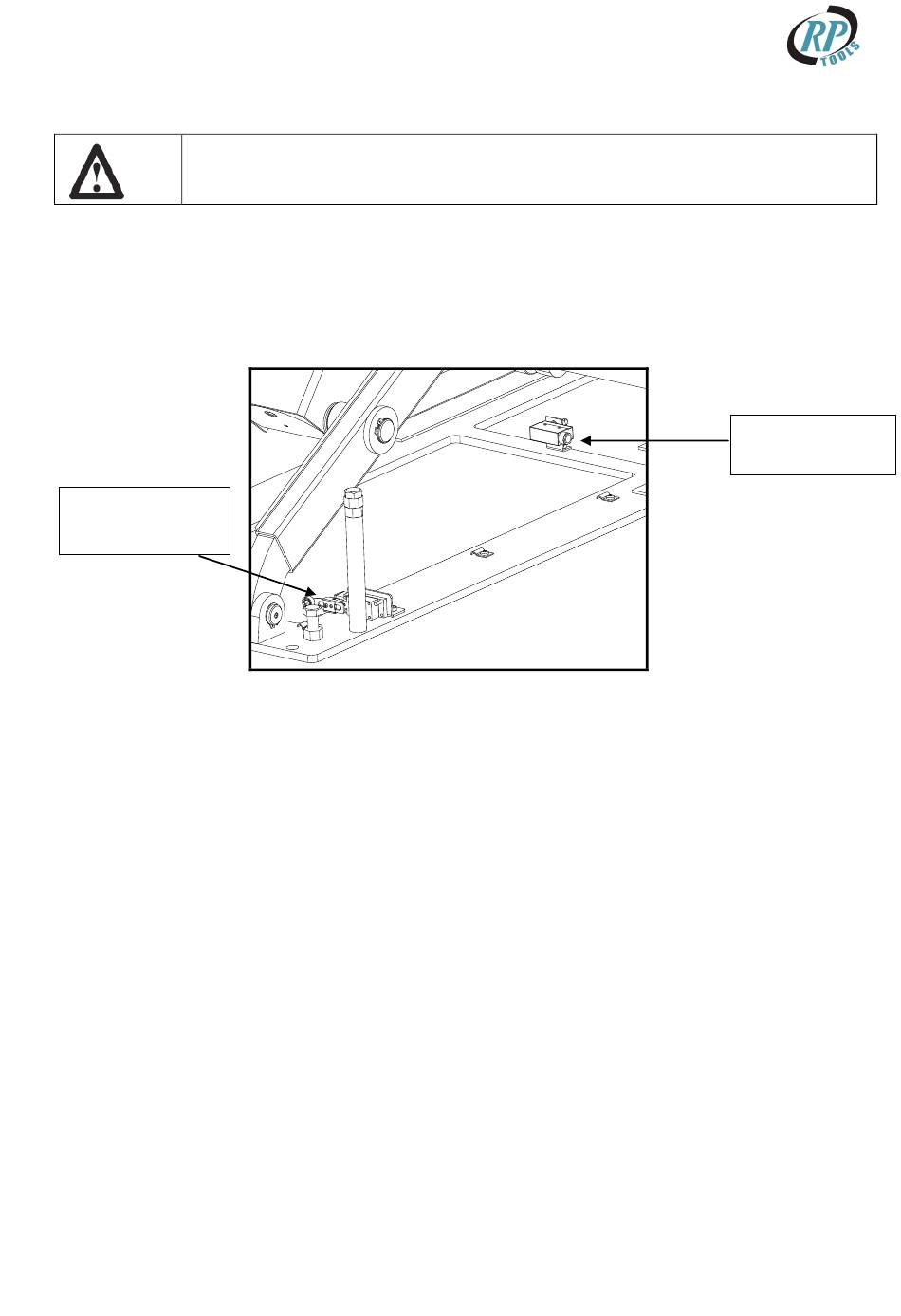

Installieren Sie die Endabschalter an den dafür vorgesehenen Befestigungspunkten laut Abbildung
16 mit den mitgelieferten Befestigungsschrauben.
Endabschalter für
Sicherheitshöhe
EINSTELLEN ENDABSCHALTER FÜR MAX. HÖHE
Heben sie die Bühne auf die Höhe von 2060 mm, und Sichern Sie die Bühne durch Unterstellböcke
mit geeigneter Traglast ab.
Lockern Sie die Muttern des Endabschalters und justieren Sie den Schalterarm auf diese Höhe;
Ziehen Sie die Befestigungsmutter an.
EINSTELLEN ENDABSCHALTER FÜR SICHERHEITSHÖHE
Heben Sie die Plattform auf eine Höhe von 400 mm;
Lockern Sie die Muttern des Endabschalters und justieren Sie den Schalterarm auf diese Höhe;
Ziehen Sie die Befestigungsmutter an.
RP. 01
RP-TOOLS Werkstatt-Technik
30 / 41
Abb. 16
Endabschalter
für max. Höhe
