RP-R-4042B2, 4064B2
7.17
INSTALLATION DES AUSRICHTUNGS-KITS (optional)
• Das zusätzliche Ausrichtungs-Kit kann separate bestellt werden und wird auf die Plattformen
der Hebebühne montiert.
• Installieren Sie es nach der Explosionszeichnung in Abbildung 25.

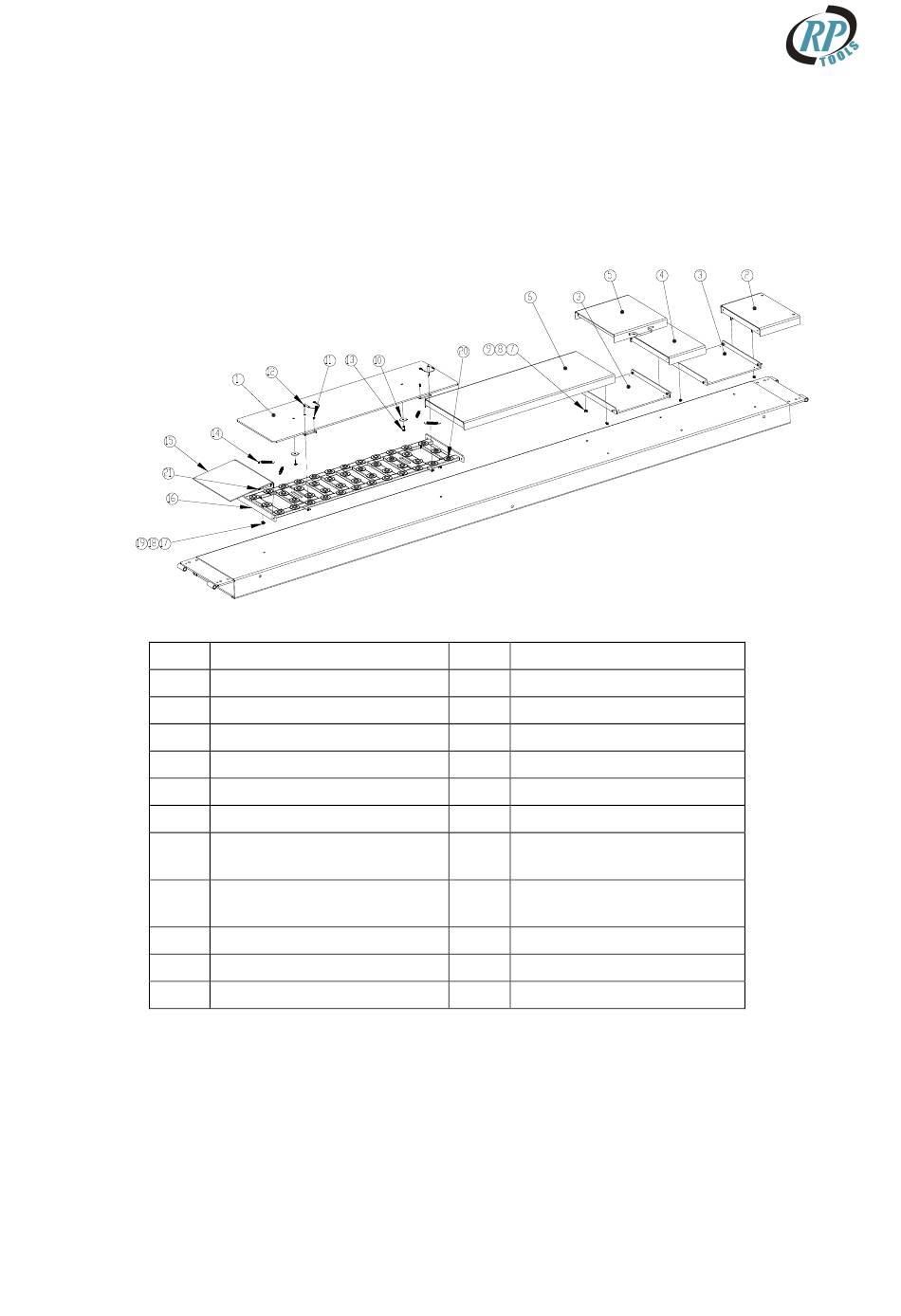

Abbildung 25 – INSTALLATION DES AUSRICHTUNGS-KITS
Nr.
1
2
3
4
5
6
7
8
9
10
11
REV. 01
RP-TOOLS Werkstatt-Technik
Beschreibung
Rutschplatte
Abstandshalter 2
Vertiefungsplatte
Abstandshalter 1
Drehtellerabdeckung
Langer Abstandshalter
Mutter M10
Sicherheitsunterlegscheibe
D.10
Unterlegscheibe D.10
Unterlegscheibe
Schraube M6X8
Nr.
Beschreibung
12
Anschlagsstift
13
Schraube M10X30
14
Feder
15
Anfahrtsrampe
16
Kugelunterstützung
17
Mutter M12
Sicherheitsunterlegscheibe
18
D.12
19
Unterlegscheibe D.12
20
Stahlkugeleinheit
21
Schraube M10X25
66 / 94
