RP-Tools RP-4042B2 Installations- Und Wartungshandbuch Seite 31

RP-R-4042B2, 4064B2

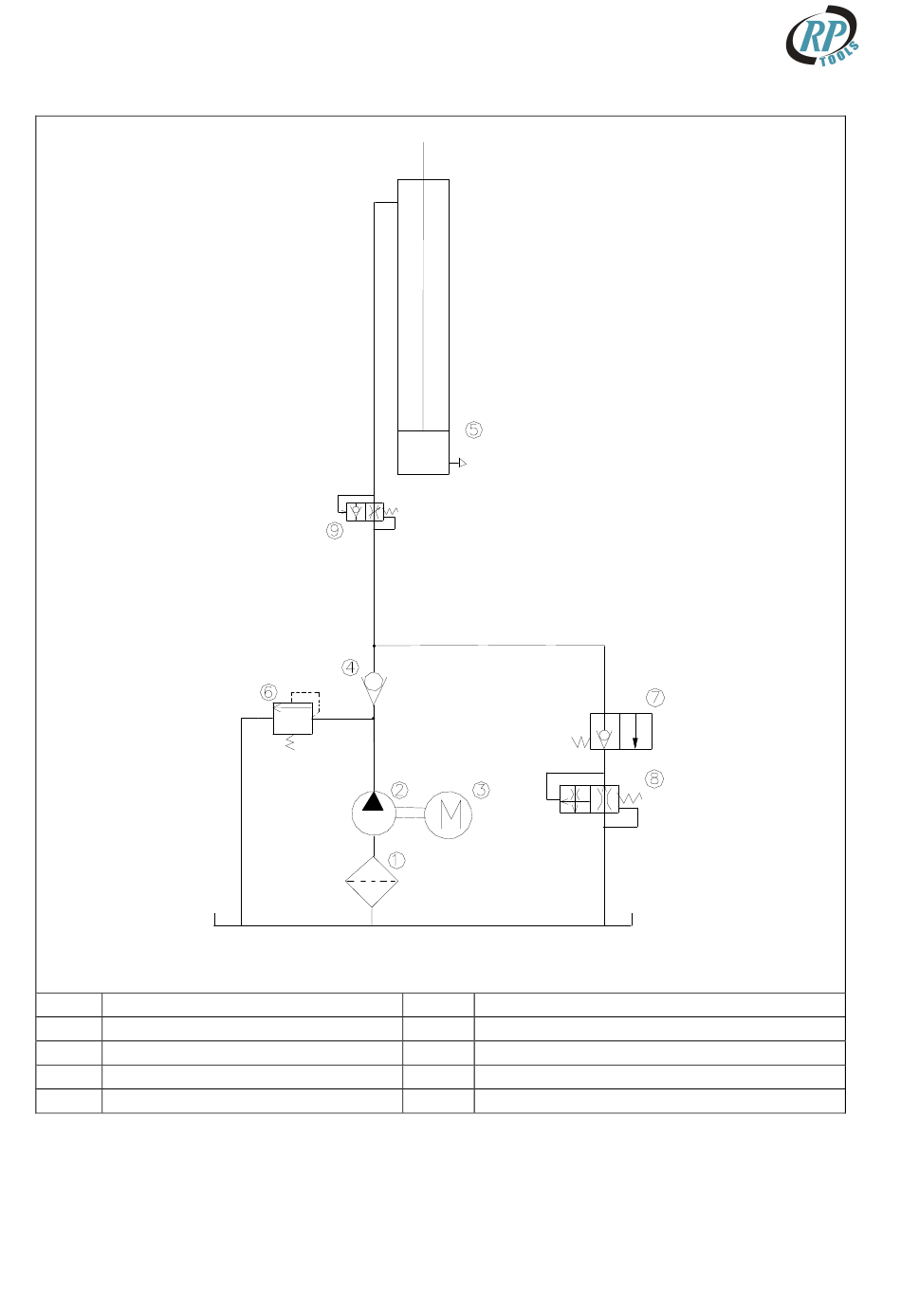

Abbildung 5 -HYDRAULIKPLAN
1 Ölfilter
2 Getriebepumpe
3 Motor
4 Rückschlagventil
5 Hydraulischer Zylinder
REV. 01
RP-TOOLS Werkstatt-Technik
6 Überdruckventil
7 Absenkmagnetventil
8 Regelventil für die Absenkgeschwindigkeit
9 Fallschirmventil
30 / 94
